微型直流行星减速驱动电机结构设计

项目分类:电动机 发布时间:2024-01-13 ID:723643
  • 微型直流行星减速驱动电机结构设计
  • 微型直流行星减速驱动电机结构设计
  • 微型直流行星减速驱动电机结构设计

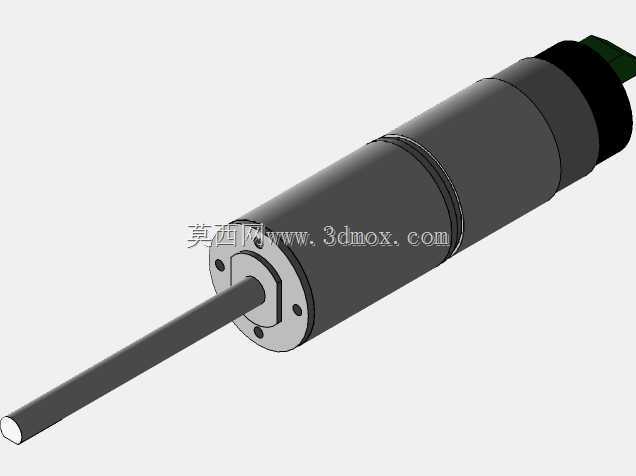

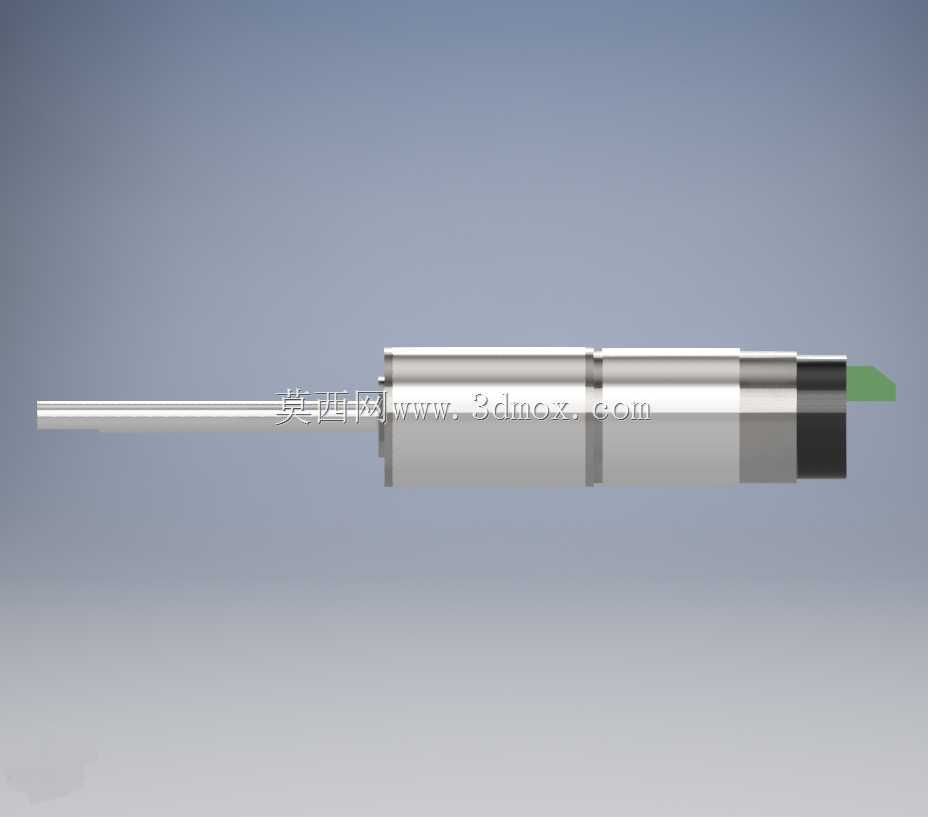

  这款微型直流驱动单元的结构设计,核心围绕小空间内的大扭矩输出需求展开,在做整机结构排布时,最先要确认的就是输出轴的同轴度公差,因为这类电机大多用在精密传动工位,比如小型输送线的驱动端、精密工装的进给动力、桌面级自动化设备的执行端,一旦输出轴径向跳动超过0.02mm,就会导致后续传动链路出现卡顿、偏磨,甚至直接影响终端执行件的定位精度。从结构拆分来看,整机采用同轴式排布,从输出端到尾端依次为输出轴段、行星减速舱、直流驱动舱、尾端端盖,这种排布的最大优势是径向尺寸可以做到极小,能适配安装空间狭窄的设备内部,比如小型检测设备的内部动力位、智能门锁的锁舌驱动、小型云台的转动驱动,都对径向安装边界有严格限制,这类同轴结构刚好能匹配这类安装需求。

  做结构设计时,减速段的齿轮啮合间隙是调校重点,行星轮系的三个行星轮需要同时和太阳轮、内齿圈啮合,单个齿轮的齿向公差要控制在IT7级以内,不然装配后会出现转动卡滞、空载电流过大的问题,实际选型应用时,要注意输出轴的负载边界,这类微型减速电机的输出轴一般采用调质不锈钢材质,悬臂安装时的径向负载不能超过设计阈值,不然长期运行会出现轴弯曲、轴承早期磨损的问题。安装边界上,整机的圆柱外形可以配合抱紧式安装座固定,不需要额外做复杂的法兰定位,安装时只要保证安装座的内孔和电机外圆的配合公差在H7/h6区间,就能保证固定牢靠同时不会挤压电机外壳导致内部定子变形。

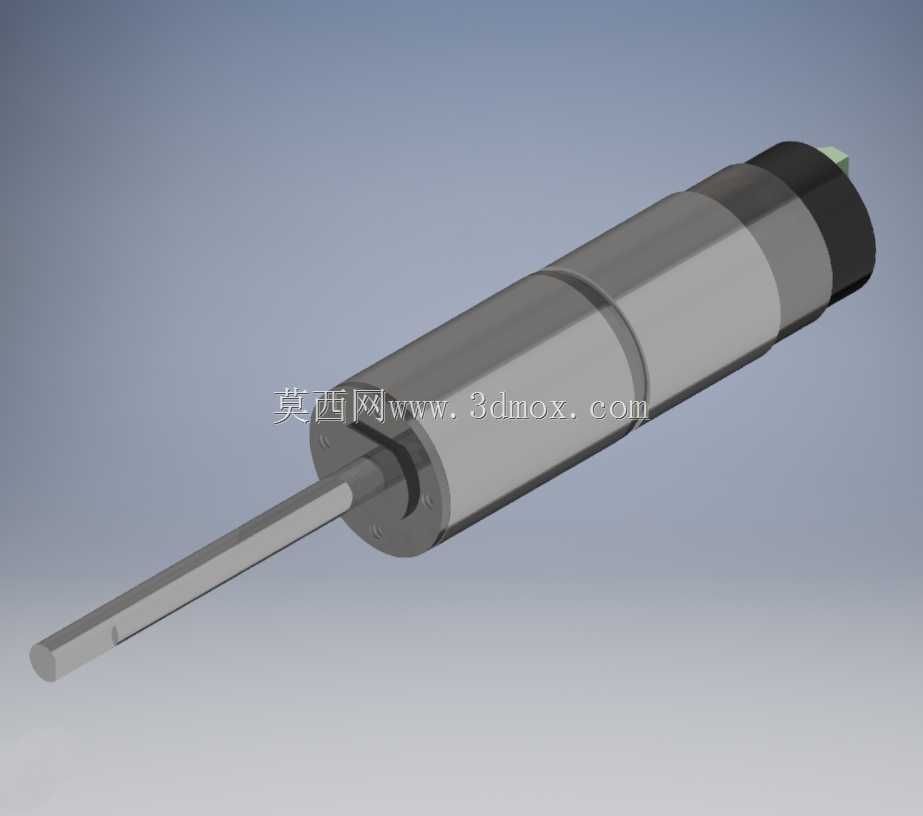

  从功能特性来看,直流驱动段采用永磁定子结构,配合低内阻转子绕组,能在较低的输入电压下输出稳定的初始扭矩,搭配后端的行星减速结构,能把电机本身的高转速低扭矩特性,转化为终端需要的低转速大扭矩输出,实际应用在间歇传动工位时,要注意启动瞬间的电流冲击,选型时要给驱动电路留够电流余量,避免堵转时烧坏驱动元件。设计过程中,输出轴的扁位结构是为了配合外接传动件的周向固定,避免传动过程中出现轴和连接件的相对滑动,扁位的对称度公差要控制在0.01mm以内,不然外接同步轮或者齿轮的时候会出现动平衡偏差,高速运行时产生额外振动。

  在不同的应用场景下,这类电机的固定方式也有区别,用在小型传送带驱动时,可以通过电机外圆的抱紧座固定在设备侧板上,输出轴直接套同步轮带动传送带运行,不需要额外加装联轴器,能进一步节省安装空间;用在精密进给工位时,可以在输出端加装微型联轴器,连接滚珠丝杠或者直线滑台,抵消安装时的微小同轴度偏差,提升传动稳定性。结构上的密封设计也考虑了常规工业场景的使用需求,端盖和壳体的配合处做了止口结构,能阻挡日常使用中的粉尘进入减速舱和电机舱,避免齿轮磨损或者定子积灰导致的性能下降,不过这类结构并不支持防水浸使用,不能用在有液体喷淋或者长期高湿度的工位。

  做三维建模的时候,各个零件的配合间隙要提前预留,比如轴承和轴的配合采用基孔制过渡配合,轴承和壳体的配合采用基轴制间隙配合,这样装配的时候不需要额外修配就能顺利组装,同时保证轴承的转动灵活性。减速舱内的润滑脂填充量也有讲究,一般填充舱体容积的30%到40%即可,填充过多会导致转动阻力变大,空载电流升高,填充过少则会导致齿轮早期磨损,缩短整机使用寿命。尾端的出线位置做了防拉结构,能避免接线时拉扯导线导致内部焊点脱落,提升接线可靠性。
