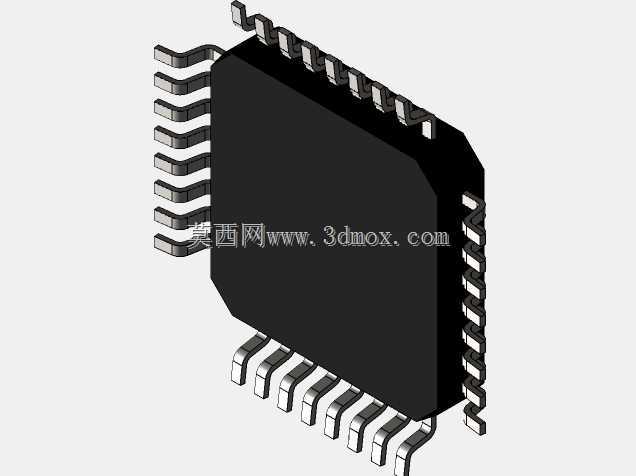

PQFP32封装贴片集成电路三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作里，PQFP类塑封四边引线扁平封装的芯片是极为常见的表贴元器件，这类封装的芯片引脚从封装四个侧面引出，呈海鸥翼状弯折，适配SMT回流焊工艺，能在有限的板卡面积上实现较多IO引脚的布设，同时兼顾焊接可靠性与量产装配的便利性。这次构建的PQFP32封装本体尺寸为5mm×5mm，引脚间距设定为0.5mm，属于细间距表贴封装范畴，在做PCB封装库匹配、结构干涉检查、板卡热仿真前置建模的时候，这类精准的三维结构能帮结构工程师提前规避很多装配阶段的隐患。

　　做这个封装建模的时候，首先要明确实际生产中该类封装的尺寸公差边界，不能只盯着标称值做几何堆砌。首先是封装本体的塑封部分，实际工业生产中PQFP32的塑封体边角会做微小的倒角处理，不是锐利的直角，一方面是塑封模脱模的工艺要求，另一方面也能避免装配过程中边角崩裂损伤内部晶圆。然后是引脚部分，海鸥翼形的引脚弯折弧度是建模的重点，不能做成生硬的直角弯折，要匹配实际冲压引脚的成型弧度：引脚从塑封体侧面引出的根部有一段平直的引出段，之后向下弯折形成焊接脚，弯折处的圆弧半径要符合引脚基材的弯折应力要求，避免实际生产中引脚断裂，同时引脚末端的焊接面要保持平整，和PCB焊盘的接触平面要保证共面度，这直接影响回流焊的上锡良率。

　　从实际应用场景来看，0.5mm引脚间距的PQFP32封装，大多用在IO数量中等的微控制器、接口转换芯片、逻辑驱动芯片上，这类芯片在板卡上布设的时候，不仅要考虑焊盘的匹配，还要考虑周边元件的安全距离：比如引脚外侧要预留钢网擦拭、返修烙铁操作的空间，塑封体上方要预留散热间隙，不能和结构件、屏蔽罩发生干涉。很多刚入行的结构工程师在做板卡堆叠的时候，容易忽略塑封体的实际高度，只看2D封装的外框尺寸，导致后期装配时屏蔽罩顶到芯片本体，或者接插件的固定柱和芯片位置冲突，精准的三维模型就能在设计阶段把这类干涉问题排查掉。

　　建模过程中对安装边界的把控也很重要：首先是引脚的共面度，实际元器件的引脚共面度公差一般控制在0.1mm以内，建模的时候要保证所有引脚末端的焊接面处于同一基准平面，这样导入PCB装配环境的时候，才能真实模拟芯片贴装到焊盘上的状态，不会出现个别引脚悬空的错误模拟。然后是引脚的宽度和引脚之间的间隙，0.5mm间距的封装，引脚宽度一般在0.2-0.25mm之间，引脚间隙在0.25-0.3mm，这个尺寸直接对应PCB焊盘的宽度和钢网开口的尺寸，建模时还原这个细节，能让后续做DFM可制造性检查的时候，更准确地评估焊盘设计是否合理，有没有连锡、立片的风险。

　　另外，塑封体的表面标识区域在建模时也做了平整化处理，实际芯片表面会有激光刻印的型号、批次标识，这个区域的平整性不影响装配，但在做整机产品的外观渲染、工艺文件制作的时候，平整的表面可以方便后期添加标识贴图，不需要额外做面的修补。还有塑封体和引脚结合的位置，实际生产中会有极少量的塑封溢胶，建模时没有刻意还原这个随机的工艺瑕疵，而是保留了规整的结合边界，毕竟三维模型用于设计阶段的干涉检查和装配模拟，不需要还原生产中的随机缺陷，保持结构的规整性更适配工程设计的使用需求。

　　从选型适配的角度来说，这个尺寸的PQFP封装，对应的焊盘设计一般会比引脚宽度宽0.05-0.1mm，长度方向延伸出引脚末端0.3-0.4mm，形成可靠的焊接弯月面，模型里引脚的长度尺寸完全贴合行业通用的封装规范，导入ECAD软件和MCAD软件做协同设计的时候，不需要额外调整尺寸就能直接匹配标准封装库。很多时候结构工程师和硬件工程师做协同的时候，会因为三维模型的尺寸偏差导致反复修改，比如模型的引脚外伸长度不对，导致评估的板卡边缘安全距离出错，或者塑封体高度不对，导致导热垫的压缩量计算错误，影响散热效果，这个模型在构建的时候所有尺寸都对标JEDEC的PQFP封装标准，能最大程度减少这类跨部门协同的尺寸误差。

　　还有一个容易被忽略的细节，就是这类表贴芯片的引脚成型角度，海鸥翼引脚的弯折角度一般控制在42-45度之间，角度太大容易导致引脚回弹，焊接后应力集中，角度太小会导致引脚末端和焊盘接触压力不足，容易虚焊。建模的时候严格按照这个角度范围做引脚的弯折成型，还原真实引脚的弹性形变空间，在做板卡振动仿真、跌落仿真的时候，这个角度的引脚模型能更真实地模拟引脚的应力分布，帮助工程师评估焊点的疲劳寿命，提前优化板卡的固定方式和芯片的布设位置，避免产品在使用过程中因为振动出现引脚脱焊的问题。
