微型伺服舵机A0090结构设计方案

　　在小型自动化执行机构的选型与结构设计环节，微型伺服舵机始终是小扭矩角度控制场景的核心元件，这款A0090型号的微型舵机，针对紧凑安装空间下的角度定位需求做了全链路的结构优化，能够适配多数对安装体积、输出扭矩、定位精度有平衡要求的小型设备场景。从实际落地的应用场景来看，这类微型舵机常见于小型仿生机器人关节驱动、航模舵面角度控制、小型智能门锁锁舌驱动、桌面自动化设备的工位切换执行、3D打印机自动调平机构、小型摄像头云台角度调整等场景，这类场景的共性是安装空间局促，不需要过大的输出扭矩，但对角度控制的重复定位精度、运行噪音、安装适配性有明确要求，不需要额外搭配复杂的减速箱与驱动电路，仅需标准PWM信号即可完成角度控制，大幅降低了小型设备的执行端设计复杂度。

　　从产品功能特性来看，这款舵机采用集成化设计思路，将直流驱动电机、金属齿轮减速组、位置反馈电位器、控制电路全部集成在方形壳体内，输出轴采用金属齿形输出端，可直接搭配舵机摇臂、齿轮等连接件完成扭矩输出，避免了塑料输出轴长期负载下的滑齿问题。壳体两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，使用标准M2螺丝即可完成舵机的固定，安装后螺丝头部不会突出安装面，不会干涉周边其他结构的布置。输出轴的位置做了凸台定位设计，搭配摇臂安装时可以快速定位中心，减少装配时的同轴度调整工作量。

　　在设计思路层面，这款舵机优先平衡了体积与输出能力的矛盾，整体壳体采用分层堆叠结构，下层为驱动电机与控制电路仓，上层为减速齿轮组与输出轴仓，两层结构通过卡扣与定位柱完成装配，不需要额外的螺丝固定上下壳体，既压缩了整体壳体的壁厚占用空间，也提升了装配效率。减速齿轮组采用直齿金属齿轮搭配，传动效率高，回程间隙控制在小角度范围内，能够满足多数开环角度控制场景的精度要求，齿轮的模数选择兼顾了传动强度与噪音控制，在额定扭矩下运行不会出现明显的齿轮啮合噪音，适合桌面级、消费级设备的使用场景。壳体的边角做了圆弧过渡处理，既避免了安装时的锐边划伤，也减少了壳体注塑成型时的应力集中问题，提升壳体的抗冲击能力。

　　从外形尺寸与安装边界来看，这款舵机的主体为规整的方形结构，主体截面尺寸适配多数标准微型舵机的安装孔位，具备较好的替换性，两侧固定耳的安装孔中心距符合通用微型舵机的安装规范，设备设计时如果预留了标准微型舵机的安装位，可以直接替换安装，不需要重新调整安装孔位。输出轴的中心高度与壳体顶面保持固定尺寸差，设计摇臂或输出连接件时，可以直接根据该尺寸确定连接件的转动空间，避免转动过程中摇臂与壳体顶面发生剐蹭。输出轴的转动范围覆盖0-180度的常用控制区间，在两端极限位置做了机械限位设计，避免控制信号超范围时齿轮组过载打齿，提升舵机的使用寿命。壳体底部为平整平面，安装时可以紧贴设备安装面，不需要额外做避空设计，进一步压缩整体安装占用的空间。

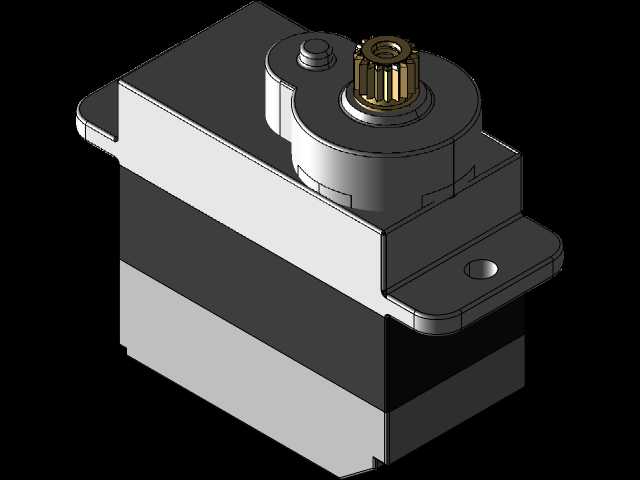

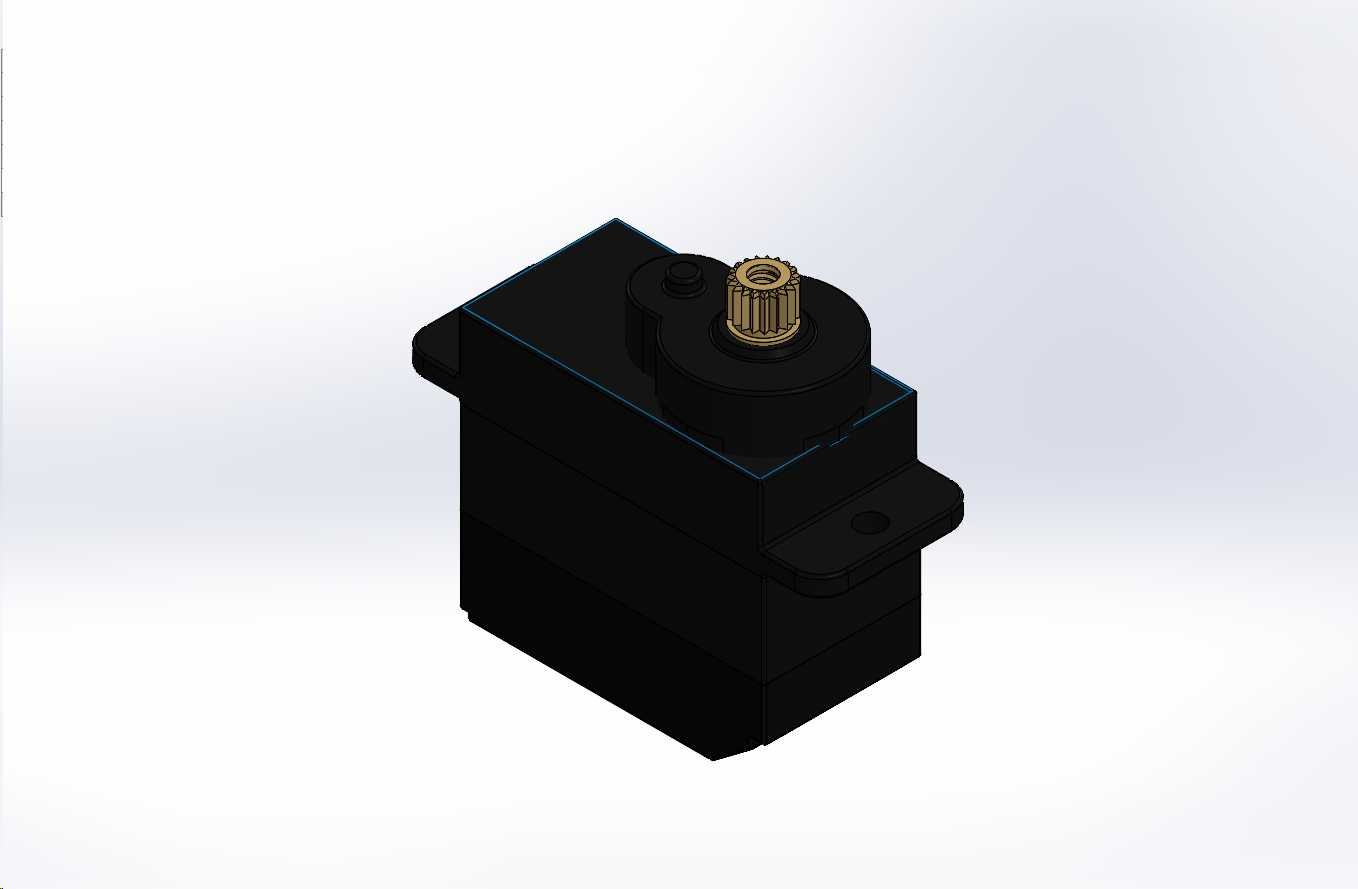

　　在实际结构选型与建模适配过程中，这款舵机的三维模型完整还原了所有安装特征，包括固定耳的安装孔沉台尺寸、输出轴的齿形参数、壳体的所有凸台与避让结构，设计人员在做设备整体结构设计时，可以直接将该模型导入装配体，完成安装位的干涉检查、连接件的匹配设计，不需要反复测量实物尺寸，能够大幅缩短结构设计阶段的周期。模型同时还原了舵机的出线位置，设计时可以提前预留走线空间，避免装配时出现线材挤压、弯折角度过大的问题。对于需要做小型执行机构方案验证的设计人员来说，这类精准还原安装特征的舵机模型，能够有效减少设计阶段的疏漏，避免打样后出现安装不匹配、运动干涉等问题，提升样机一次装配合格率。
