机床用带加强筋三角安装固定支座结构

　　在机床进给机构的辅助定位单元里，这类带三角加强结构的安装支座是很常见的小型支撑构件，日常接触CA6140这类普通车床的改造、维保工作时，经常会遇到需要替换或自制这类小支座的场景——它主要承担的是行程挡块、小型润滑管路固定座、接近开关安装支架的承载功能，别看零件体积不大，要是结构设计不合理，机床长期运行的振动很容易让支座出现根部断裂、安装孔滑牙的问题，直接影响定位精度甚至造成管路脱落的故障。

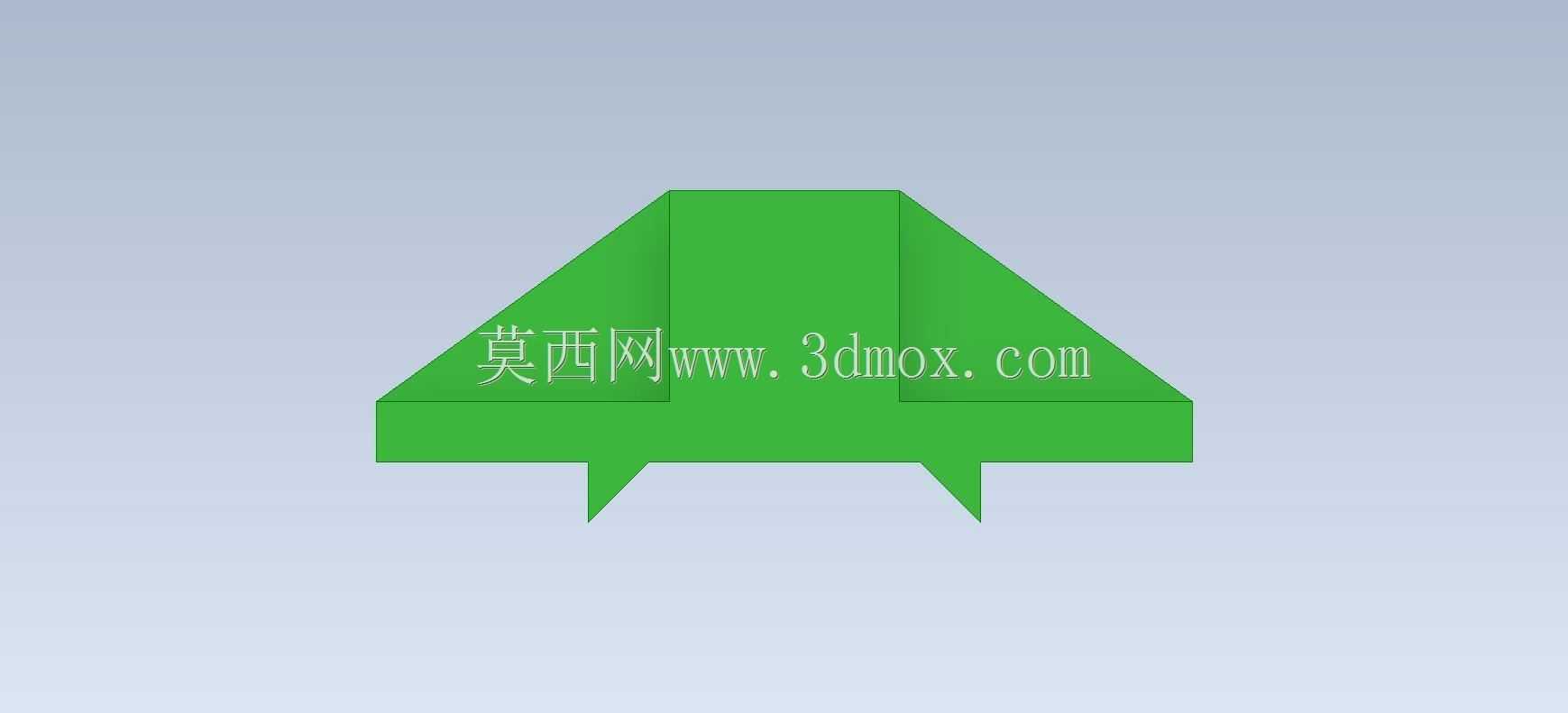

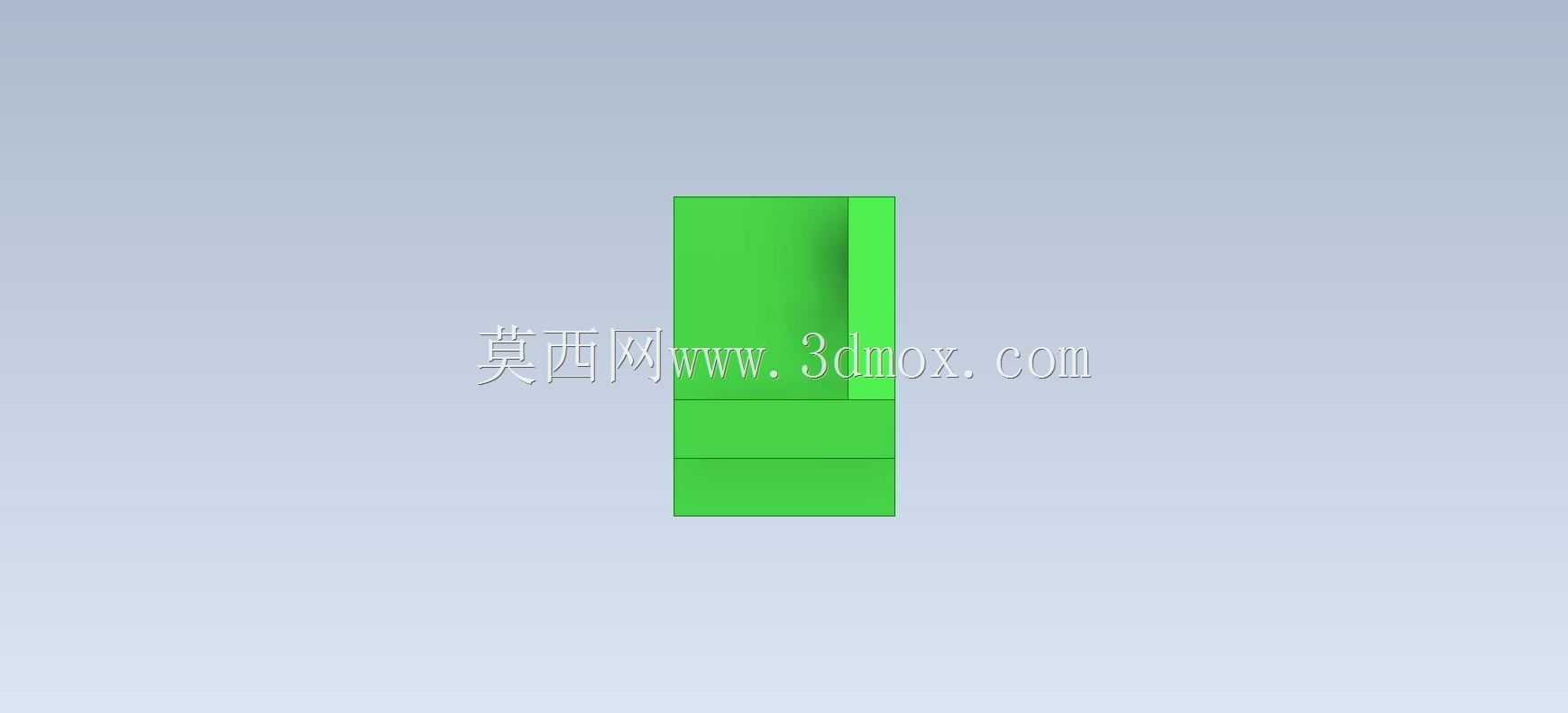

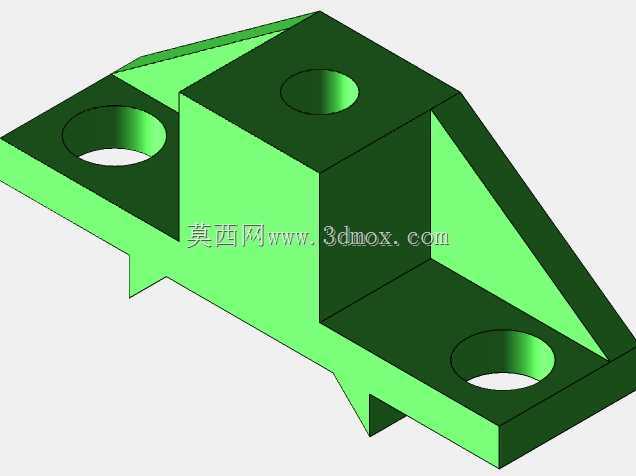

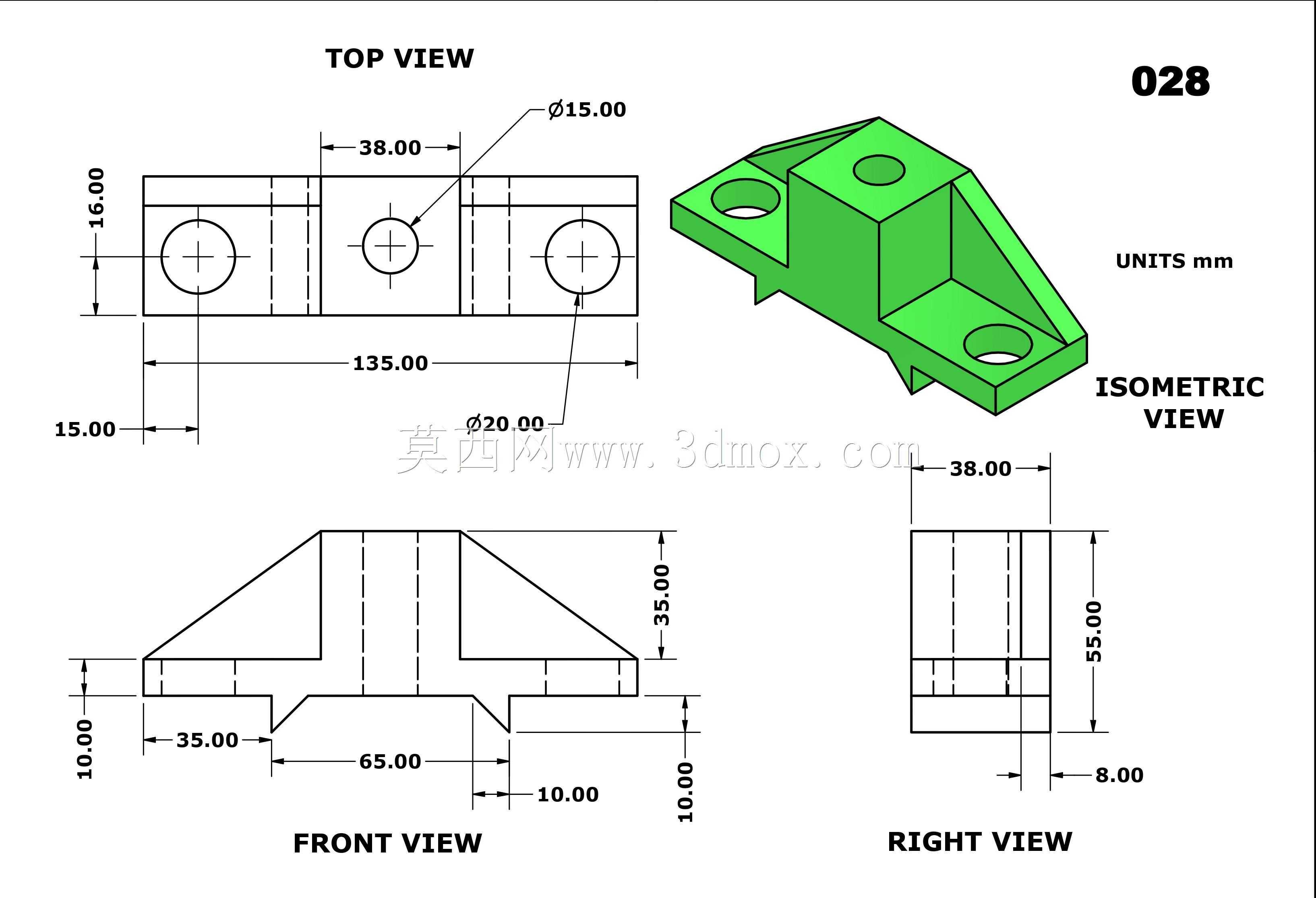

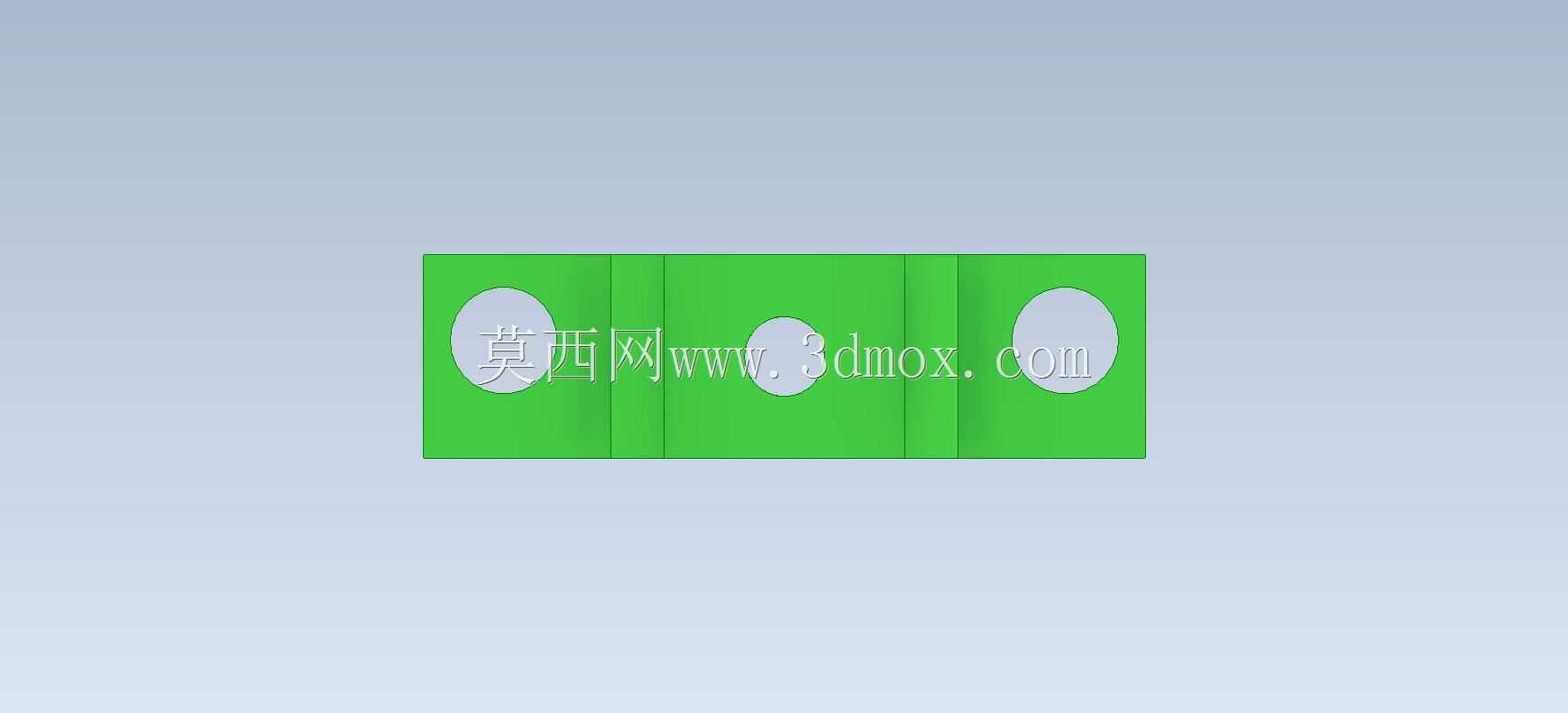

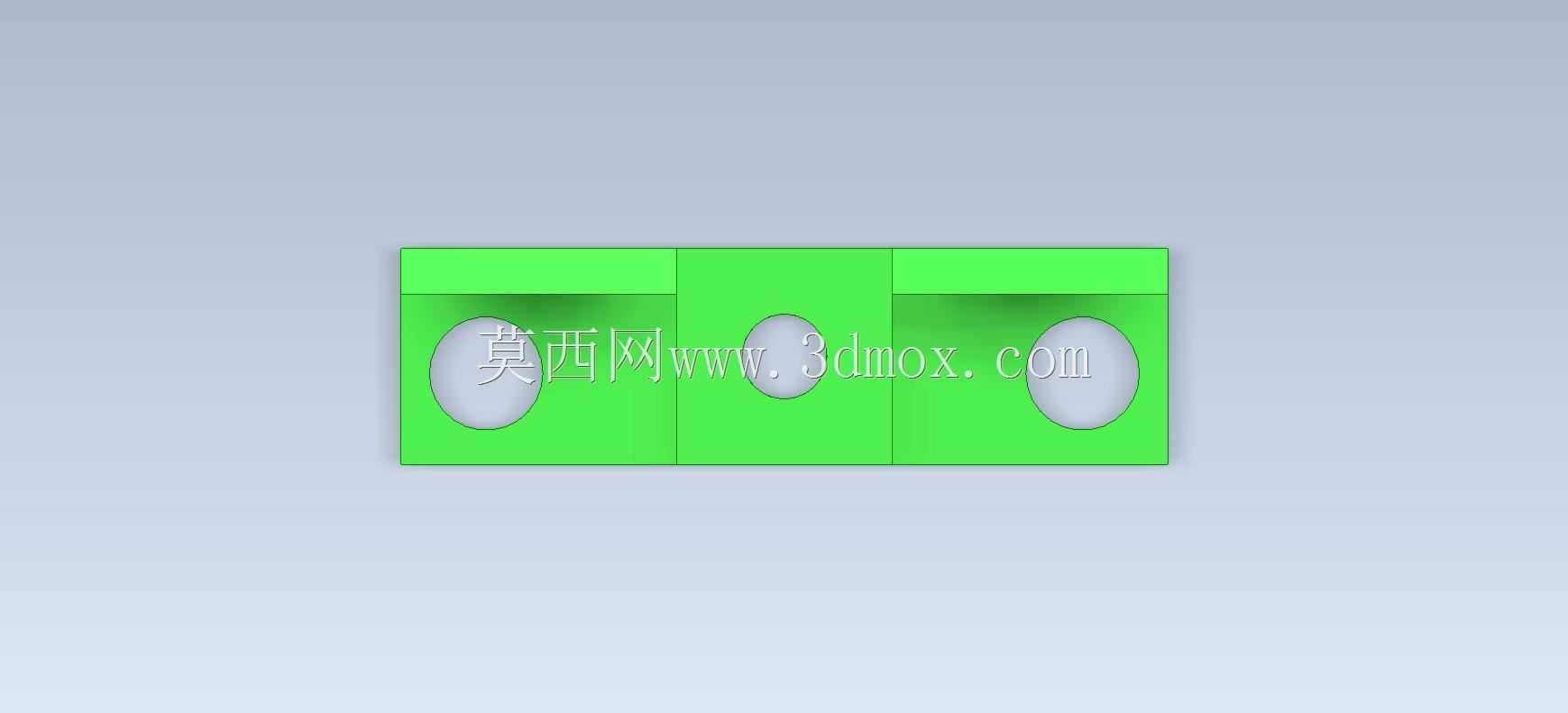

　　从实际使用的需求倒推设计逻辑的话，首先要考虑的是安装边界的适配性：这类支座通常是贴装在机床床身的平导轨侧面、溜板箱的外侧安装面上，所以底部的安装基面必须做全平面铣削加工，保证和安装面的贴合度达到0.02mm以内的平面度要求，避免安装后出现翘曲，导致上面固定的元件出现角度偏差。三个安装孔的位置是经过反复校核的，两个分布在下部水平伸出的安装翼上，一个布置在上部的垂直安装台中心，孔位的间距要匹配床身现成的T型槽间距或者预留的螺纹孔位置，不用额外在床身上打孔攻丝，减少对机床原有基体的破坏，孔的直径按照常用的M6内六角圆柱头螺钉的过孔要求设计，留0.2mm的装配间隙，方便现场安装时调整微小的位置偏差。

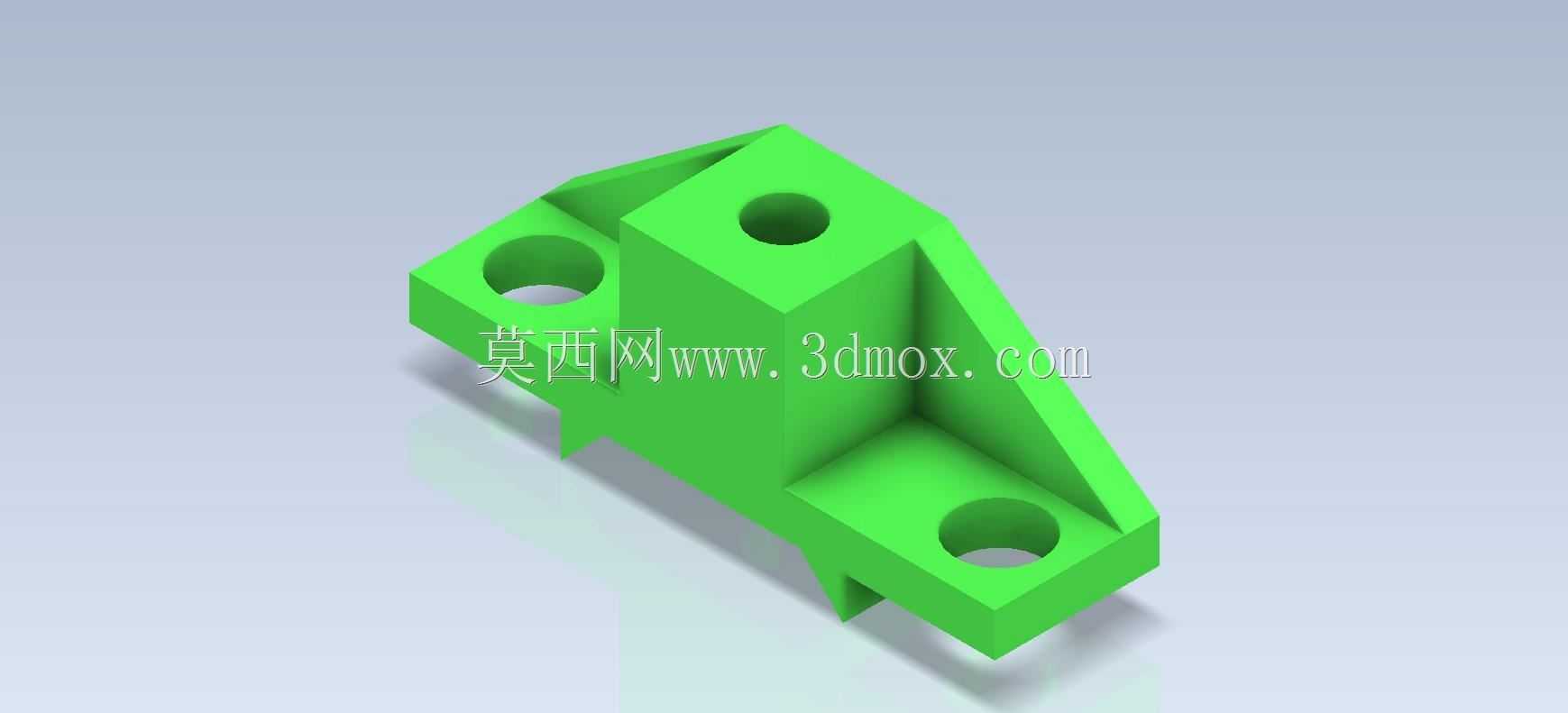

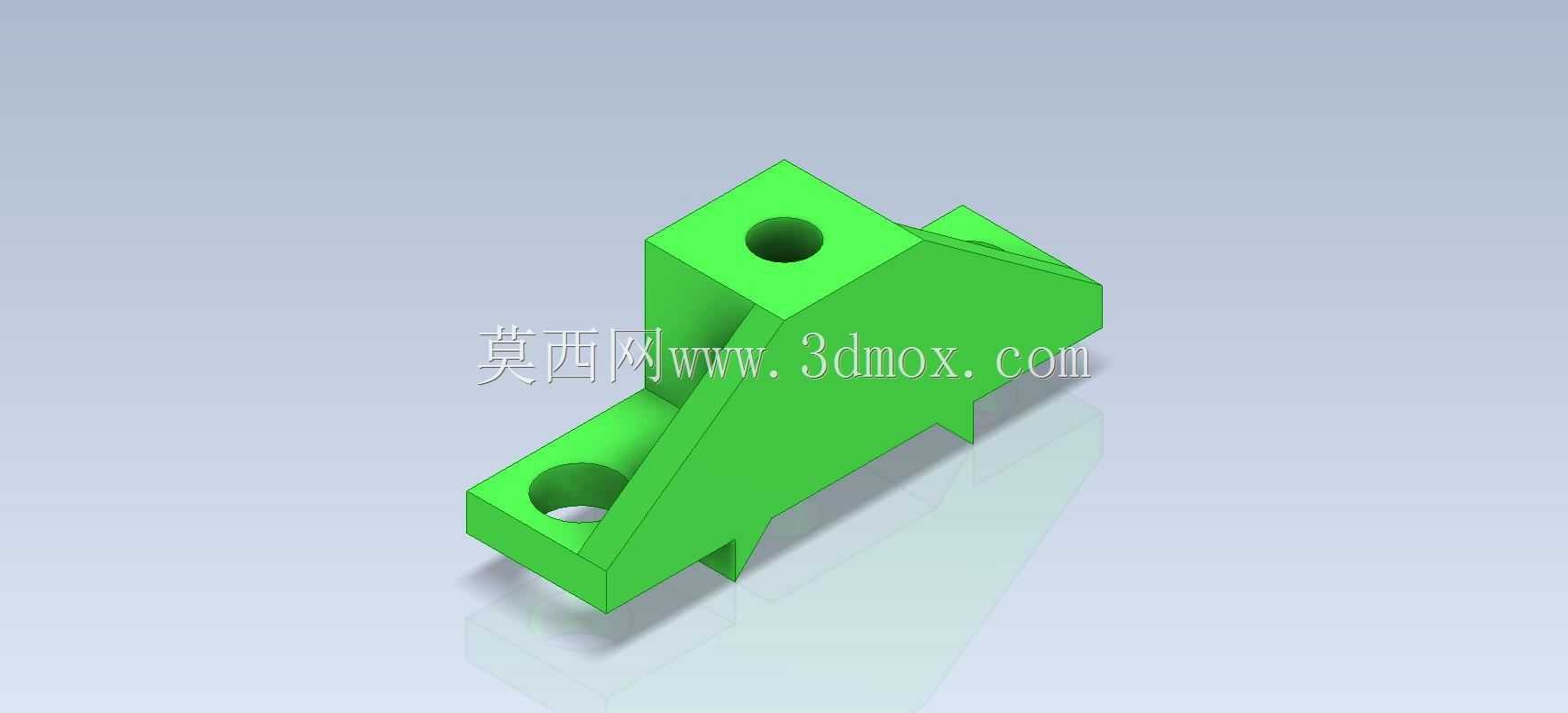

　　结构上的三角加强筋设计不是随意加的，很多新手建模的时候容易忽略筋的厚度和拔模角度，实际加工如果是用尼龙或者ABS做3D打印样件、或者用Q235钢做铣削加工的话，筋的厚度要和主体壁厚保持1:1.2的比例，避免注塑或者铣削时出现应力集中，筋的位置刚好连接上部垂直安装台和下部的两个安装翼，形成稳定的三角形受力结构，不管是承受垂直方向的载荷，还是侧面的冲击振动，力都能顺着筋的方向传导到整个安装基面，不会在转角位置出现应力集中点。上部的安装台做了凸起的定位止口，刚好可以和配套的传感器、挡块的定位槽配合，不用额外做定位销就能保证安装的同轴度，安装台的高度要考虑配套元件的接线空间，预留出至少5mm的接线余量，避免导线被挤压破损。

　　外形上做了斜角过渡处理，不是生硬的直角，一方面是避免安装时锐角划伤操作人员，另一方面是减少机床运行时切屑的堆积，斜面上的切屑会顺着斜面滑落，不会积在支座的转角位置，日常清理维护的时候用毛刷一扫就能干净，不用特意去抠缝隙里的切屑。零件的整体尺寸控制得比较紧凑，总长度不到60mm，总高度不到40mm，不会和溜板的运行行程产生干涉，在建模的时候特意做了运动仿真校核，确认在溜板全行程移动时，支座和周围的手柄、管路、护罩都保持至少3mm的安全间隙，不会出现运行碰撞的问题。

　　从加工工艺性的角度考虑，整个零件除了安装孔和基面之外，没有特殊的高精度加工要求，普通的数控铣床或者3D打印机都能快速加工制作，不需要开模，非常适合机床维保过程中的小批量自制替换，要是对耐磨性有更高要求，也可以换成铝合金材质做阳极氧化处理，表面硬度能达到HV300以上，长期使用也不会出现磨损松动的问题。在实际装配的时候，只需要在安装基面涂一层薄薄的密封胶，防止切削液渗入安装面造成床身锈蚀，再用螺钉拧紧到规定扭矩就可以完成安装，不需要额外的调整工序，装配效率很高。
