MXL节距铝制T形插入件聚碳酸酯正时皮带轮

　　这款同步传动用的带轮结构，在小型精密传动场景里的适配性很强，日常做桌面级自动化模组、小型检测设备走带机构、3D打印设备的轴端传动、小型办公设备的走纸传动单元时，经常会用到这类小规格同步带轮。它的核心传动参数匹配MXL型2.03毫米节距同步带，18个齿的齿形设计能保证和6毫米宽度的聚碳酸酯正时皮带完全啮合，不会出现跳齿、传动丢步的问题，相比同规格的全金属带轮，它采用铝制T形插入件搭配聚碳酸酯轮体的结构，在保证安装位结构强度的同时，大幅降低了自身转动惯量，高速运转时的轴端负载更小，对小扭矩输出的微型驱动电机非常友好。

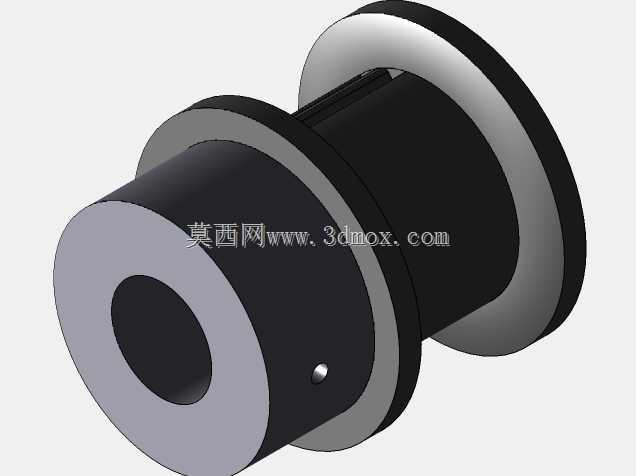

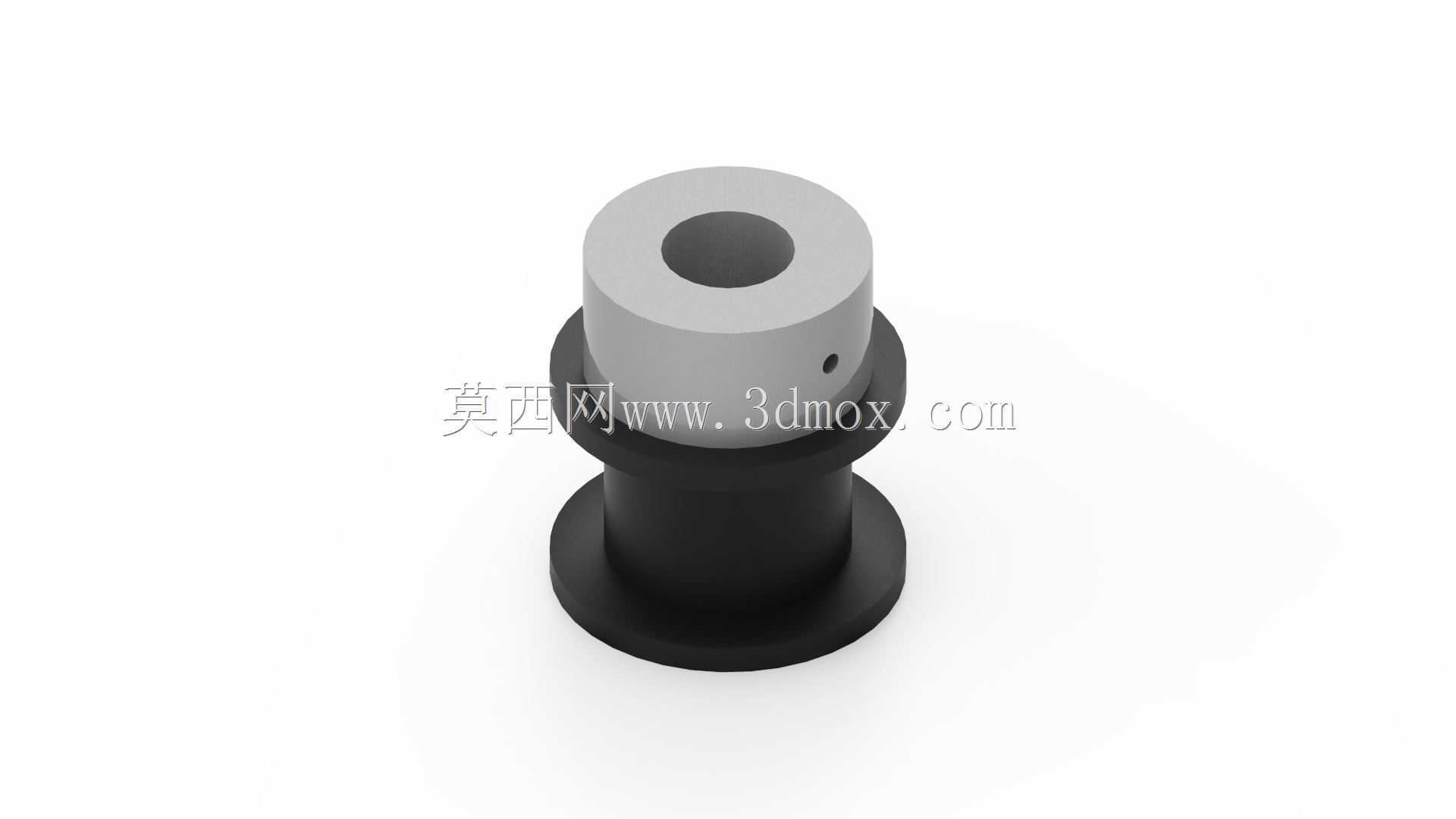

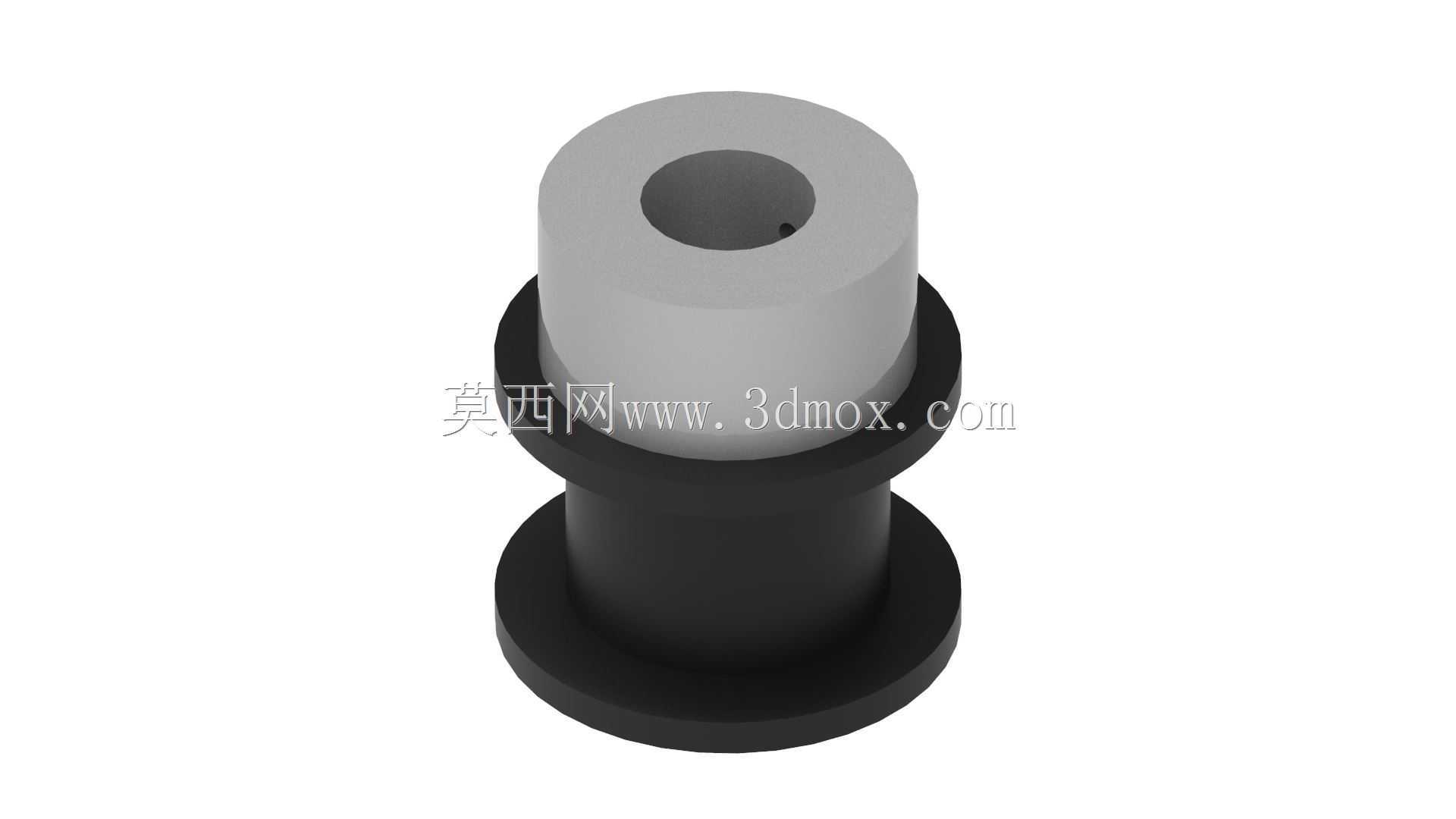

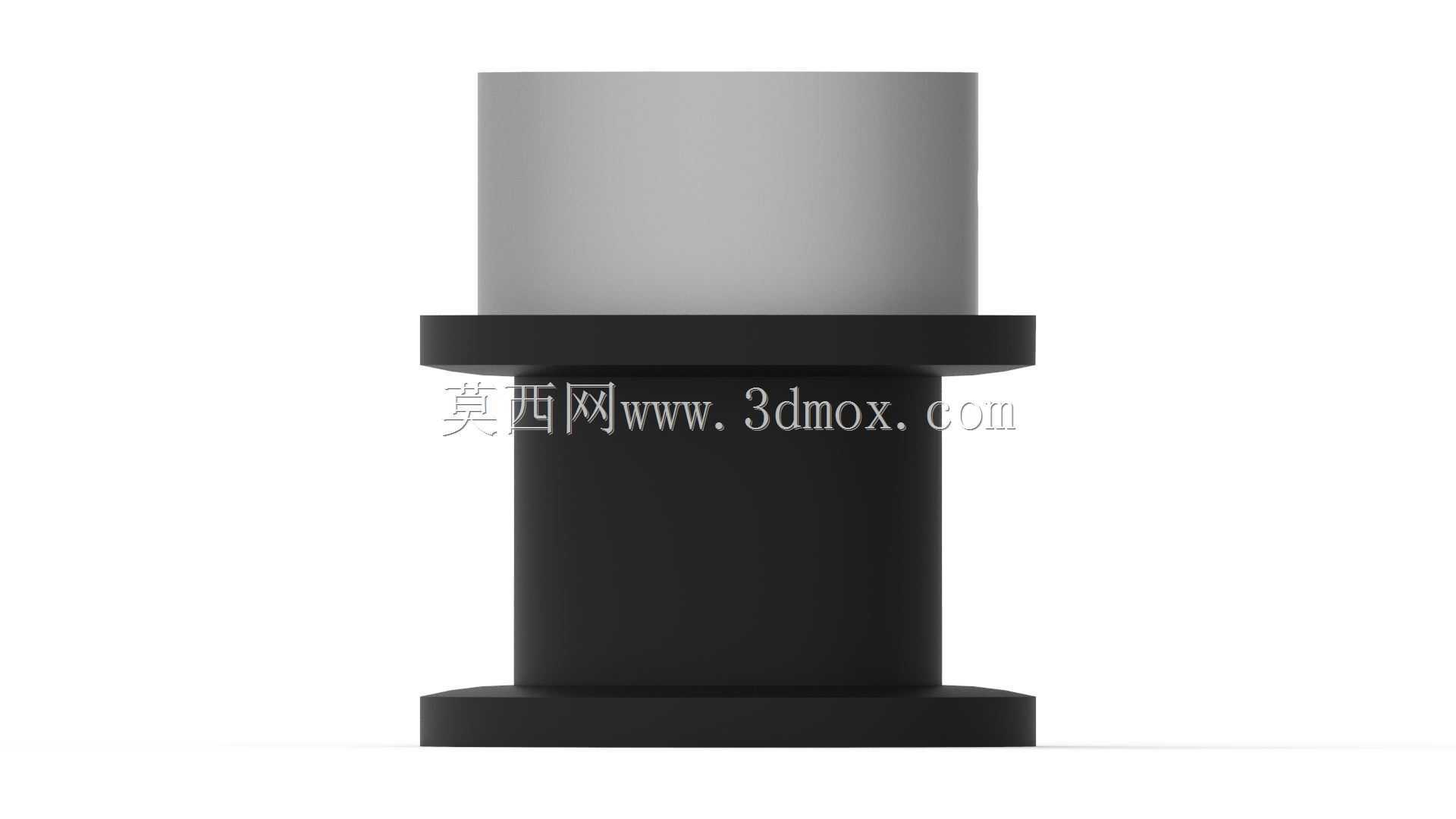

　　从结构设计逻辑来看，中间的铝制T形插入件是整个零件的受力核心，6毫米的标准孔径适配市面上绝大多数微型输出轴的直径，插入件上预留的顶丝孔可以在安装时直接锁紧轴面，不需要额外加工键槽，小扭矩传动场景下完全能满足周向固定的需求，不会出现带轮和转轴相对滑动的问题。T形的法兰结构直接卡在聚碳酸酯轮体的内侧，既给轮体提供了轴向的定位支撑，又能在皮带运转出现轻微偏摆时挡住皮带，避免皮带从轮槽里脱出，不需要额外加装挡边结构，减少了装配时的零件数量。聚碳酸酯材质的轮体本身自润滑性能不错，和聚碳酸酯材质的皮带啮合运转时，摩擦噪音比金属轮低很多，在对运行噪音有要求的桌面设备、医疗检测小型仪器里使用，能有效降低设备整体的运行声压级。

　　实际选型安装时要注意它的安装边界尺寸，轮体的挡边外径比齿顶圆直径大出1.2毫米左右，安装时要给两侧预留至少1毫米的避让空间，避免轮体转动时和周边的结构支架发生剐蹭；6毫米的孔径公差控制在H7级别，和g6公差的输出轴配合时属于间隙很小的过渡配合，装配时不需要大力敲击，轻轻推入就能到位，顶丝的锁紧位置要对准轴上的平面位，没有平面的话要在轴面磨出一个小平面，避免长期运转顶丝松动导致传动失效。轮槽的宽度刚好适配6毫米宽的皮带，安装皮带时不要强行撬入轮槽，要先调整好中心距把皮带套入后再张紧，不然容易刮伤聚碳酸酯轮体的齿面，导致啮合精度下降。

　　这类带轮的适用场景覆盖了很多轻载精密传动领域，比如小型视觉检测设备的进料输送带传动、桌面型点胶机的X/Y轴移动传动、小型标签剥离机的走带传动、家用智能设备的内部传动机构，甚至是一些航模、小型机器人的关节传动都能使用。相比全铝合金的同规格带轮，它的重量只有前者的三分之一左右，高速往复运动时的惯性冲击更小，能提升传动的响应速度，在频繁正反转的传动场景里优势很明显；聚碳酸酯材质的抗冲击性能也足够应对轻载场景的负载波动，不会像塑料带轮那样容易出现齿根断裂的问题，搭配铝制插入件的结构，整体的使用寿命能满足常规工业设备3到5年的使用需求。

　　建模的时候要注意齿形的参数准确性，MXL齿形的齿距、齿高、齿顶圆角都要严格按照标准参数绘制，不然加工出来的带轮和皮带啮合时会出现卡滞、磨损过快的问题；铝制插入件和聚碳酸酯轮体的配合面要做0.05毫米左右的过盈设计，实际生产时通过压装就能把两者固定为一体，不需要额外打胶或者螺丝固定，装配效率很高。T形插入件的法兰厚度要控制在1.5毫米以上，保证压装和运转时不会出现法兰变形的问题，顶丝孔的位置要设计在插入件的壁厚最厚的位置，避免锁紧顶丝时把插入件顶变形，影响孔径的圆度。
