气动法兰式硬密封球阀结构设计

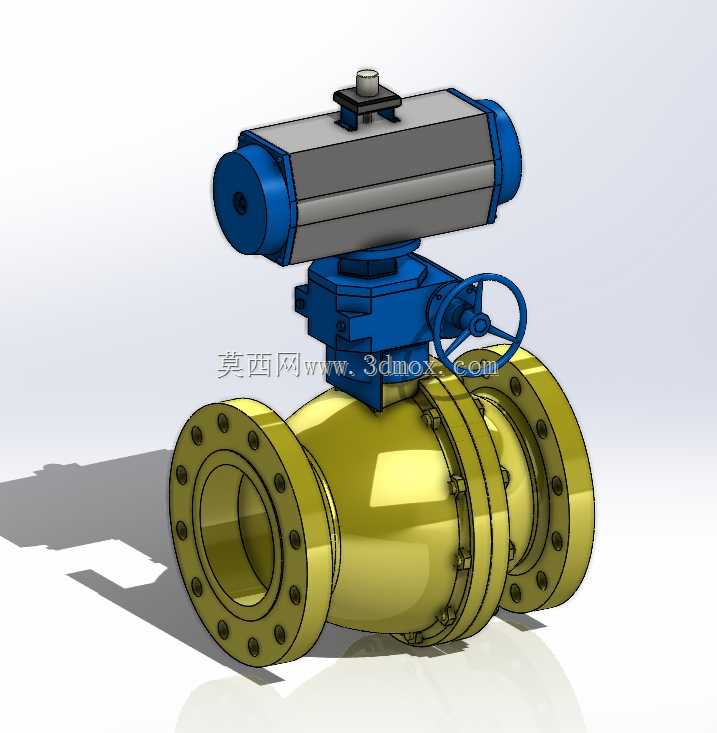

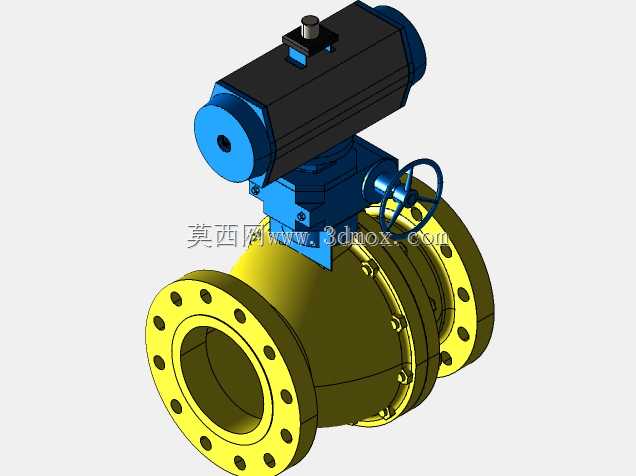

　　这款气动驱动的法兰连接球阀，主要面向石油化工、市政给排水、天然气输送等中高压工业管道场景，承担管路内介质的通断切换功能，适配公称压力300磅级的管路工况，可兼容水、油品、弱腐蚀性气体等多种流体介质的输送控制需求。从结构设计逻辑来看，整套装置分为上部气动执行单元、中部手动应急操作机构、下部阀体阀芯组件三个核心模块，三个模块的连接基准完全同轴，避免驱动过程中出现偏载卡涩的问题。上部的气动执行器采用双活塞齿轮齿条式结构，气源输入时活塞带动齿条做直线运动，啮合输出轴齿轮完成90度回转，直接驱动下方阀芯转动，相比传统薄膜式执行机构，输出扭矩更稳定，动作响应速度更快，可适配快速切断的工况需求。执行器顶部设置的阀位指示器，

　　可直观反馈当前阀门的开关状态，方便现场巡检人员快速确认工位，无需拆解部件即可判断阀位。中部集成的蜗轮蜗杆手动操作机构，是针对气源故障、检修调试场景设计的冗余操作结构，正常气动驱动时手动机构处于脱开状态，不会随气动动作空转增加阻力，当气源压力不足或者需要现场手动调试时，切换离合手柄即可通过手轮操作阀芯转动，手轮的轮辐尺寸经过扭矩匹配计算，单人操作即可完成高压差下的阀门开关，无需额外加力杆。下部阀体采用两片式法兰连接结构，左右阀体通过螺栓紧固，中间夹持金属硬密封阀座，相比软密封结构，硬密封副可耐受更高的介质温度，同时抗颗粒冲刷性能更强，适配带有少量固体杂质的介质工况。阀芯采用整球结构，流道为全通径设计，介质通过时的流阻系数仅为0.

　　1左右，几乎不会产生额外的管路压力损失，也不会阻碍管道清管器的通过，适合长输管线的使用需求。法兰连接端的密封面采用凸面结构，螺栓孔的分布尺寸严格匹配对应压力等级的管道法兰标准，安装时无需额外加工转接法兰，可直接与同规格的工业管道对接，法兰端面的加工粗糙度控制在Ra3.2以内，保证密封垫片压紧后不会出现渗漏。从安装边界来看，整套阀门的轴向安装长度、执行器顶部到阀体流道中心的高度、手轮的最大回转半径都经过尺寸校核，在常规工业管道架空安装时，预留出的操作空间足够人员完成手动操作、气源管路连接、后期密封件更换等维护动作，不会出现与周边管线、管架干涉的问题。建模过程中对所有运动部件做了干涉检查，气动执行器的活塞行程、输出轴的回转角度、

　　阀芯的转动限位都做了参数化约束，当需要调整适配不同压力等级的工况时，仅需修改对应模块的参数即可快速衍生新的规格型号，比如更换更大扭矩的执行器、调整阀座的密封材质、修改法兰的螺栓孔参数，都可以在原有模型基础上快速调整，大幅提升系列化设计的效率。模型中所有的连接螺栓、密封垫片、轴承衬套等标准件都按照对应国标做了简化建模，既保证了装配关系的准确性，也不会因为过多细节导致模型占用过多系统资源，方便在做管路整体布局时直接调用装配，不需要额外做轻量化处理。在密封结构的设计上，阀座背后设置了碟簧预紧结构，当阀门长期使用出现密封面磨损时，碟簧的预紧力可以自动补偿磨损量，延长阀门的在线使用寿命，减少停机维护的频次，这一结构在高温工况下的优势尤为明显，可抵消温度变化带来的部件热胀冷缩间隙，保证密封比压始终处于合理区间。
