商用线性排水金属沟槽及集水井结构

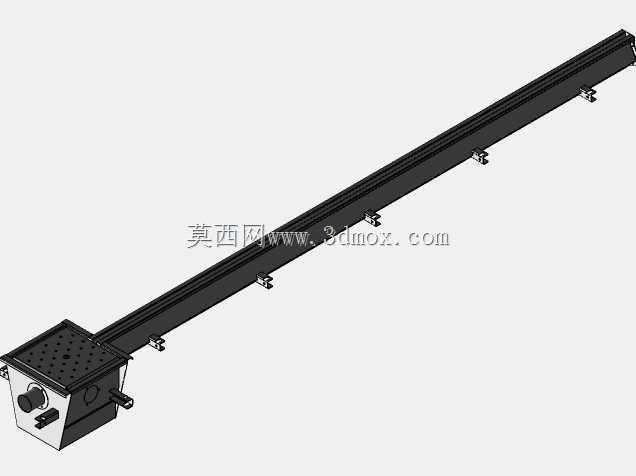

　　这套金属排水构件主要面向商业综合体室外广场、地下车库出入口、餐饮街区步行路面、工业厂区物流通道这类有持续排水需求的硬质铺装场景，区别于传统点状雨水篦子的汇水局限，线性排布的沟槽可以沿铺装找坡方向连续截流，避免路面积水顺坡流窜造成的通行阻碍。从结构组成来看，整套构件包含长条形金属沟槽主体、端部集成的沉渣集水井、配套的快装固定卡扣几个核心部分，沟槽截面采用上窄下宽的梯形腔体设计，相比等截面矩形槽，水流在槽内的流态更稳定，不容易在侧壁形成淤积挂污，槽体顶部的承托边做了加厚处理，能够直接承受铺装层传递下来的竖向荷载，满足步行区域甚至轻型货运车辆的碾压要求。端部的集水井做了独立的沉渣腔设计，进水口设置了带孔的拦截板，能够把随水流汇入的落叶、

　　食物残渣、泥沙这类大体积杂物截留在沉渣腔内，避免杂物进入后续排水管网造成堵塞，集水井侧壁预留了标准管径的出水口，可以直接对接室外排水支管，不需要额外做转接接头，现场施工时可以根据管网走向选择左侧或者右侧的出水接口，适配不同的管线排布条件。设计过程中首先考虑的是安装边界的适配性，沟槽的整体高度控制在常规铺装结构层的厚度范围内，不需要额外对基层做深挖处理，槽体外侧每隔固定间距设置的固定卡扣，能够在混凝土浇筑阶段直接和基层钢筋网片绑定，避免浇筑过程中槽体出现移位上浮，卡扣的高度可以根据现场铺装完成面的标高做微调，保证沟槽顶面和铺装面的高差控制在2毫米以内，避免出现绊脚或者积水坎。沟槽的连接端做了企口式搭接结构，

　　相邻两段沟槽对接时可以直接嵌合，接缝处预留了密封胶打胶槽，安装时打胶密封后不会出现渗漏水的问题，也避免了地基不均匀沉降造成的接缝错位。集水井的盖板和沟槽盖板采用了统一的防滑纹理设计，表面的凸起纹路在积水状态下仍然能保持足够的摩擦力，防止行人滑倒，盖板和槽体的连接采用了隐藏式卡扣，不需要额外的螺栓固定，日常维护时只需要用专用工具就能掀开盖板清理沉渣，不会因为螺栓锈蚀导致盖板无法开启。从排水能力的匹配来看，沟槽的过水断面经过水力计算，能够满足每延米每秒数十升的汇水流量，对应商业区域5年一遇的暴雨强度设计标准，即使在短时强降雨的情况下，也能够快速排走路面积水，不会出现雨水漫过沟槽倒灌进商铺或者地下空间的情况。在建模过程中，

　　所有的钣金折弯参数都按照常规金属板材加工的工艺要求设置，折弯半径预留了板材厚度对应的最小折弯余量，焊接位置都做了内凹的焊缝预留，实际生产时不需要再对模型做工艺修正就可以直接导出加工图纸，集水井内部的拦截板做了抽拉式的结构设计，清理时只需要把拦截板提上来就能倒掉截留的杂物，不需要操作人员把手伸进积水中掏挖，大幅降低了日常维护的难度。考虑到商用区域的美观需求，沟槽顶面的金属盖板可以根据铺装材质的不同做表面处理，无论是做喷塑、拉丝还是和铺装同色的烤漆，都不会影响结构本身的强度，盖板的缝隙宽度控制在6毫米以内，既能够保证进水速度，又不会卡住女士高跟鞋的鞋跟或者购物车的小轮子，适配商业场所复杂的通行需求。
