半挂车预制墙运输专用A型支撑框架

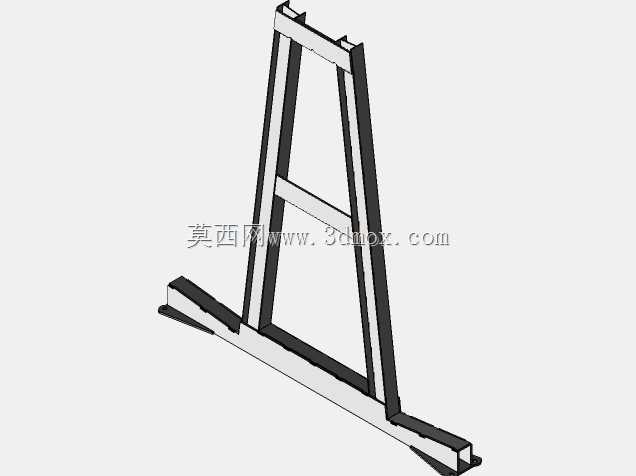

　　在装配式建筑构件的干线物流环节，预制混凝土墙的运输损耗一直是行业痛点，这类构件自重偏大、边缘抗磕碰能力弱，常规平板运输仅靠绳索捆绑极易出现滑移、倾覆、边角磕碰破损，尤其是长途半挂运输过程中频繁的加减速、匝道转向带来的横向、纵向载荷波动，很容易让无侧向支撑的预制墙出现失稳风险，这套支撑框架正是针对这类场景开发的专用载具结构。从结构构型来看，整体采用A型斜撑布局，底部设置通长的落地支撑梁，直接贴合半挂车平板的承载面，两根主斜撑从底梁两端向上收拢，中部设置横向连接横梁形成稳定的三角受力结构，这种构型的核心优势是侧向抗倾覆能力强，预制墙倚靠在斜撑面上时，构件自重产生的分力会顺着斜撑传递到底梁，再均匀分散到半挂平板上，

　　不会出现局部应力集中压坏车板的情况。设计阶段首先要匹配半挂车的安装边界，常规13米低平板半挂车的有效承载宽度在2.4米以内，框架的底部外轮廓宽度严格控制在这个尺寸范围内，避免超宽影响道路通行，底梁的长度根据单趟运输的预制墙排布密度设置，单组框架可同时支撑多块叠放的预制墙，斜撑的倾斜角度经过反复校核，控制在75度左右，这个角度既可以保证预制墙倚靠时不会因为角度过陡出现向后翻倒，也不会因为角度过缓占用过多的车板横向空间，降低单趟运载量。框架与半挂车平板的固定采用可拆卸的压块连接结构，底梁上预留对应半挂车平板T型槽的安装孔位，不需要对原车板做焊接改造，装卸完成后可以快速拆卸，不影响车辆运输其他类型货物。支撑面的接触位置预留了缓冲垫安装位，

　　实际使用时可以粘贴橡胶缓冲垫，避免钢结构直接接触预制墙的混凝土面，减少运输过程中震动带来的边角磕碰。主斜撑采用矩形钢管焊接成型，截面选型根据预制墙的最大单块重量计算，按照单块预制墙最大重量5吨、运输过程中0.8g的横向冲击载荷做强度校核，保证斜撑在极限工况下的弯曲变形量控制在1/1000以内，不会出现塑性变形。中部的横向横梁除了连接两根斜撑形成整体框架之外，还可以作为捆绑带的固定挂点，预制墙倚靠到位后，捆绑带穿过横梁上的挂点将构件与框架捆为一体，避免运输过程中构件与框架之间出现相对窜动。底梁的下表面做了平面度处理，保证与半挂车平板完全贴合，不会出现局部悬空导致的受力不均，底梁两端设置了向上的翻边，既可以提升底梁的抗弯截面模量，

　　也能在预制墙底部放置时起到侧向定位作用，避免构件在底部位置出现滑移。这套框架没有复杂的活动机构，全部采用焊接钢结构制作，加工难度低，常规的钣金焊接车间就可以完成生产，后期维护成本极低，仅需要定期检查焊接位置是否出现开裂、补涂防锈涂层即可。实际使用时，会根据半挂车的长度在平板上均匀布置多组该框架，每组框架对应支撑一列预制墙，墙与墙之间放置柔性隔离垫，避免相邻构件之间的摩擦磕碰，相比传统的方木临时支撑方式，这套专用框架的支撑稳定性提升明显，运输过程中的构件破损率可以大幅降低，同时装卸效率也更高，不需要每次运输都临时切割方木搭建支撑结构，只需要将框架提前固定在车板上，吊装预制墙倚靠到位后捆扎即可完成装货准备。在设计过程中还考虑了返程空载的堆叠需求，多组框架可以嵌套堆叠，占用的车板空间极小，不会给返程运输带来额外的空间负担，框架的所有棱角位置都做了倒角处理，避免装卸过程中尖锐棱角划伤作业人员或者刮坏预制墙的表面防护层。针对不同厚度的预制墙，斜撑面上还预留了可调节挡块的安装孔，可以根据构件厚度调整挡块位置，适配不同规格的内墙板、外墙板运输需求，不需要更换框架就可以覆盖绝大多数常规尺寸的预制墙运输场景。
