CA6140车床用辐条式同步传动轮结构设计

项目分类:机床 发布时间:2024-01-26 ID:724368
  • CA6140车床用辐条式同步传动轮结构设计
  • CA6140车床用辐条式同步传动轮结构设计

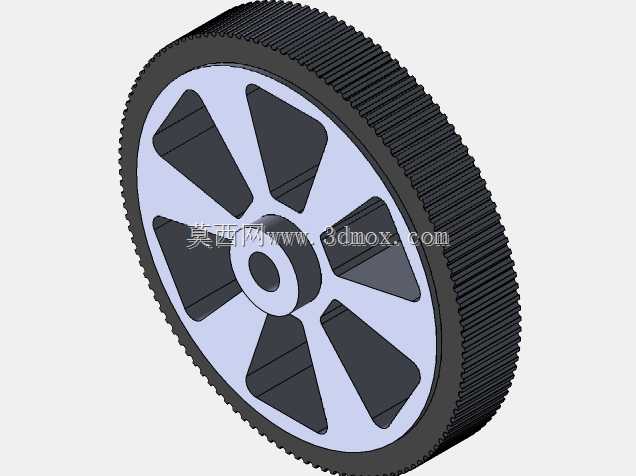

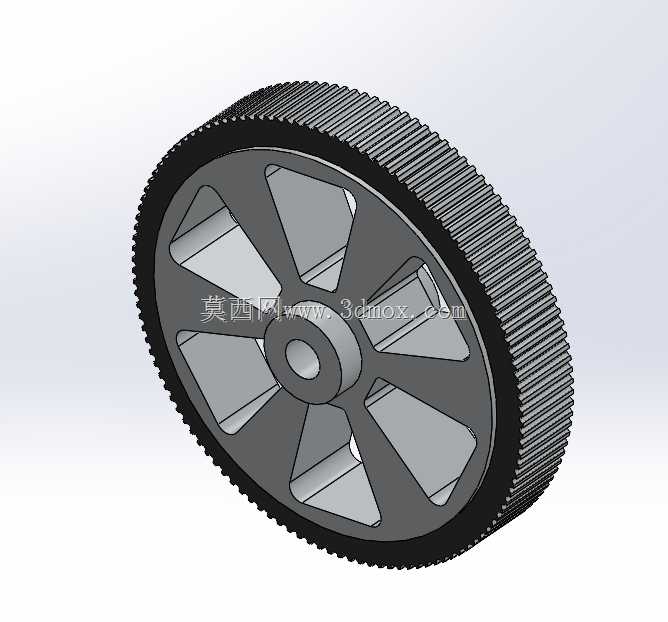

  在普通卧式车床的进给传动系统中,同步带轮是保障主轴与进给箱之间传动比精准、无滑差的核心传动部件,这款针对CA6140车床设计的辐条式同步传动轮,主要适配车床主轴箱到进给箱的同步带传动链路,替代原有易出现传动间隙的平带轮结构,解决长期使用后传动比漂移、进给精度不足的问题。从实际使用场景来看,CA6140作为应用最广的普通卧式车床,日常承担轴类、盘类零件的车削加工,进给传动的稳定性直接影响螺纹车削、端面车削的加工精度,这款传动轮在设计时优先考虑了传动精度与转动惯量的平衡,没有采用实心轮体结构,而是选择了七辐条的镂空设计,在保证轮体径向刚度的前提下,尽可能降低轮体自身重量,减少主轴启动、换向时的转动惯量冲击,避免传动带出现跳齿问题。

  轮体外周采用等距梯形齿廓设计,齿形参数匹配标准HTD同步带的啮合要求,齿面做了等距排布的工艺倒角,减少同步带齿进入啮合时的挤压磨损,延长同步带的使用寿命;轮体中心的安装孔采用台阶孔设计,大直径段用于与车床输出轴的轴肩定位,小直径段预留紧定螺钉安装位,可实现周向防转与轴向定位,安装时无需额外加工定位轴套,能直接适配CA6140车床原有输出轴的安装尺寸,轮体总直径为34mm,安装边界完全匹配原有传动轮的安装空间,替换时无需调整传动中心距,也不用改动周边的防护罩、张紧机构位置,可实现现场快速替换。设计过程中针对辐条结构做了受力校核,每根辐条的截面采用梯形变厚度设计,靠近轮毂位置的辐条厚度更大,向轮缘方向逐渐收薄,

  既保证了扭矩传递过程中辐条根部的抗剪切强度,又避免了轮体整体重量过大,轮缘位置的齿圈部分采用等厚度设计,齿根位置做了圆角过渡,减少应力集中,避免长期交变载荷下出现齿根断裂的问题。在实际装配场景中,这款传动轮的安装端面做了0.8级的粗糙度要求,与轴肩贴合时无间隙,不会出现运转时的端面跳动问题,轮体的动平衡等级按照G6.3级设计,适配车床主轴最高1400转每分的运转要求,高速运转时不会产生额外的振动传导,避免影响加工表面的粗糙度。从传动功能来看,这款同步轮相比原有V带轮,传动比误差可控制在0.01以内,车削螺纹时不会出现乱牙问题,进给量的控制精度也能提升一个等级,同时镂空的辐条结构在运转时可带动周边空气流动,

  一定程度上带走同步带啮合产生的热量,避免长时间高速运转时同步带出现过热老化的问题。设计时还考虑了加工工艺性,轮体的所有转角位置都预留了加工退刀槽,无论是采用铣削加工齿形,还是后续的热处理、表面氧化处理,都能实现一次装夹完成大部分加工工序,减少加工装夹次数带来的形位公差误差,轮毂位置的中心孔与外齿圈的同轴度公差控制在0.02mm以内,保证运转时齿面受力均匀,不会出现单侧齿面过度磨损的情况。
