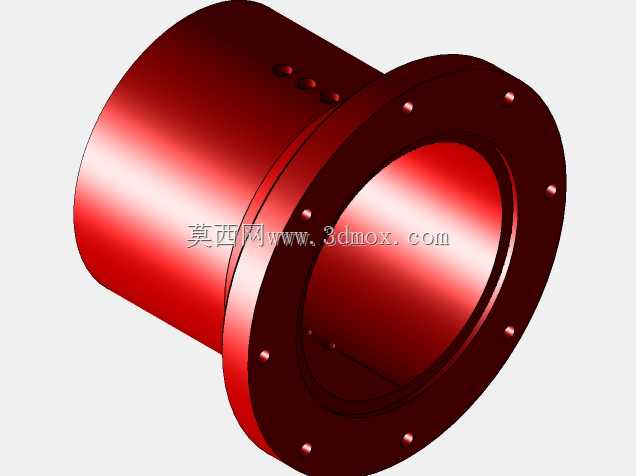

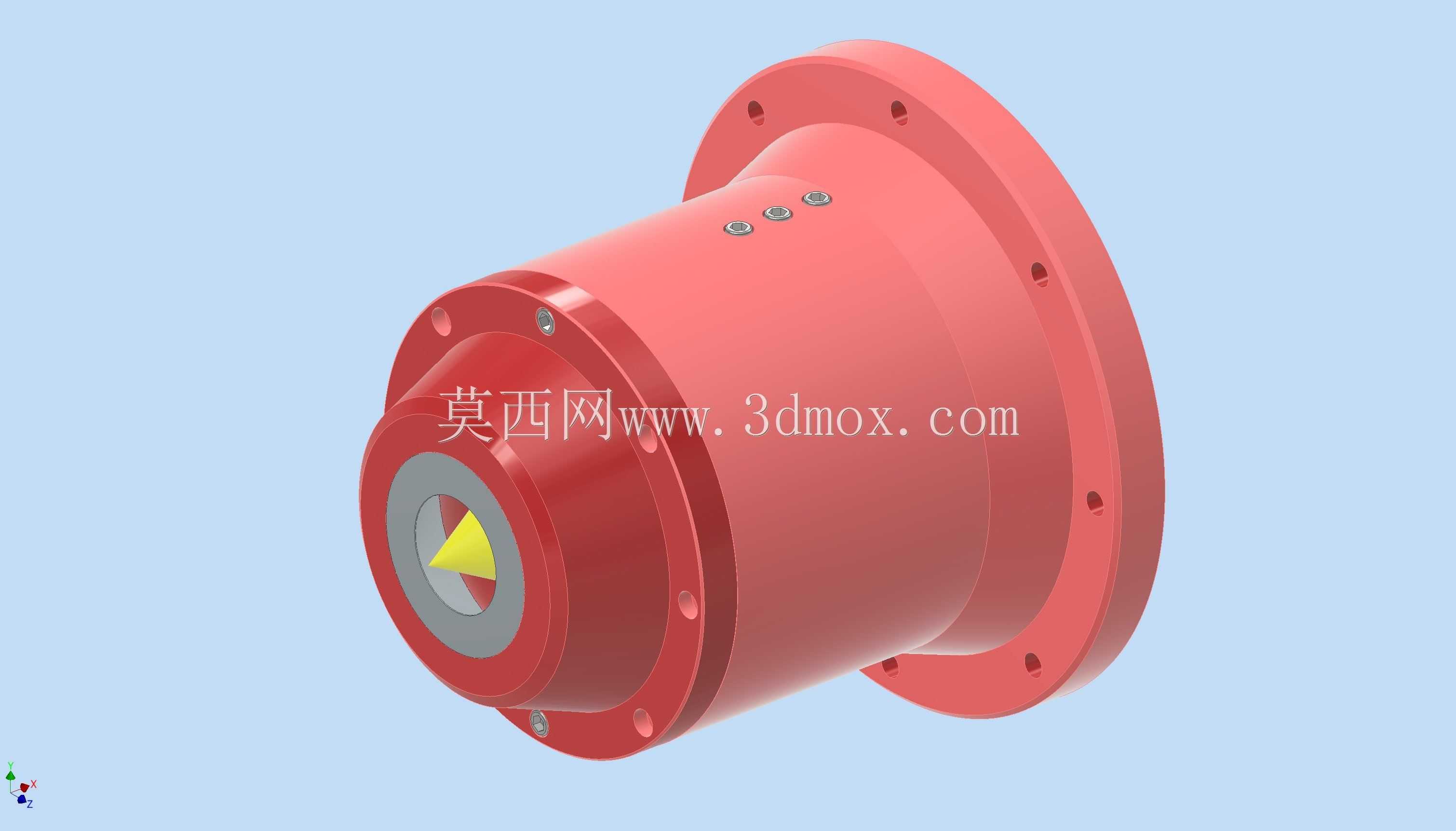

冲击式水轮机组的核心做功部件里,喷嘴的射流品质直接决定整台机组的能量转换效率,佩尔顿涡轮作为高水头小流量工况下的主流机型,其喷嘴结构需要兼顾射流聚拢性、流量调节精度、抗冲蚀磨损性能以及快速关断能力,这套液压控制的佩尔顿涡轮喷嘴结构,正是围绕高水头水电站实际运行工况做的结构还原。从实际应用场景来看,这类喷嘴普遍安装在水头范围100m到1200m的冲击式水电站点,上游连接压力引水钢管,出口正对佩尔顿转轮的水斗,通过调整喷针的轴向位置改变过流断面面积,匹配电网负荷变化下的机组出力需求,同时在机组甩负荷工况下可以快速切断水流,避免转轮超速引发的设备事故。

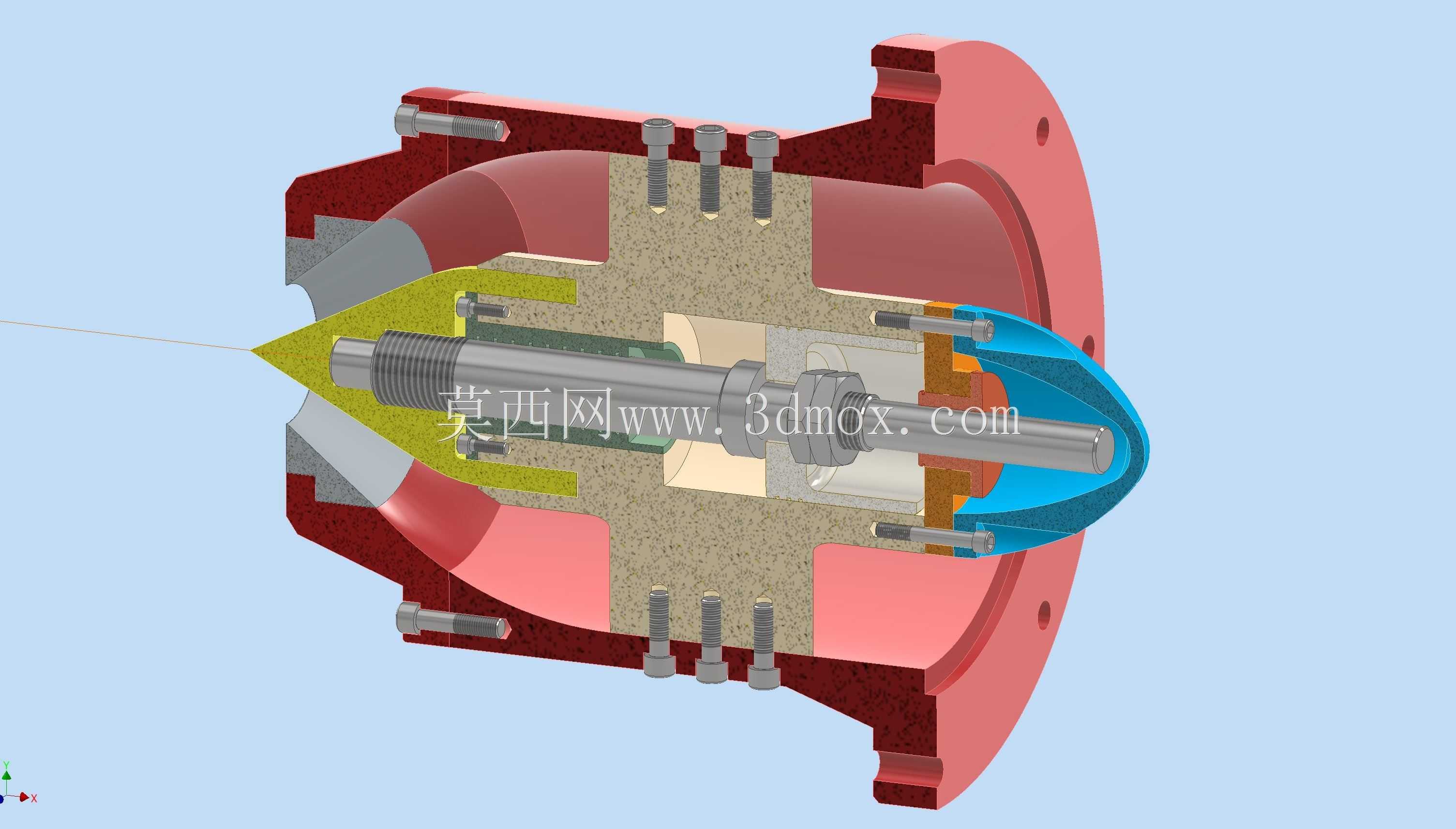

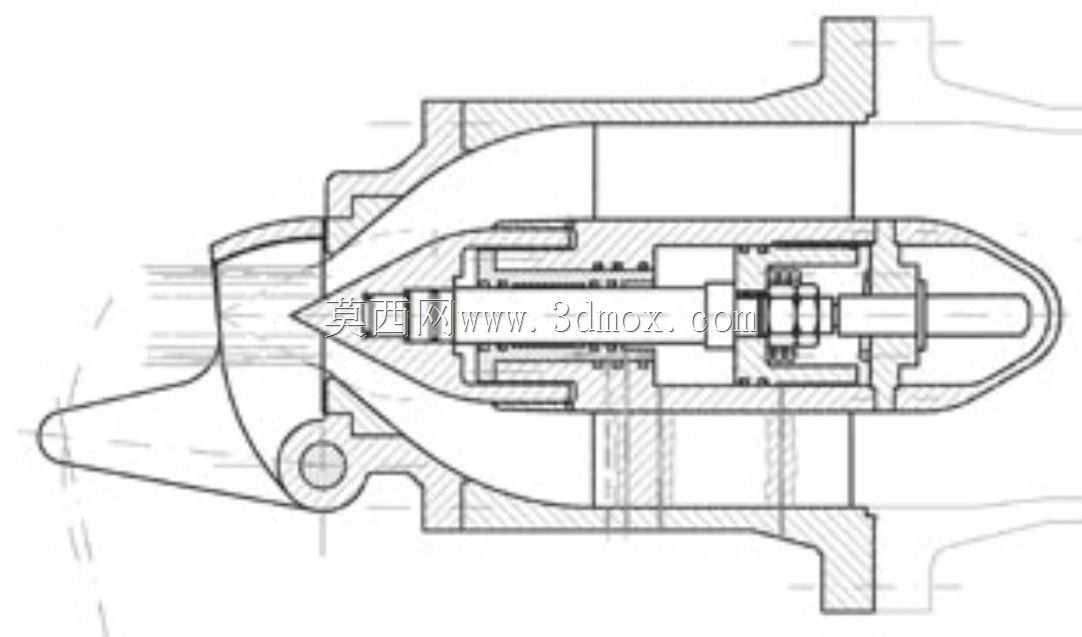

从结构功能特性来看,整个喷嘴组件采用分段式壳体设计,外部的法兰连接段直接和压力钢管对接,壳体内部做了平滑的流道过渡,避免高压水流在流道内部形成紊流和局部空化;喷针组件通过内部的导向轴套做轴向滑动支撑,后端直接和液压执行机构的活塞杆连接,相比传统的手动调节或者电动调节结构,液压驱动的响应速度更快,调节力矩更大,即使在高水头下的高压水载荷作用下,也能实现喷针位置的精准微调,不会出现卡涩或者调节滞后的问题。喷嘴出口处的导流段做了收敛型的流线型设计,配合喷针头部的锥面结构,可以把高压水流整形成密实的圆柱射流,最大限度减少射流的发散和掺气,让水流的动能全部作用在转轮水斗上,降低能量损失。

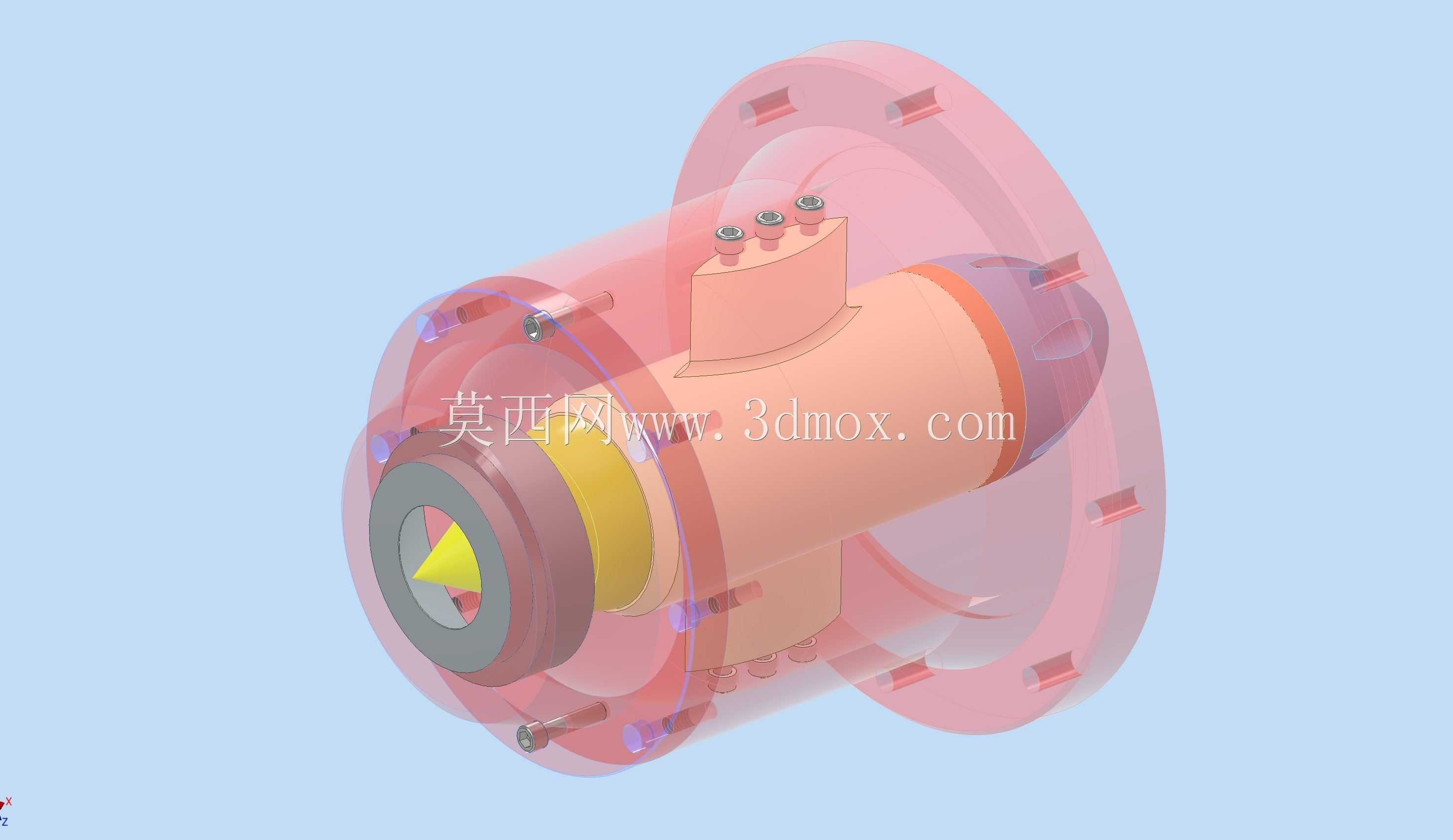

设计思路上,这套结构充分考虑了现场安装和后期维护的便利性,整个喷嘴的壳体采用螺栓拼接的剖分结构,不需要整体拆卸外部的连接法兰,就可以拆开壳体更换内部磨损的喷针、导向套或者密封件;密封结构采用多道组合式密封,在喷针的滑动部位设置了耐磨的导向环和双唇形密封圈,既可以阻挡高压水向外泄漏,也可以避免外部的泥沙杂质进入滑动配合面,磨伤喷针杆和轴套的配合表面。连接螺栓的排布采用对称均布的设计,在法兰连接部位和壳体拼接部位,螺栓的预紧力按照高压容器的设计规范做了匹配,避免高压工况下出现连接面渗漏或者螺栓过载断裂的问题。
从安装边界和尺寸配合来看,喷嘴的入口法兰采用标准的压力管道法兰尺寸,可以直接和同压力等级的引水管道对接,不需要额外做过渡连接件;喷嘴的出口中心高度和转轮的节圆中心严格对齐,安装时需要保证射流的中心线和转轮水斗的进水边切线方向匹配,偏差控制在很小的范围内,避免射流冲击水斗的非做功区域引发效率下降和振动问题。整个喷嘴的轴向长度和径向尺寸都做了紧凑化设计,在保证流道过流面积满足流量要求的前提下,尽可能缩小外部轮廓尺寸,减少机组的整体安装空间占用;喷针的全行程范围覆盖了从空载到满负荷的全部流量调节区间,行程两端设置了机械限位结构,避免喷针关闭过紧损伤密封面,或者开度过大超出流道设计范围引发射流发散。

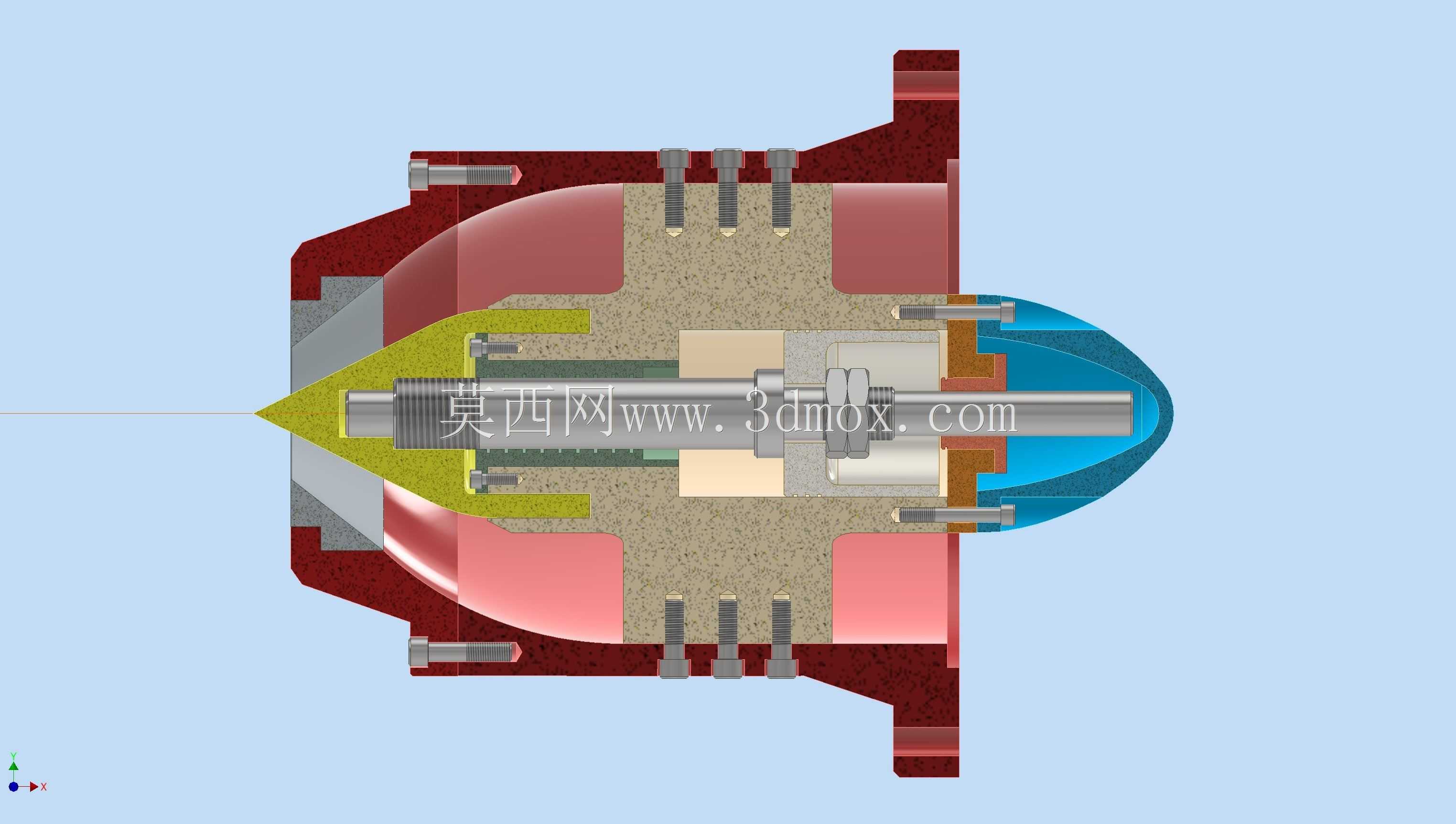

实际运行过程中,高压水流从入口进入喷嘴的内腔,沿着流道逐渐加速,在喷针和喷嘴口的环形间隙处形成高速射流,冲击转轮的水斗带动主轴旋转做功;当需要调整机组出力时,液压系统根据调速器的信号驱动喷针轴向移动,改变环形过流间隙的面积,调整射流的流量,进而改变机组的输出功率;当机组出现紧急停机信号时,液压系统会快速驱动喷针前移,完全封闭喷嘴出口,切断水流,让转轮逐渐减速停机。整个结构的配合间隙都经过了严谨的设计校核,滑动配合面的粗糙度和形位公差都满足高压流体设备的设计要求,既保证运动部件动作灵活,又不会因为间隙过大引发内部泄漏或者射流扰动。
