单层门式轻钢结构厂房骨架三维设计

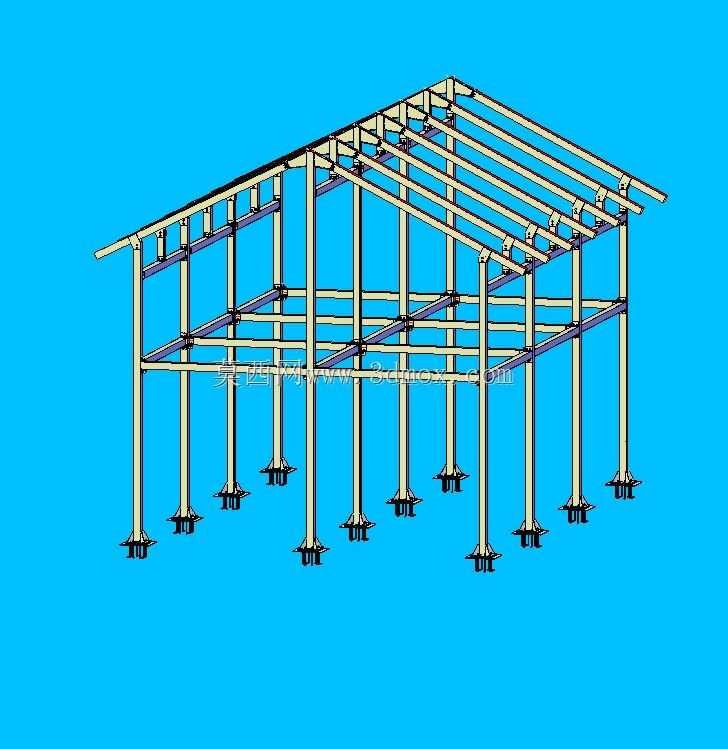

　　这套三维结构模型还原的是工业领域常用的单层门式轻钢结构厂房承重骨架，这类结构目前广泛应用于中小跨度生产车间、仓储库房、临时加工场站的主体建设，相比传统混凝土结构，自重仅为同体量混凝土框架的1/5到1/3，现场装配化施工周期能缩短60%以上，在对建设周期、空间利用率有要求的工业场景中适配性极强。从结构组成来看，整套骨架沿纵向设置等距排列的焊接H型钢主钢柱，柱脚采用带加劲肋的底板配合锚栓与基础承台连接，柱脚位置预留的二次灌浆层间隙在模型中做了明确的结构表达，方便施工环节把控安装精度；纵向柱列之间设置双层系杆配合交叉柱间支撑，承担纵向水平荷载，避免结构在风载、吊车纵向制动力作用下出现纵向侧移，支撑构件采用圆钢截面，张紧后可有效传递水平力，

　　同时减少构件自重占用。横向刚架部分采用变截面H型钢斜梁与钢柱刚接的形式，梁端与柱顶的连接节点做了加劲肋补强，节点板的螺栓排布位置在模型中完全按工程实际排布，刚架的跨度取值适配常规12-18米跨度的厂房需求，檐口高度可根据实际使用需求调整，模型中预留了参数化调整的接口，可快速修改柱高、梁跨度适配不同项目边界。屋面承重体系部分，斜梁上沿跨度方向等距布置C型冷弯薄壁檩条，檩条与斜梁之间采用檩托板螺栓连接，相邻檩条之间设置拉条约束侧向变形，避免檩条在屋面恒载、活载作用下出现平面外失稳；屋面挑檐部分的檩条外伸长度满足常规排水、檐口安装的尺寸要求，挑檐端部预留了封边构件的安装位置。在设计逻辑上，整套结构遵循强节点弱构件的设计原则，

　　所有连接节点的承载力储备均高于构件本身的承载力，避免地震、强风等极端荷载下节点先于构件破坏；构件截面选型充分考虑了材料利用率，变截面斜梁根据弯矩包络图调整截面高度，在弯矩最大的梁柱节点位置截面高度最大，向跨中弯矩减小的位置逐步收窄截面，在满足承载力、刚度要求的前提下尽可能减少钢材用量。安装边界方面，模型中明确标注了各构件的安装定位基准：钢柱安装时的垂直度控制基准、刚架梁拼装的对接基准、支撑构件的张紧调节余量都做了对应的结构表达，柱脚锚栓的预埋位置、伸出基础顶面的长度符合现行钢结构施工规范的要求，现场安装时可直接参照模型的定位关系排布构件，减少现场放样的工作量。从实际使用场景来看，这类骨架可适配无吊车、

　　或配置小吨位单梁桥式吊车的厂房需求，柱间预留的净空尺寸可满足常规生产设备排布、物流通道通行的要求，若后续有围护结构安装需求，檩条、墙梁上预留的自攻螺钉定位位置可直接匹配彩钢夹芯板、压型钢板的安装模数，无需二次在构件上开孔，减少现场施工对构件防腐层的破坏。结构的侧向刚度经过合理匹配，在常规风载、屋面雪载作用下的柱顶侧移、梁挠度均满足规范限值要求，不会出现因刚度过小导致的围护板变形、门窗卡滞等使用问题；构件之间的连接全部采用螺栓装配的形式，除了现场必要的节点焊接外，大部分构件可在工厂预制完成后运输到现场拼装，既减少了现场焊接的工作量，也能更好控制构件的加工精度，降低现场施工的质量管控难度。
