民用管路前置净水过滤装置结构设计

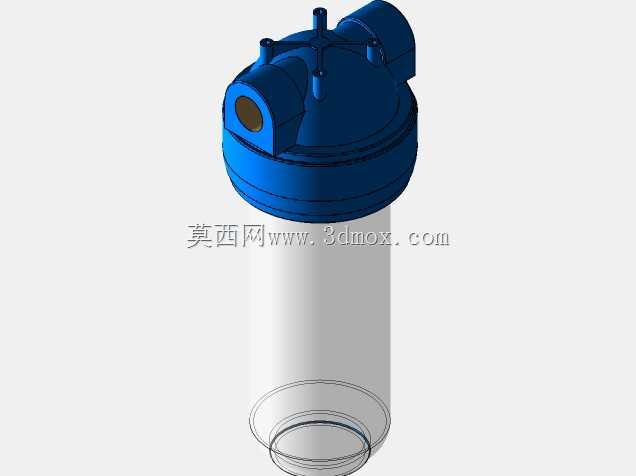

　　这款过滤装置主要面向民用入户供水、小型商用净水支路、小型养殖供水支路等场景的前置过滤环节，核心作用是拦截水流中的泥沙、铁锈、大颗粒悬浮物等杂质，避免下游用水设备比如热水器、净水机、水龙头起泡器等被杂质堵塞，延长后端涉水设备的使用寿命，同时降低入户水的肉眼可见杂质含量。从结构设计来看，整体采用上下分体式结构，上盖为高强度工程塑料材质，设置两个同轴线的横向外螺纹接口，用于和供水管道直接串接，接口的螺纹尺寸适配常规民用4分或6分供水管道，安装时不需要额外做复杂的变径处理，直接通过生料带密封即可完成管路对接。上盖顶部设置了排气螺塞结构，在初次通水或者更换滤芯后，可以拧开螺塞排出滤瓶内部的空气，避免气堵导致的水流量不足问题，

　　这个细节是很多同类型低成本滤瓶容易忽略的点，实际安装使用中能大幅减少调试时间。滤筒部分采用透明食品级工程塑料制作，壁厚均匀，既可以承受常规供水管网的0.1-0.6MPa工作压力，又能直观观察内部滤芯的污染程度，方便用户判断更换滤芯的时机，不需要拆开设备就能掌握滤芯状态，日常维护的便利性很高。滤筒和上盖的连接采用旋转卡接加密封圈密封的结构，相比螺纹连接的滤瓶，更换滤芯时不需要借助扳手，徒手就能拧开滤筒，同时卡接结构的定位精度更高，密封圈的压缩量可以保持一致，不会出现螺纹连接时拧得过紧导致密封圈变形漏水、拧得过松密封不足的问题。设备的整体长度为320mm，最大外径130mm，安装时需要在管路旁预留足够的操作空间，

　　尤其是滤筒下方要留出至少100mm的操作距离，方便更换滤芯时向下取出滤筒和内部滤芯，避免安装位置过于贴近墙面或者地面导致后期维护无法操作。设计过程中对内部流道做了圆弧过渡处理，水流从进水口进入后会沿着上盖的导流结构均匀流过滤芯的外侧，经过滤芯过滤后从中心通道流向出水口，这种外进内出的流道设计可以让整个滤芯的过滤面积都得到充分利用，不会出现局部滤芯过早堵塞的情况，同时流道的圆弧过渡可以减少水流的局部阻力，降低设备本身的水压损失，实际测试中在额定流量下的水压损失不超过0.02MPa，不会明显影响终端用水的水压。上盖的加强筋结构做了均匀分布，在接口位置和卡接位置都做了加厚处理，避免水锤作用导致的上盖开裂问题，

　　因为民用供水管网在开关阀门的时候很容易产生水锤，瞬间压力可能达到工作压力的2-3倍，结构设计时必须考虑这种瞬时载荷的影响，通过加强筋的合理布置提升整体的结构强度，不需要额外增加过多壁厚就能满足强度要求，控制产品的材料成本。滤筒底部做了圆弧过渡，没有直角死角，水流在滤筒内部不会形成死水区，避免杂质在死角位置沉积滋生细菌，每次打开滤筒更换滤芯的时候，底部的沉积杂质可以很方便地被冲洗干净，不会有残留。这款过滤装置可以适配不同精度的PP棉滤芯、缠绕式滤芯，用户可以根据实际的水质情况选择不同过滤精度的滤芯，比如水质较差的区域可以选择5微米精度的滤芯，水质较好的区域可以选择20微米精度的滤芯来延长滤芯的使用寿命，设备本身的接口尺寸和滤筒内径都是行业通用尺寸，不需要定制专用滤芯，后期的使用成本很低。在安装固定方面，上盖位置预留了壁挂安装孔，可以通过膨胀螺丝将设备固定在墙面或者设备支架上，避免设备的重量全部由供水管道承担，尤其是在塑料管道的安装场景下，固定支架可以防止管道长期受力导致的变形漏水问题，安装孔的位置做了沉头设计，螺丝安装后不会突出表面，不会影响滤筒的旋转拆卸。
