家用前置饮水净水过滤装置结构设计

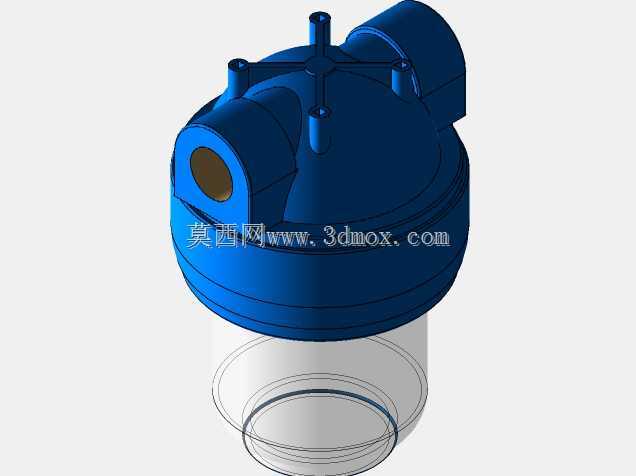

　　在民用供水末端的水质保障场景里，入户自来水管网输送过程中难免裹挟泥沙、铁锈、胶体类大颗粒杂质，这类杂质不仅会影响饮水口感，长期积累还会堵塞花洒、水龙头、热水器等下游用水器具的精密流道，前置式饮水净水器作为入户水路的第一道粗过滤节点，承担着拦截大粒径杂质、保护后端用水设备与饮水安全的核心作用。这款过滤装置的整体结构采用上下分体式设计，上盖部分为高强度工程塑料注塑成型的多接口阀体结构，顶部均匀分布四个凸起的安装柱，用于配合锁紧环实现滤瓶与上盖的密封压合，上盖侧面设置两个同轴的水平接口，分别对应进水与出水通路，接口内部做了阶梯式沉台设计，可适配标准规格的PPR或PE水管接头，安装时无需额外定制转接头，能直接匹配家装常见的4分管路系统。

　　滤瓶部分采用透明食品级PET材质，一方面可以耐受日常供水0.1-0.4MPa的工作压力，另一方面透明材质能让使用者直观观察到内部截留杂质的堆积情况，方便判断冲洗或更换滤芯的时机，滤瓶与上盖的配合面做了双层环形密封槽，内置橡胶O型圈，拧紧后可实现径向与轴向双重密封，避免正常水压下出现渗漏问题。从安装边界来看，这款过滤器的总长度为190mm，最大外径130mm，安装时需要在进水管道旁预留出至少220mm的纵向操作空间，方便后期拆卸滤瓶进行维护，水平方向上进出水接口的中心距与上盖直径匹配，安装时无需对原有管路做大幅度改动，只需在入户水表后的直管段截断管路，将过滤器串接在管路中即可，进水方向与阀体上标注的流向标识对齐即可正常工作。

　　结构设计上，上盖内部的流道做了圆弧过渡处理，避免直角流道造成的水压损失，进水端的水流进入滤瓶后会沿滤瓶内壁形成旋流，大颗粒杂质在离心力作用下会沉积在滤瓶底部，减少对中部滤芯的直接冲击，延长滤芯的使用寿命，出水端则设置在滤瓶中心位置，经过滤芯过滤后的清水从中心流道汇入出水接口输送到下游管路。不同于大流量的工业过滤设备，这款家用级饮水过滤器的流道通径经过优化，在保证3m³/h额定过水量的前提下，尽可能压缩了整体外形尺寸，适配橱柜下方、管道井内等狭小安装空间，上盖顶部的四个安装柱除了承担锁紧功能外，还可以适配配套的固定支架，将过滤器整体固定在墙面或柜体侧板上，避免通水后因水锤效应造成管路晃动。在细节设计上，滤瓶底部做了加厚处理，

　　可耐受日常维护时的扳手拧紧力矩，不会因局部应力集中出现开裂，上盖的所有棱角处都做了R2以上的圆角过渡，既避免注塑过程中的应力集中问题，也能防止安装时划伤操作人员。这款过滤装置可适配40微米精度的不锈钢编织滤网或PP熔喷滤芯，用户可根据当地入户水质情况选择对应的过滤元件，滤网款可通过反复冲洗实现重复使用，PP滤芯款则为一次性更换设计，两种滤芯的安装尺寸完全通用，无需改动滤瓶与上盖结构即可互换。
