12V20A开关电源外壳结构设计

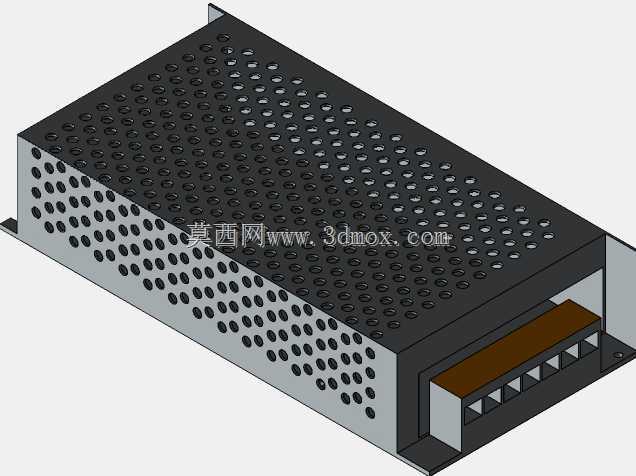

　　这款12V20A直流供电单元的壳体设计，是面向工业低压配电场景做的结构落地，日常在机床控制回路、小型自动化设备辅件供电、实验室测试台架供电、LED工业照明配电这类场景里，这类240W额定输出的直流电源是用量极大的基础配电部件。做结构设计的时候首先要平衡散热、电磁屏蔽、安装适配三个核心需求，壳体采用冷轧钢板折弯成型的整体框架，上盖板做了密集阵列的圆形冲孔，冲孔的排布不是均匀等距的，是对应内部PCB板上发热器件的位置做了疏密调整——功率管、整流桥、高频变压器正上方的区域冲孔密度提升30%，保证热空气上升路径无遮挡，而壳体两侧面的冲孔则是顺着空气对流方向排布，配合内部预留的风道间隙，不用额外加装散热风扇就能满足额定负载下的温升要求，

　　避免风扇带来的积尘、寿命短板问题，适配多粉尘的工业车间长期运行。壳体的安装边界做了通用化考量，底部两侧伸出带安装孔的固定耳，孔位间距兼容市面上同功率等级电源的通用安装尺寸，不管是替换旧设备上的故障电源，还是新设备做配电布局，都不用重新在安装板上打孔改位。接线端做了内凹式的防护设计，输出接线端子藏在壳体端部的凹槽内，外部接线完成后，端子的带电部分不会突出壳体平面，既避免安装过程中误碰带电部位，也能防止金属碎屑掉落到端子间造成短路。壳体的拼接结构采用无外露螺丝的卡扣加内部锁紧设计，上盖板和底座的配合边做了折弯翻边，翻边的重叠宽度达到8mm，既提升了壳体整体的结构刚性，也能形成连续的电磁屏蔽缝隙，减少内部高频开关电路对外的电磁辐射，

　　同时也阻挡外部的粉尘、溅液从拼接缝隙进入壳体内部。做三维建模的时候，所有钣金折弯的止裂槽、折弯半径都按照常规钣金加工的工艺参数设置，折弯内R取板厚的0.5倍，避免折弯处出现开裂或者褶皱，冲孔的边缘都做了去毛刺的工艺预留，不会出现划手或者割破导线绝缘层的问题。壳体表面做黑色哑光喷塑处理，既提升金属壳体的防锈能力，哑光表面也不会在设备内部产生反光，方便运维人员巡检的时候观察接线状态。端部的接线端子排布按照极性做了区分标识的预留位置，建模时在端子旁的壳体平面上预留了丝印的凹槽，生产时可以直接在凹槽内丝印电压极性、额定参数，不会因为长期摩擦导致标识磨损。整个壳体的内部空间预留了10%的余量，既可以兼容不同厂家的PCB板布局，

　　也给后续可能增加的滤波模块、防浪涌模块留出了安装空间，不用重新开模做壳体就能完成小范围的功能升级。在安装适配性上，除了底部的螺丝固定孔，壳体背部还预留了导轨安装卡扣的卡槽，用户可以根据安装场景选择螺丝固定或者标准DIN导轨安装，不用额外加装转换配件。壳体的所有棱角都做了C0.5的倒角处理，不管是生产装配环节还是现场安装运维，都不会因为锋利的钣金边角造成人员划伤。散热孔的孔径做了严格控制，直径控制在3mm，既保证通风散热的效率，也能防止较大的金属异物、昆虫从散热孔进入壳体内部造成电路故障，同时这个孔径也满足电气安全的防护等级要求，能达到IP20的防护标准，适配常规工业电控柜内部的安装环境。
