CA6140车床用D44规格牵引孔眼结构

　　在普通卧式车床的整机装配、车间转序以及短途移位作业场景中，牵引孔眼是承担整机拖拽受力的核心连接部件，本次呈现的D44规格牵引孔眼，是专门适配CA6140型普通车床床身牵引点位设计的受力构件。从实际使用场景来看，CA6140车床整机自重接近两吨，车间内跨工位转运、设备进场就位时，无法直接通过叉车叉取床身光滑底面，必须通过床身端部预设的牵引点位连接牵引杆或拖拽索具，这个牵引孔眼就是安装在该点位、传递拖拽拉力的直接受力件，日常作业中还要兼顾设备就位时的微调牵引、吊装时的辅助对位受力，不能出现受力变形、连接松脱的问题。

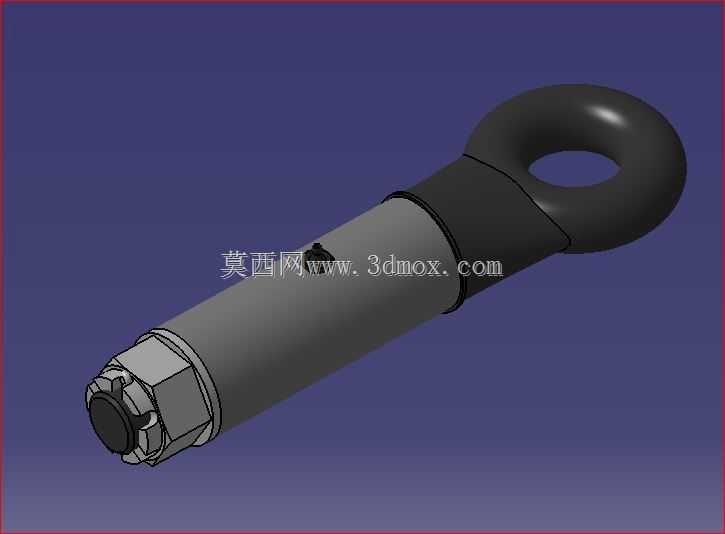

　　从功能特性上看，该构件采用分体组合式结构，端部的环形吊眼部分为整体锻造后机加工成型，环形内孔做了倒圆钝化处理，避免牵引时索具或牵引销被锐边切割，降低索具磨损断裂的风险；杆身部分采用等直径圆钢加工，表面做发黑防锈处理，适配床身安装孔的配合公差，杆身靠近吊眼的位置设置了定位轴肩，安装时轴肩端面贴紧床身外侧安装面，保证牵引受力时杆身不会向床身内部窜动；杆身末端加工有外螺纹段，配套开槽螺母与开口销组合的防松结构，螺母拧紧后将开口销穿过杆身末端的径向销孔与螺母槽位，彻底杜绝设备转运过程中螺母受振动回转松脱的问题，哪怕是在厂区不平整路面拖拽移位，防松结构也能保持可靠的锁紧状态。

　　设计思路上，首先围绕受力需求做结构匹配，D44的规格对应环形孔的有效通径为44mm，能够适配车间常用的直径40mm以内的牵引销、卸扣连接，不需要额外加工转换接头；杆身的直径选取充分考虑了CA6140床身安装孔的原有尺寸，不需要对床身母材做二次扩孔或焊接改造，直接替换原有老化失效的牵引件即可，降低设备维护的改造成本。结构设计时特意将吊眼与杆身的连接位置做了大圆弧过渡，避免直角连接处的应力集中，在承受突发拖拽冲击力时，应力会沿圆弧面均匀分散，不会在连接根部出现断裂隐患；杆身的长度经过匹配计算，安装后末端伸出床身内壁的长度刚好满足螺母拧紧与开口销安装的操作空间，不会与床身内部的进给箱、溜板箱传动部件产生运动干涉，不需要额外调整内部管线或传动件的位置。

　　从安装边界来看，该牵引孔眼安装时需保证杆身与床身安装孔的同轴度偏差不超过0.1mm，轴肩与安装面的贴合面积不低于85%，避免受力时出现偏载导致杆身弯曲；螺母的拧紧力矩需控制在120N·m到150N·m之间，力矩过大会导致杆身螺纹段变形，力矩过小则会导致牵引时间隙过大产生冲击载荷；开口销安装时需将尾部掰开分别贴紧螺母的两个侧面，不能有凸起部分超出螺母外圆轮廓，防止与周边运动部件刮碰。日常使用中，该构件除了承担拖拽牵引功能外，在设备大修拆解床身部件时，也可作为小型吊装点位悬挂手动葫芦，承担不超过500kg的垂直起吊载荷，辅助主轴箱、进给箱的拆装对位，拓展了部件的使用场景。设计时还考虑了长期使用的磨损余量，环形孔的壁厚预留了3mm的磨损裕量，长期与牵引销摩擦产生的磨损量不超过2mm时，仍能满足额定牵引载荷的强度要求，不需要频繁更换配件。
