四位七针直插式LED数码显示组件

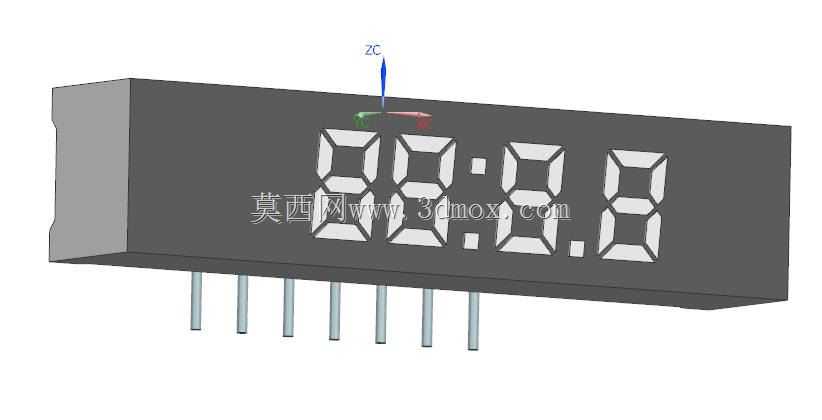

　　在工业数显面板、小型测控终端、嵌入式计数装置的硬件选型环节，直插式LED分段显示器件是最常用的数值输出载体，这类器件不需要复杂的背光驱动结构，依靠段码引脚的电平通断即可完成0-9数字与小数点的组合显示，在低功耗、高可靠性要求的现场设备中应用占比极高。本次建模的这款四位显示组件，采用共阳/共阴通用的引脚排布逻辑，整体外形尺寸控制在368.27.1mm区间，7根直插引脚沿器件本体底部等距排布，引脚间距符合常规2.54mmPCB板孔距标准，不需要额外定制转接板即可直接完成波峰焊或手工焊接装配。从结构设计逻辑来看，器件本体采用黑色阻燃环氧塑封外壳，外壳正面预留四个独立的七段码显示窗口，每个窗口对应一位数字段码，段码与窗口之间设置匀光扩散层，

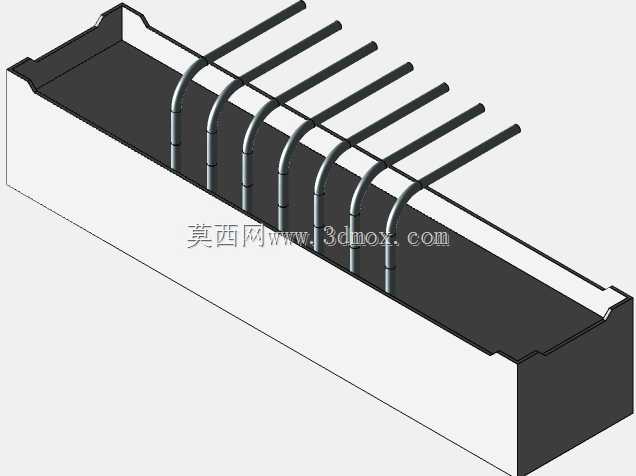

　　避免单颗LED芯粒发光出现明暗不均的光斑问题，同时黑色外壳可以最大限度降低环境光反射对显示对比度的影响，即使在车间强光照明环境下，操作人员也能清晰读取显示数值。引脚部分采用镀锡铜质插针，插针伸出本体长度匹配常规PCB板厚与焊盘高度，插针根部与塑封本体结合处做了密封凸台设计，焊接时可以阻挡焊锡沿引脚缝隙渗入器件内部，避免高温焊锡损伤内部LED芯粒与绑定金线。在实际设备装配场景中，这类显示组件通常安装在设备操作面板的预留开孔位置，本体背部贴合PCB板完成焊接，正面与面板表面保持齐平，7.1mm的本体厚度不会占用过多面板内部的纵深空间，对于内部结构紧凑的小型机床数显单元、计数器、温控仪表来说，这个安装尺寸可以大幅降低内部结构排布的难度。

　　从功能实现角度，这款四位显示组件支持整数与一位小数的数值显示，中间两个独立的小数点引脚可以根据显示需求切换点亮位置，适配不同量程的数值显示需求，比如在CA6140车床的进给量数显单元中，就可以通过小数点位置切换，实现毫米级进给量的精准数值输出，不需要额外增加显示位数即可覆盖常用的进给参数显示范围。建模过程中，对段码的排布角度、引脚的同轴度、塑封外壳的脱模斜度都做了1:1的还原，外壳边缘的注塑圆角、引脚根部的应力释放槽这些容易被忽略的工艺细节也都做了对应呈现，导入结构装配环境后，可以直接用来验证面板开孔尺寸、PCB焊盘位置与器件本体的干涉情况，不需要二次修正模型尺寸即可完成面板与PCB板的协同设计。不同于贴片式显示器件，

　　直插式结构的这款组件抗振动性能更优，在机床这类存在持续切削振动的设备场景中，不会因为长期振动出现引脚脱焊、显示接触不良的问题，塑封外壳的耐温范围也匹配工业车间的常规工作温度区间，不会因为夏季设备内部温升出现外壳变形、段码偏移的问题。在做设备面板布局设计时，这类显示器件的安装边界需要预留至少0.5mm的周边间隙，避免面板开孔公差累积导致器件无法装入，同时器件背部与PCB板之间不需要额外加装绝缘垫片，塑封本体本身的绝缘性能即可满足强电设备的安规距离要求，7根引脚的信号定义遵循行业通用的段码排布规则，硬件驱动电路不需要做特殊适配即可直接点亮，大幅缩短硬件开发与结构验证的周期。
