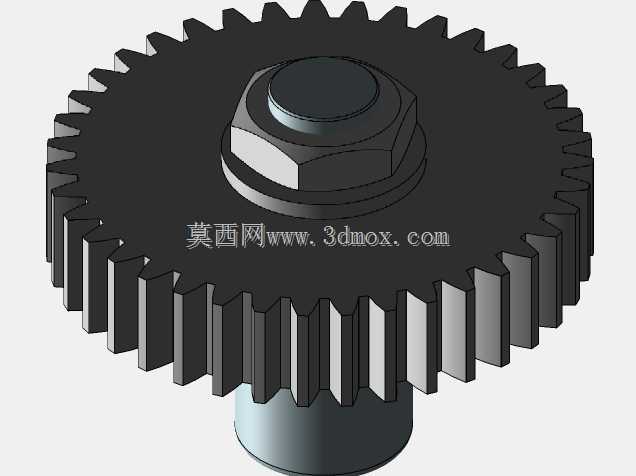

带六角锁紧结构的直齿圆柱传动齿轮

项目分类:齿轮 发布时间:2024-01-26 ID:724611
  • 带六角锁紧结构的直齿圆柱传动齿轮

  在常规中小载荷的开式传动场景中,这类带一体式六角锁紧结构的直齿圆柱齿轮,常被用于进给机构、小型传动箱的动力传递环节,区别于普通平键连接的齿轮结构,它把锁紧螺母的功能直接集成在齿轮轮毂端面上,省去了额外配置锁紧垫圈、圆螺母的装配步骤,在空间紧凑的传动布局里能有效压缩轴向安装尺寸。从实际工况适配来看,这类结构更适合转速不超过1500r/min、传动扭矩在中等区间的场合,比如普通机床的进给传动链、小型输送设备的动力输出端,因为直齿本身不存在轴向力,搭配端面的六角锁紧结构,装配时可以直接用标准开口扳手拧动轮毂上的六角部位,就能完成齿轮在轴上的轴向定位与预紧,不需要在轴上加工额外的圆螺母退刀槽,一定程度上降低了配套轴类零件的加工复杂度。

  设计这类齿轮结构时,首先要匹配啮合参数,齿部采用标准渐开线齿形,齿顶高系数、顶隙系数都沿用通用直齿轮的标准取值,保证和同模数的标准齿轮可以直接啮合互换,不需要定制配对齿件。轮毂部分的六角结构尺寸,是参考对应规格的标准六角螺母外形尺寸设计的,对边宽度、对角尺寸都和标准件保持一致,这样现场装配不需要定制专用扳手,用常规的呆扳手、套筒扳手就能完成锁紧操作,六角结构下方的轴段和齿轮内孔是同轴设计,内孔和传动轴采用间隙配合,装配时可以顺利套入轴端,锁紧时六角端面和轴肩贴合,能提供足够的轴向摩擦力,防止齿轮在正反转切换时出现轴向窜动。

  从安装边界来看,齿轮的齿顶圆直径、轮毂长度、六角结构的对边尺寸是三个核心安装约束参数,设计配套的传动箱体时,箱体内壁和齿顶圆之间要预留足够的径向间隙,避免运转过程中齿顶蹭到箱壁,同时六角结构所在的轮毂端,要预留出扳手操作的空间,不能被周边的轴承端盖、箱体筋条挡住扳手的转动行程,否则装配时无法完成锁紧操作。齿部的厚度要匹配啮合宽度要求,保证啮合接触面积占齿面宽度的70%以上,避免局部载荷过大造成齿面过早磨损,轮毂部分的内孔长度要比配合轴段的长度短1-2mm,保证锁紧时六角端面能完全压紧在轴肩上,不会因为轴段过长导致齿轮锁不紧,出现运转时的晃动。

  实际应用中,这类集成锁紧结构的齿轮,相比传统的键连接加圆螺母锁紧的方案,零件数量更少,装配工序更短,在批量生产的小型设备里能有效降低装配工时,同时因为少了多个配合零件,累计的装配同轴度误差也更小,传动时的齿面啮合精度更高,运转噪音更低。需要注意的是,这类结构的锁紧预紧力要控制在合理区间,不能用过大的扭矩拧动六角部位,否则会造成轮毂部分的应力集中,长期交变载荷下可能出现轮毂开裂的问题,设计时已经在六角和齿坯连接的位置做了圆角过渡,降低应力集中系数,但装配时还是要按照对应规格螺纹的预紧扭矩要求操作,避免过载损坏。另外齿部的加工精度等级选在8级精度就能满足大部分常规传动场景的需求,不需要追求过高的加工精度,否则会大幅提升加工成本,对于有正反转频繁切换的使用场景,可以适当提升齿面的硬度,通过表面淬火的方式提升齿面耐磨性,延长零件的使用寿命。在做三维建模时,齿部的渐开线齿形要保证参数准确,齿根部分的圆角要按照标准取值,不能做成直角,否则会造成齿根应力集中,降低轮齿的弯曲强度,六角结构的倒角也要和标准螺母保持一致,避免锐边割手,同时也能在装配时起到导向作用,方便对准轴肩位置。
