Jarke SPG带附加组件重型存储货架结构

　　在机械加工车间、管材加工厂区、五金工具仓储区域，长杆类加工件、圆盘锯头、不同规格金属管道的存放一直是仓储管理的痛点——这类物料长度跨度大、单件重量高，随意堆垛不仅会占用大量地面空间，还会出现物料磕碰变形、取料翻找效率低、堆垛过高存在坍塌风险的问题，这款重型存储架正是针对这类场景开发的专用存储设备。

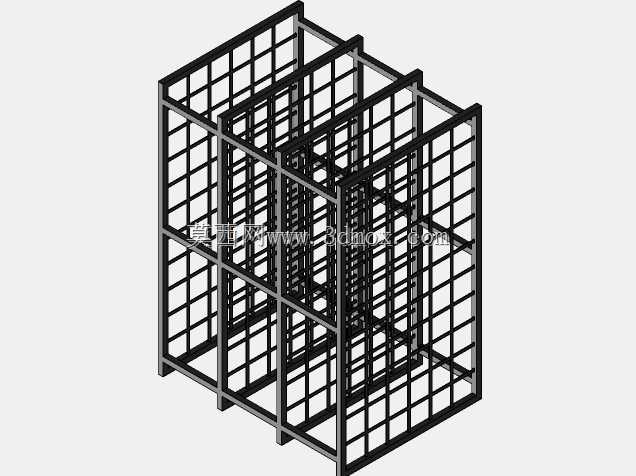

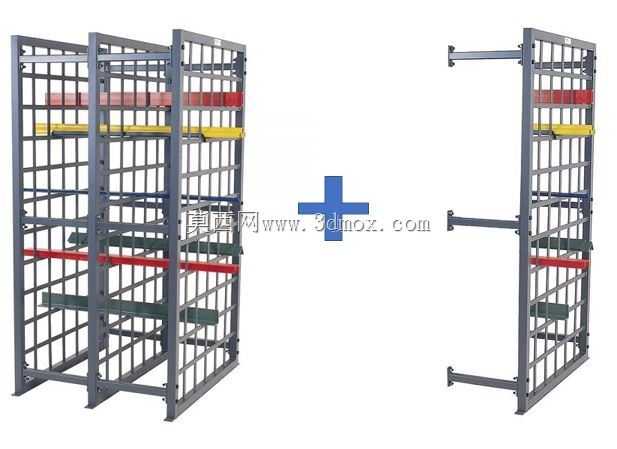

　　从结构设计逻辑来看，这款存储架采用分体组合式思路，主架体为双侧格栅式框架结构，配套可拓展的附加悬臂组件，可根据现场存储物料的品类灵活调整配置。主存储单元的格栅框架采用等间距开口设计，单格额定承载可达500磅，整组主架共设置66个独立存储开口，满负载状态下主架总承载可达16000磅，完全满足重型加工车间的批量物料存储需求。附加的悬臂组件采用侧装式设计，通过螺栓与主架立柱刚性连接，额外提供5300磅的扩展承载能力，可用于存放长度超出主架格口的超长管材、长杆刀具等物料，无需单独增设独立货架，大幅提升场地空间利用率。

　　在安装边界与尺寸适配方面，这款货架的主框架采用厚钢格栅与重型立柱通过螺栓栓接固定，所有连接节点均采用标准紧固件，现场组装无需焊接作业，仅需常规扭力扳手即可完成全架拼装，安装过程对场地的要求较低，只要是硬化平整的工业地坪即可布设，无需额外做预埋基础。架体的整体宽度、深度可根据现场通道宽度调整排布方式，双侧格栅的格口间距经过优化，既保证了单格物料的取放空间，又避免格口过宽导致物料存放时倾斜滑落；附加悬臂的伸出长度经过受力校核，满载状态下悬臂端挠度控制在安全范围内，不会出现悬臂变形、物料掉落的问题。

　　实际使用过程中，不同格口可通过颜色标识做品类区分，比如红色层区存放重型锯头类配件、黄色层区存放中等长度杆头、绿色层区存放常规规格管道，作业人员可通过颜色快速定位物料存放位置，无需逐格翻找，大幅提升领料、归位的作业效率。架体的格栅式结构没有封闭侧板，无论是正面还是侧面都能直观看到格内存放的物料，盘点时无需挪动架体或物料，就能快速完成库存清点。

　　从结构可靠性角度看，重型立柱采用闭口冷弯型钢制作，截面惯性矩经过优化，在同等耗材重量下具备更高的抗弯曲、抗扭转性能，即使长期满载存放，立柱也不会出现侧向弯曲变形；格栅条采用厚钢板冲压成型，与立柱连接的位置采用双排螺栓固定，单点连接强度足以应对格口满载时的冲击载荷，日常取放物料时的磕碰不会造成格栅变形或连接松动。附加悬臂与立柱的连接位置设置了加强筋板，可分散悬臂承载时的应力集中，避免长期负载下连接位置出现焊缝开裂或螺栓剪切断裂的问题。

　　针对不同作业场景的适配性，这款货架既可以单组独立使用，用于小型加工工位旁的临时物料存放，也可以多组并排拼接，形成整排的集中存储区，适配大型仓储车间的批量存储需求。架体底部设置了可调式支撑脚，可根据地坪的实际平整度微调高度，保证整组货架处于水平状态，避免因地面不平导致架体受力不均、长期使用出现结构变形。与传统的层板式货架相比，这种格栅格口+附加悬臂的组合结构，对长条形、不规则形状的重型五金工件适配性更强，不会出现层板被尖锐工件硌坏、超长物料伸出层板影响通道通行的问题，尤其适合机床加工车间的刀具、半成品工件、管材原料的定点存储。
