链轮链条传动组参数化结构设计

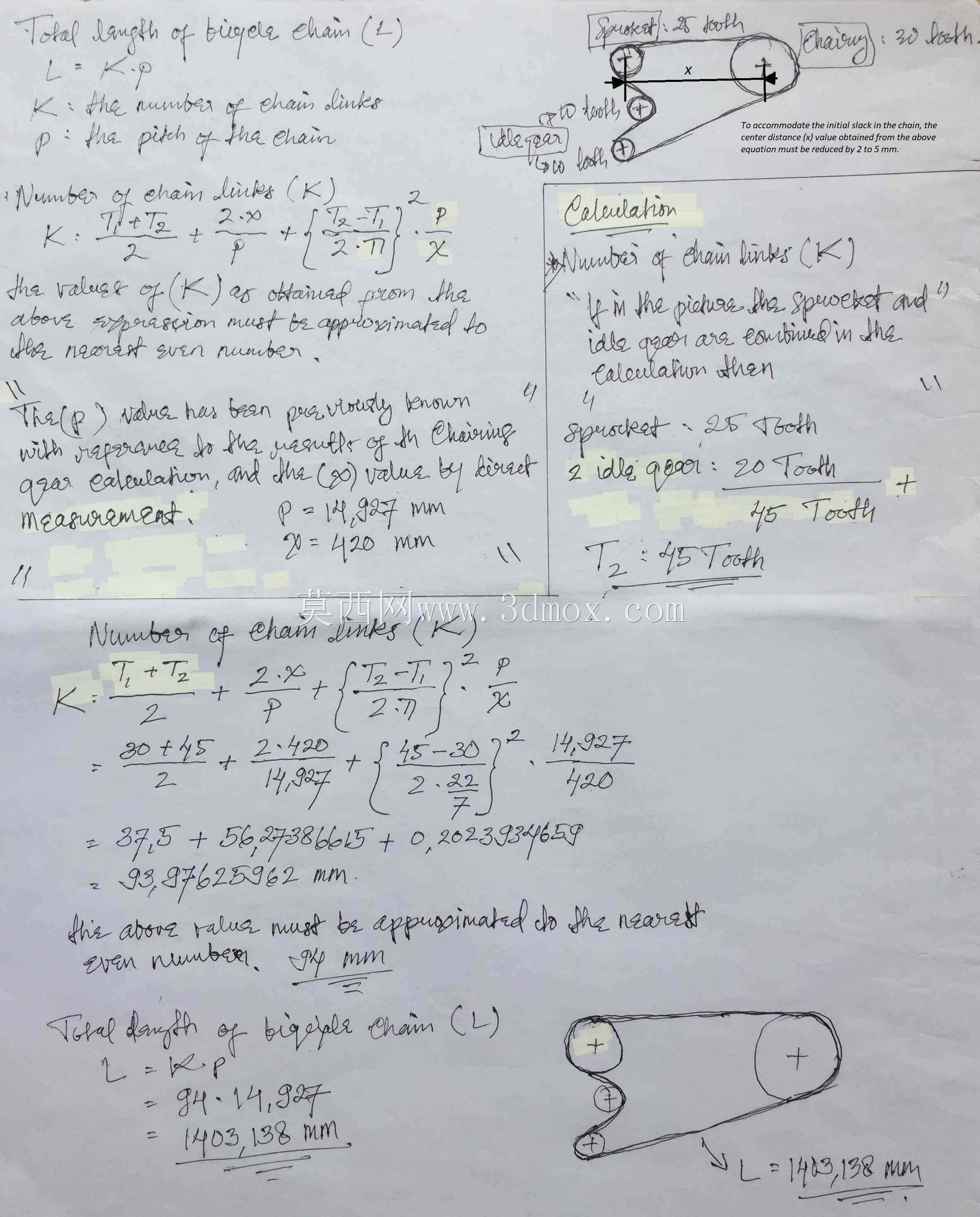

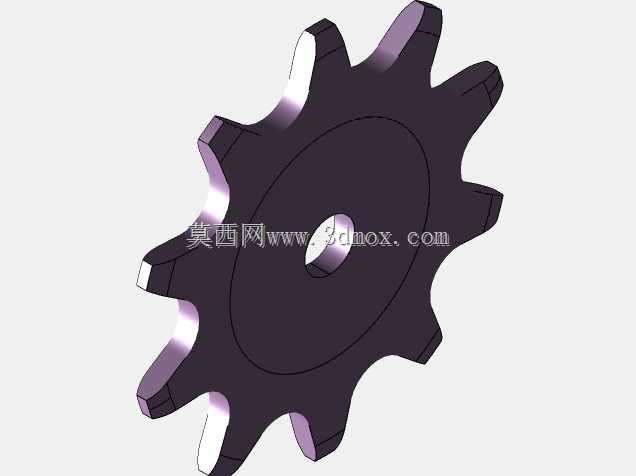

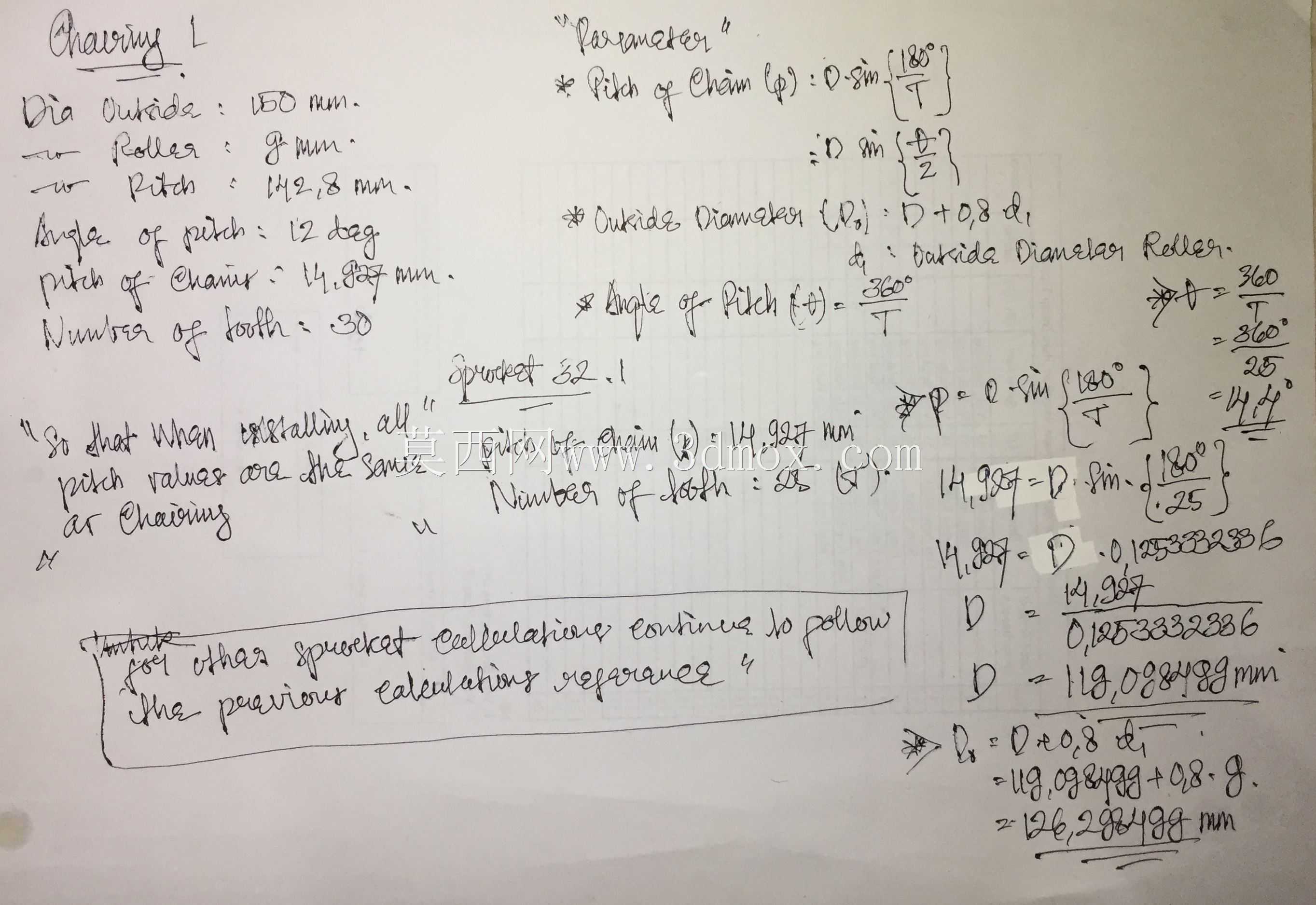

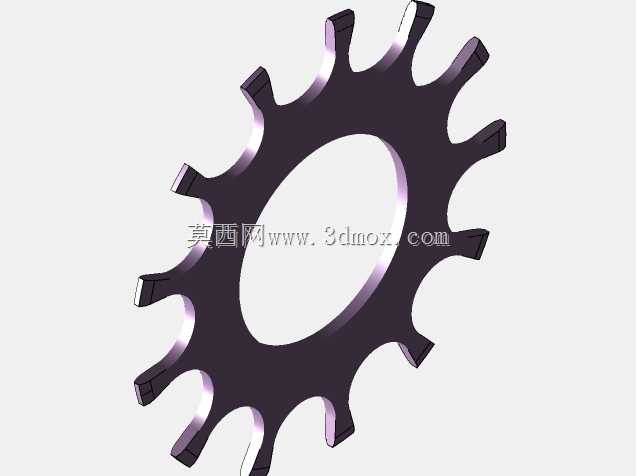

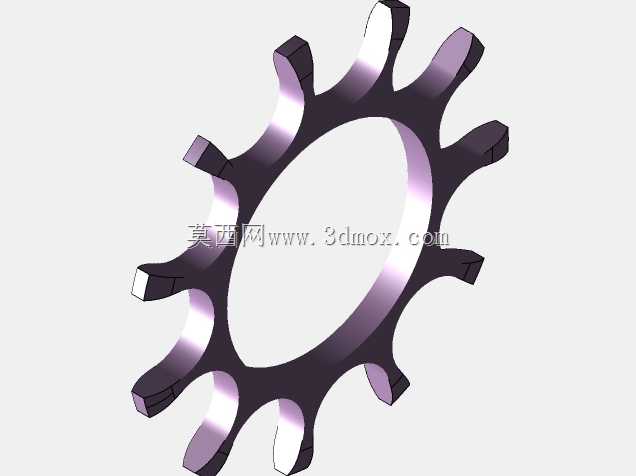

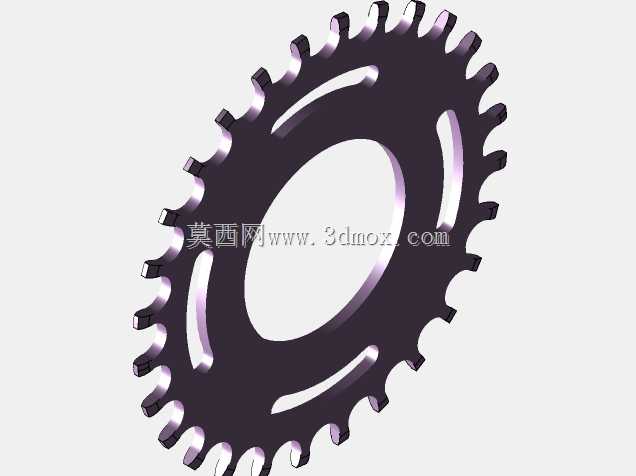

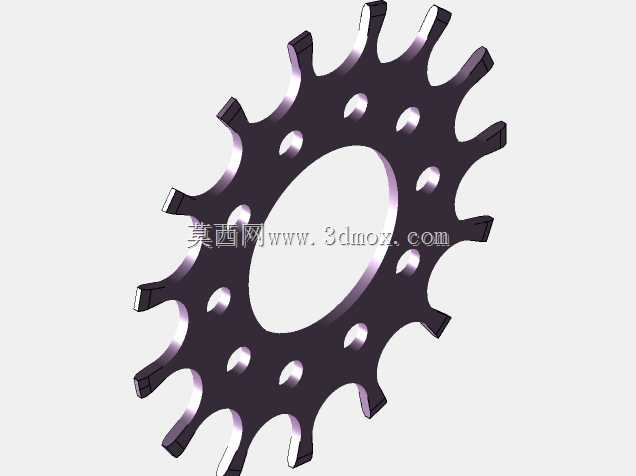

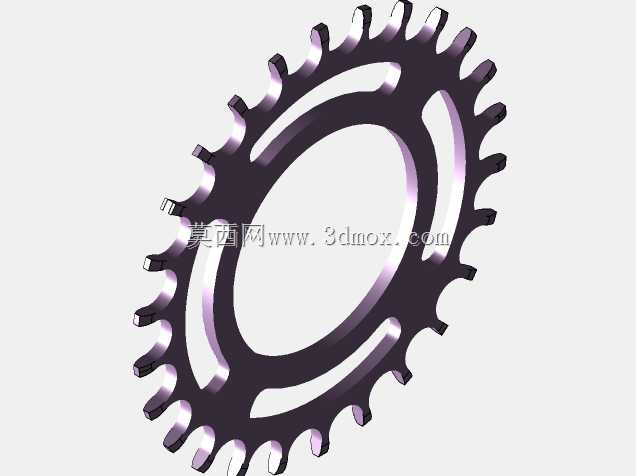

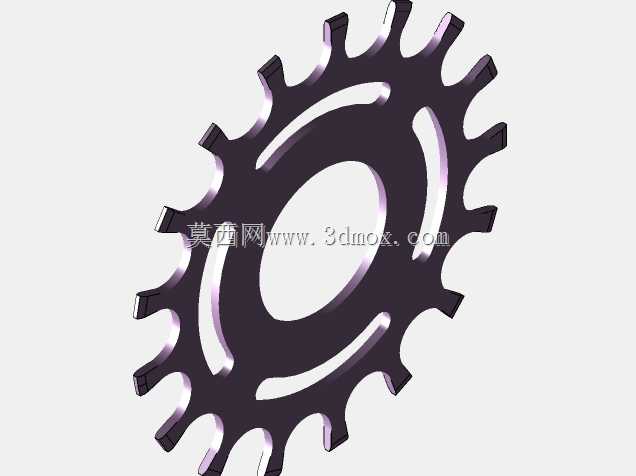

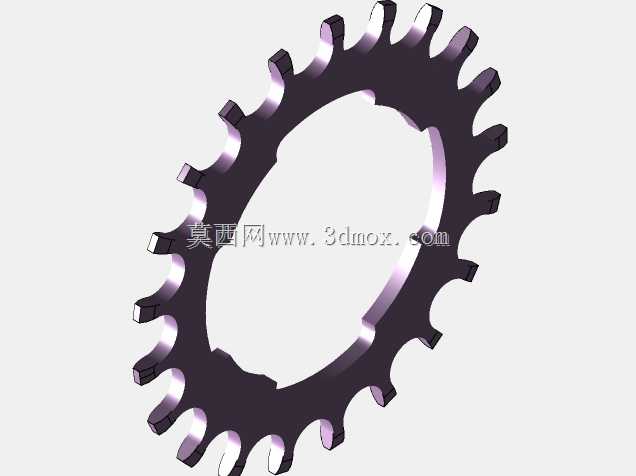

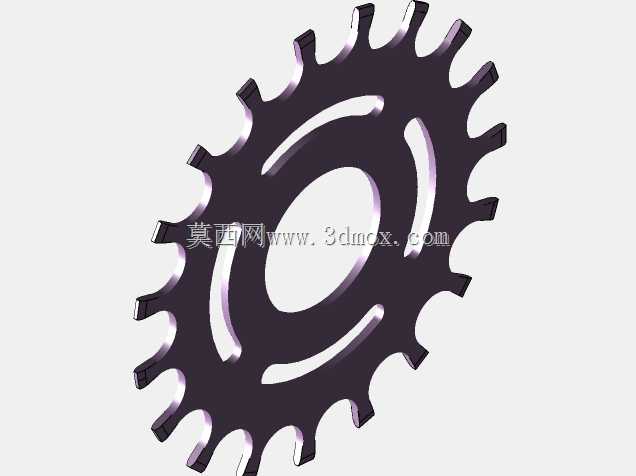

　　这套链轮与链条传动组件的建模工作，核心围绕链传动在中低速重载工况下的啮合可靠性展开，区别于普通齿轮传动的线接触形式，链传动依靠滚子与链轮齿槽的逐齿啮合传递扭矩，在机床进给机构、农机输送线、工业流水线传动段这类中心距较大、不适合齿轮直接啮合的场景中应用十分广泛。实际选型阶段首先要明确安装边界：链轮分度圆直径由选定链条节距和主动轮齿数共同决定，本次设计选用的链条节距为19.05毫米，配套小链轮齿数设定为12齿，大链轮齿数为30齿，对应小链轮分度圆直径约73.5毫米，大链轮分度圆直径约182.5毫米，齿顶圆在分度圆基础上叠加滚子直径的修正量，最终外圆尺寸控制在190毫米以内，链条总长度根据两轮中心距预留2到3节的张紧调节余量，避免运行中链条磨损伸长后出现跳齿故障。

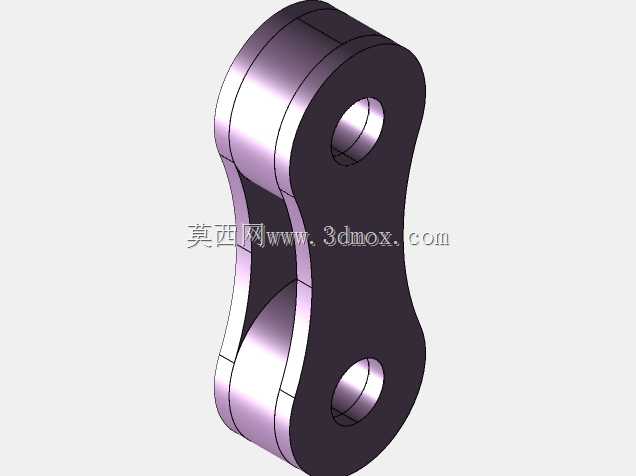

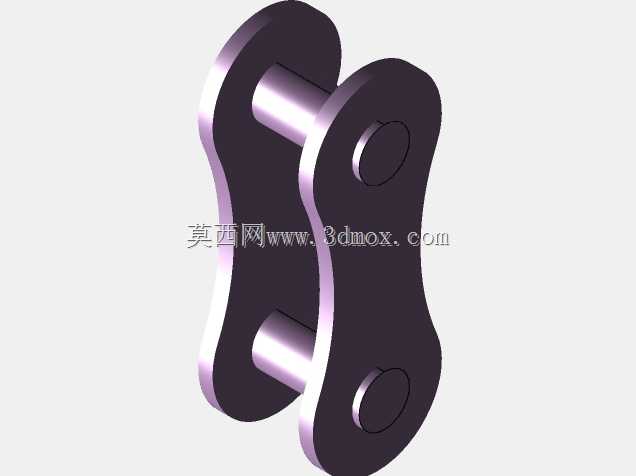

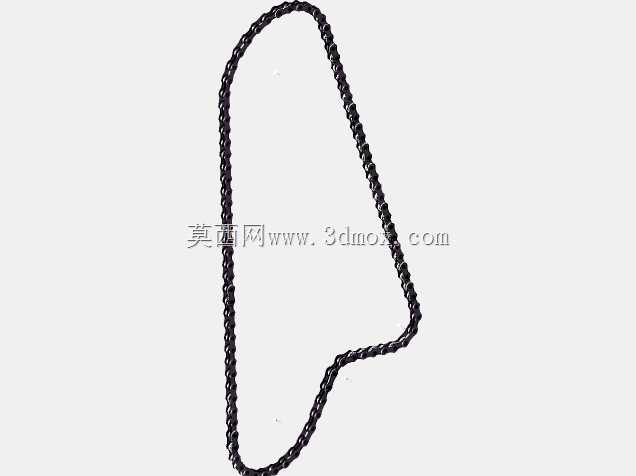

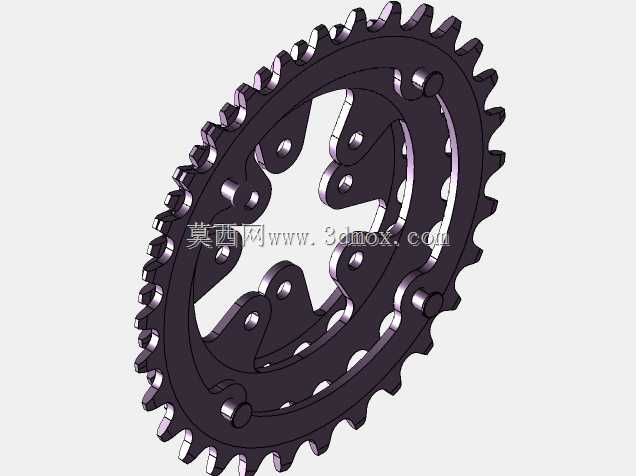

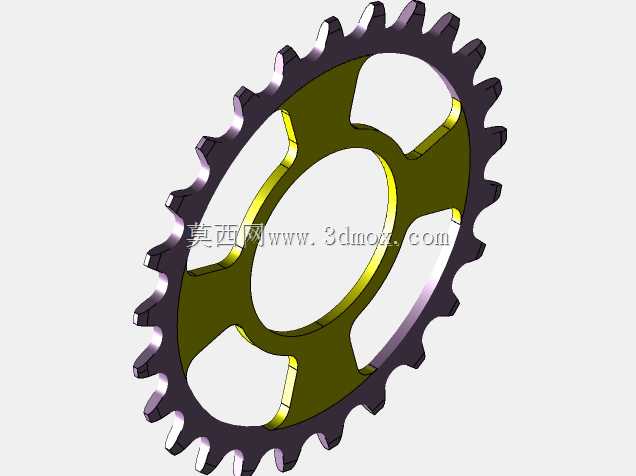

　　建模过程中齿槽轮廓的绘制是最关键的环节，不能直接套用普通渐开线齿轮的齿形逻辑：链轮齿槽的工作段需要匹配滚子外径，齿侧圆弧的圆心位置要根据节距角偏移，节距角为360度除以链轮齿数，齿沟圆弧半径取滚子直径的0.5025倍，保证滚子落入齿槽时能完全贴合，不会出现卡滞或点接触应力集中的问题。齿顶部分要做倒角修形，方便链条啮入时顺利导向，避免链节刚接触轮齿时发生刚性撞击。链条部分采用逐节装配的逻辑，内链节由两片内链板、两个套筒、两个滚子组成，外链节由两片外链板和两个销轴组成，相邻链节通过销轴和套筒的间隙配合实现弯折，建模时要严格控制链板的孔位中心距等于链条节距，套筒外径和滚子内径保留合理的转动间隙，销轴两端和外链板采用过盈配合固定，还原真实链条的装配约束关系。

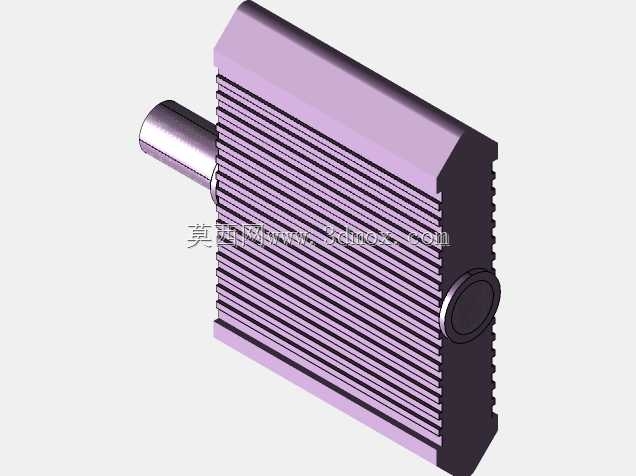

　　从实际使用场景来看，这套传动组适配CA6140普通车床的进给传动改造场景，也可以直接复用在各类输送设备的动力输出端：当电机输出转速在100到500转每分钟区间时，链传动的平均传动比可以保持稳定，不会像带传动那样出现打滑丢转的问题，同时整体结构对安装平行度的容忍度比齿轮传动更高，两轮轴线的平行度误差在0.5毫米每米范围内都可以正常运行，不需要高精度的箱体定位。设计时还预留了张紧轮的安装接口，当中心距超过500毫米时，可以在链条松边加装张紧轮，补偿链条磨损后产生的伸长量，延长整套传动件的使用寿命。

　　结构校核阶段重点验证了三个维度的干涉风险：首先是链条绕入链轮时，相邻链节的弯折角度不能超过链条允许的最大弯折角，12齿小链轮对应的单节弯折角为30度，常规标准滚子链的允许弯折角普遍大于这个数值，不会出现链节卡死；其次是链板和链轮齿侧的侧向间隙，每侧预留1到2毫米的偏移量，补偿安装时的轴向对齐误差；最后是传动组外围的安全边界，链轮齿顶到设备防护罩内壁预留至少20毫米的间隙，链条运行轨迹下方预留排屑空间，避免加工产生的金属碎屑卡入滚子和套筒的配合间隙，造成链条异常磨损。整套模型的参数全部关联驱动，修改链条节距、链轮齿数、滚子直径这几个核心参数后，齿槽轮廓、链板尺寸、整体装配位置都可以自动更新，后续同系列不同传动比的链轮组设计不需要重新绘制草图，只需要调整参数即可快速生成新的结构，大幅提升同类传动件的设计效率。
