缸径40行程50紧凑型标准气动气缸

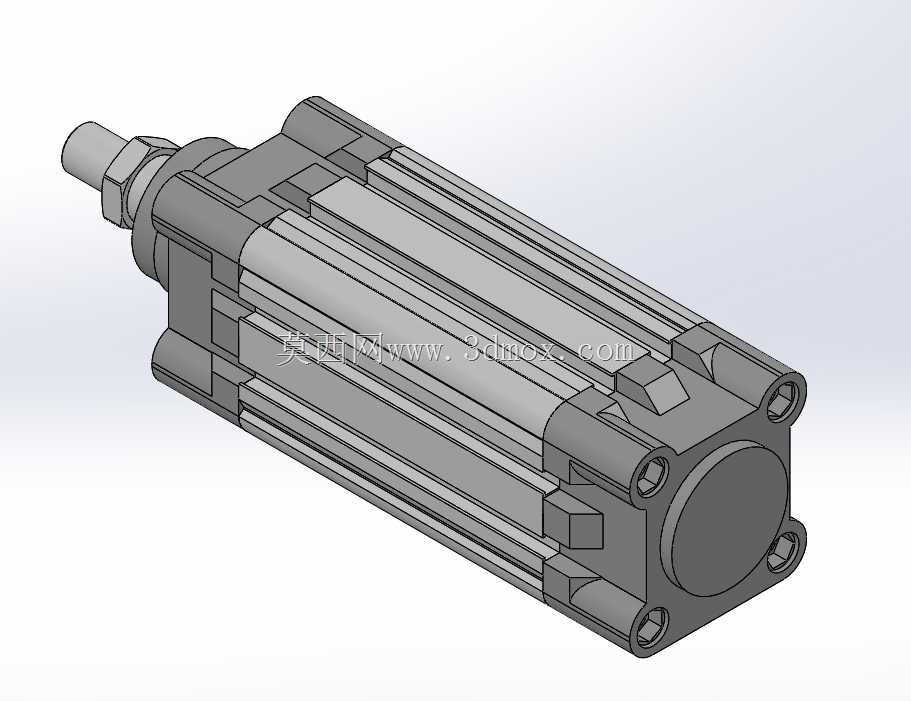

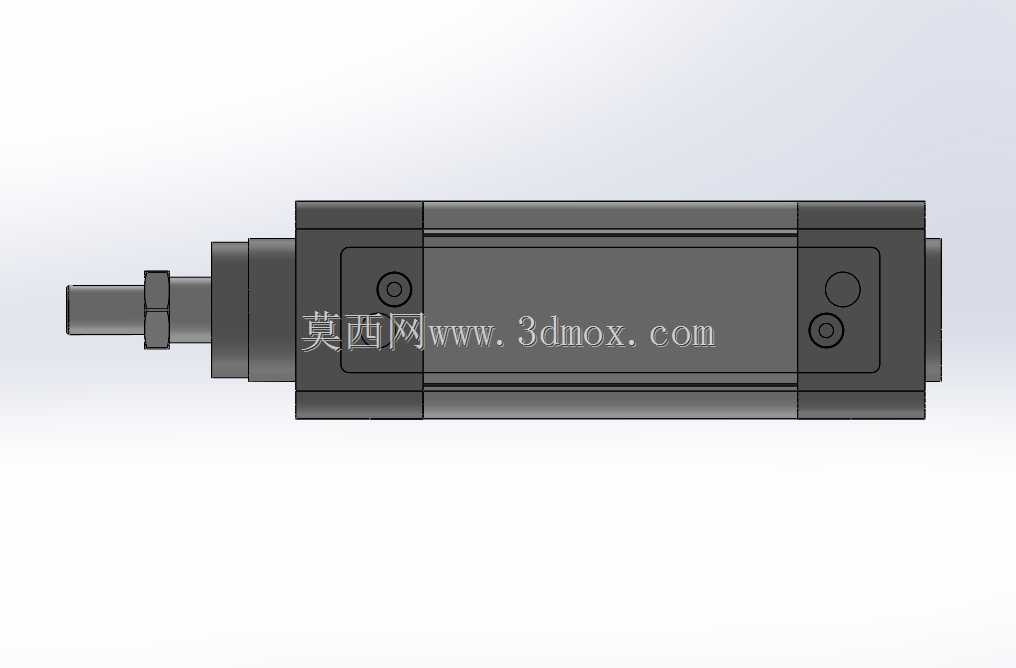

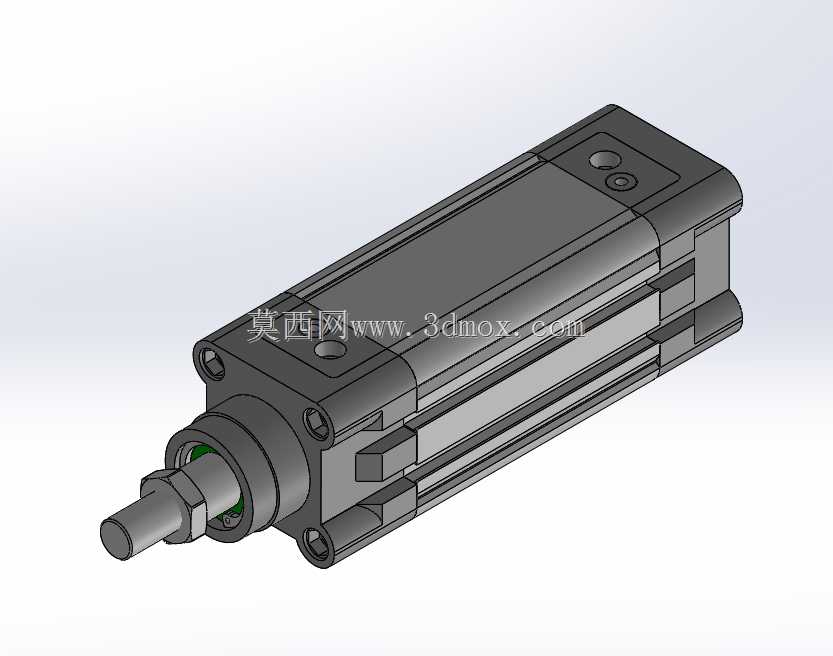

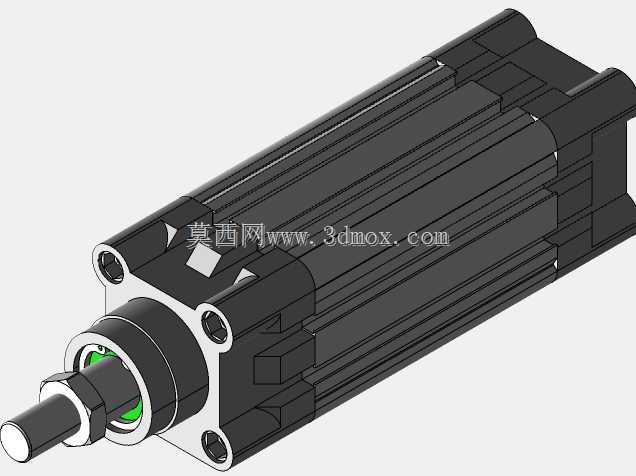

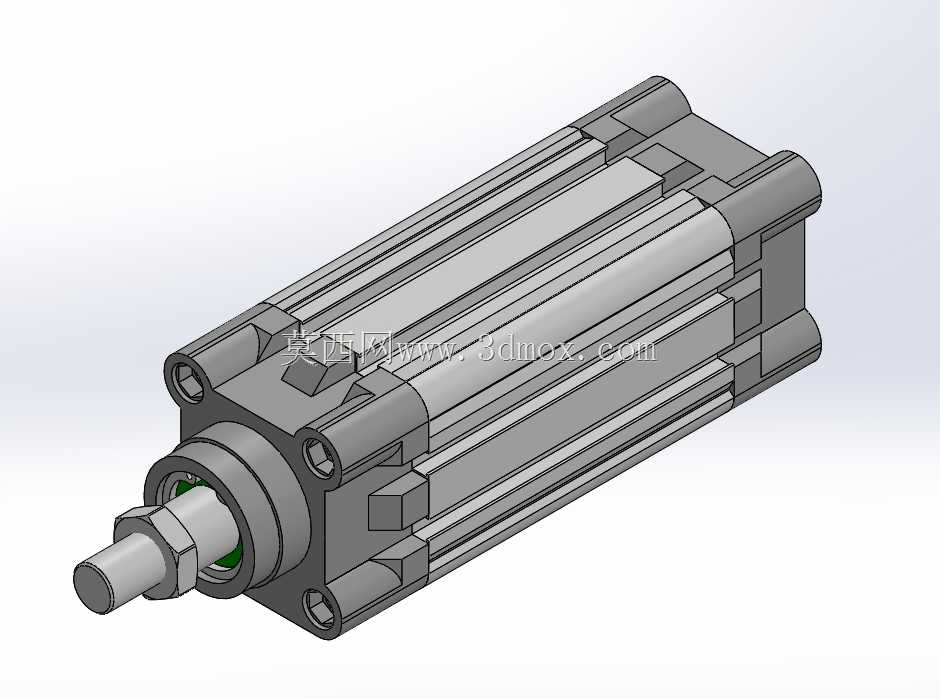

　　这款紧凑型标准气动执行气缸，缸体内径为40mm，活塞杆伸出有效行程为50mm，是自动化产线、工装夹具、机床上下料工位里应用频次极高的直线驱动元件，整体结构参照通用拉杆式标准气缸的成熟布局搭建，三维建模完整还原了缸筒、端盖、活塞杆、拉杆紧固结构、进出气口以及前端安装接口的全部细节，可直接用于设备布局干涉校验、气动回路选型匹配以及工装结构设计参考。

　　从实际设备集成的场景来看，这类短行程中小缸径气缸最常出现在机床加工工位的辅助动作环节：比如CA6140这类普通车床改造自动化上下料时，它可以承担工件的侧向顶紧、料道挡料、防护门短距离推拉动作；在组装工装里，它配合压头可以完成小零件的压合、定位销的插拔、夹具的快速夹紧松开；在包装、分拣设备上，50mm的行程刚好覆盖推料、拨料、挡停的动作距离，不会因为行程过长增加缸体总长度，挤占机架内部的安装空间。缸径40mm的规格在0.5MPa常规工作气压下，理论理论输出推力可以达到六百牛左右，回程拉力也接近五百牛，足够应对绝大多数非金属工件、小型金属件的推压、夹紧需求，不需要选用更大缸径造成成本和空间的浪费。

　　结构设计上，这款气缸采用四根外置拉杆将前后端盖与铝合金缸筒拉紧固定，缸筒外壁的成型加强筋既提升了缸体的抗形变能力，也让整体外形和市面上主流的标准气缸安装尺寸完全兼容，用户在替换旧件或者做设备改型时，不需要重新调整安装孔位。前端盖处集成了活塞杆的导向衬套与防尘密封结构，建模时还原了端盖内侧的缓冲密封圈槽位，活塞运行到行程两端时可以通过气缓冲降低撞击噪音，避免硬冲击损坏连接的工装部件。活塞杆前端加工有标准外螺纹，配套锁紧螺母，可以直接连接浮动接头、推板、压头或者鱼眼接头，适配不同的外接负载连接需求；缸体两侧的进出气口采用标准内螺纹接口，可直接插接快插气管，搭配电磁阀即可完成双向动作控制。

　　安装边界方面，该气缸总长度由50mm行程加上两端端盖、活塞杆伸出段构成，整体径向轮廓在缸径40mm的基础上叠加拉杆的外凸尺寸，布局时需要在缸体四周预留至少10mm的气管走线空间，前端活塞杆运动方向要预留出完整的50mm伸出避让空间，不能在活塞杆行程路径上布置其他管线或结构件。缸体前后端盖预留的通孔安装位既可以支持从端面穿螺丝做法兰式固定，也可以配合脚架、浮动支撑做侧面安装，适配卧式、立式甚至倾斜布置的工位需求。建模时所有配合面的尺寸都按照实际量产气缸的公差区间设定，端盖和缸筒的贴合面、活塞杆和导向套的配合间隙都做了还原，在做三维装配时可以直接模拟气缸的动作行程，校验活塞杆全伸全缩状态下和周边工件、夹具的干涉情况，提前在设计阶段排除安装后动作卡滞、行程不足的问题。

　　不同于薄型气缸的短体设计，这款拉杆式标准气缸的侧向承载能力更强，活塞杆导向长度更长，在承受轻微径向负载时不容易出现活塞杆偏磨、密封件漏气的问题，适合工况相对复杂、动作频率中等的工业现场使用，模型完整呈现的所有外部结构特征，都可以直接作为气动系统设计、设备三维布局的可靠参考。
