小型福特发动机气门室盖结构

　　该结构件面向小排量福特发动机配气机构的上部封闭需求，核心作用是覆盖缸盖顶部的气门、摇臂、凸轮轴润滑区域，把曲轴箱通风带出的机油雾约束在罩壳内部，同时为机油加注、油气分离和外部管路连接提供安装界面。实物在整机上处于发动机最上方的可视位置，既承受冷热交替下的内部微压波动，也要隔离润滑油飞溅，避免机油从配气机构上方外泄；罩壳内侧形成的回流通道可让附着在壁面和筋板上的油液沿侧壁回到缸盖油道，减少机油随通风气流进入进气系统的风险。

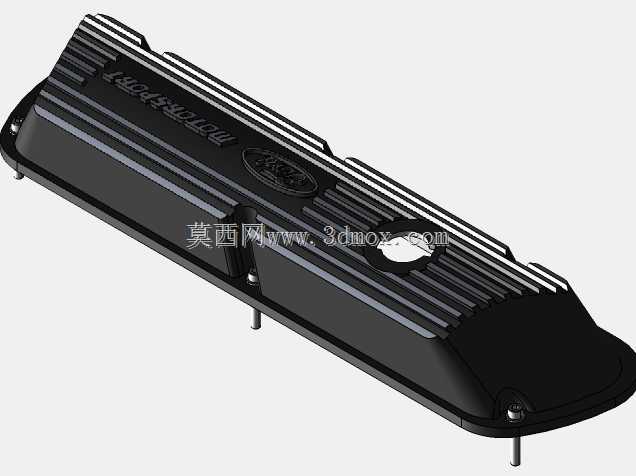

　　外形采用长条形浅腔布局，长度方向顺着缸盖列布置，两端按缸盖轮廓做收窄和圆角过渡，底部为连续密封贴合面。建模时需要优先锁定底平面轮廓、螺栓孔位置和罩壳高度边界，因为这些尺寸直接决定与缸盖的安装关系；底平面不能简单按平板处理，需保留与密封垫配合的均匀压紧带，周边螺栓孔附近设置局部加厚凸台，使拧紧力能够通过凸台传递到密封面，降低罩壳局部翘曲造成的渗油概率。

　　上表面布置有多条平行散热筋，筋条沿长向延伸并在端部形成连续视觉面。散热筋并非单纯装饰：发动机停机后罩盖区域温度变化明显，增加筋板可扩大外表面与空气的接触面积，帮助润滑油热量向外散发；筋条之间的凹槽也提高了薄板状罩壳的抗弯刚度，使长跨度顶盖在螺栓压紧和内部压力循环下不易产生鼓胀或共振。筋条高度、间距和根部圆角需要协调，过密会增加成型和清砂难度，过高则可能在振动工况下形成局部薄弱；根部保留圆角可缓解应力集中，也有利于铸造或模压时材料充填。

　　罩壳顶面设置机油加注口和品牌标识区域。加注口周围做凸起环面，便于加注盖旋合或卡接，并在盖体下方保留密封面；开口位置应避开罩壳最低回流路径，同时保证维修人员在整车机舱内能够直接触及。标识区域略高于相邻筋面，建模时可作为独立浅凸特征处理，周围过渡面需平顺，避免突兀台阶造成油污积聚。侧面和端部的小凸台用于连接通风管、固定附件或布置传感器接口，凸台内部根据功能决定是否开通孔；涉及通气的接口需与罩内高位空间连通，避免机油液面波动时直接堵塞通道。

　　安装边界主要由缸盖顶面、密封垫轮廓、螺栓点位和周边机舱间隙共同限定。底腔深度要包住气门室运动件，并保留机油飞溅与油气分离空间；外壁最高点不能与发动机盖、进气管、线束插件发生干涉。螺栓通常沿周边分布，孔位间距不宜过大，长直边中部需要设置压紧点，以保证密封垫压力连续。罩壳下方伸出的定位或固定杆体现了装配导向关系，建模时应体现其与缸盖或支架的对应位置，杆端连接结构要考虑拆装时的对中，避免工人在盲装状态下反复磕碰密封面。

　　从结构设计角度看，这类阀盖属于典型的薄壁承压密封件，难点不在复杂传动，而在刚度、密封、热变形和维修可达性之间取得平衡。三维建模应先建立缸盖贴合基准和内腔包络，再反向生成外壁、筋板、加注口和安装凸台；壁厚过渡要均匀，法兰边与顶面筋条交接处不能出现突变厚壁。用于整机布置时，还需核对罩壳外部轮廓与点火线圈、油管、通风软管的间隙，确保发动机运行振动后仍有安全距离。整体结构适合用于发动机教学、缸盖罩改型设计、密封方案验证以及机舱装配干涉检查。
