带散热叶片结构的动力飞轮三维设计

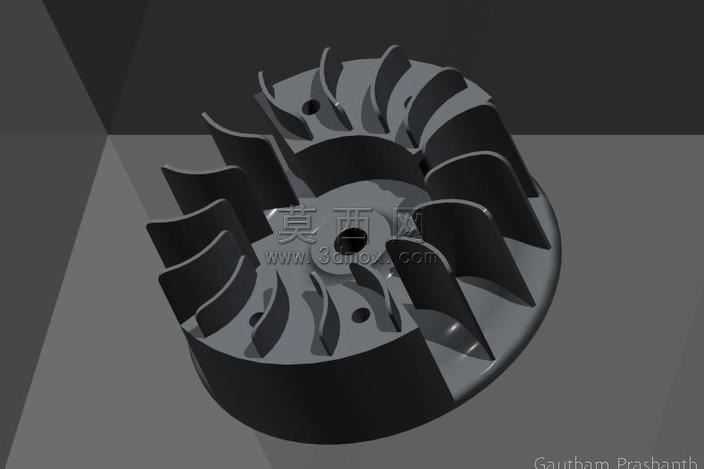

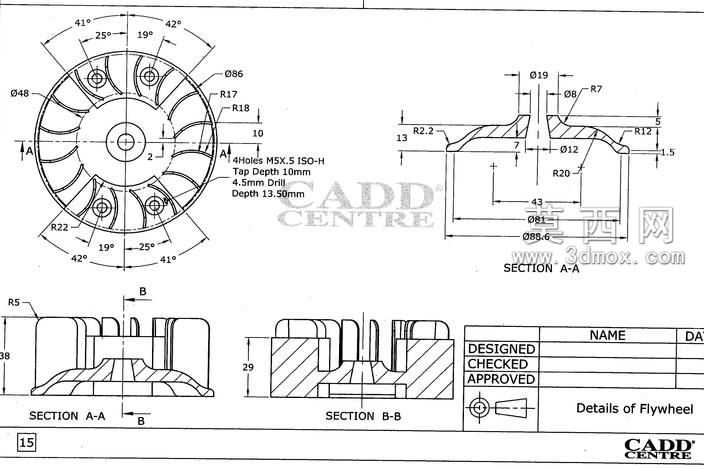

本作品为带集成散热叶片结构的动力飞轮三维建模设计，整体采用圆盘式回转主体结构，建模过程中以中心安装轴孔为基准原点，先完成轮盘基体的回转特征构建，精准控制轮盘的轴向厚度与径向尺寸，保证整体回转体的同轴度公差符合机械传动部件的设计要求。在轮盘的上端面，沿圆周方向均匀阵列排布多组弧形散热叶片，叶片采用变曲率弧形截面设计，建模时先绘制单组叶片的引导线与截面轮廓，通过扫掠特征生成单个叶片实体，再通过圆周阵列命令完成全部叶片的均匀排布，阵列过程中严格控制相邻叶片的夹角公差，保证整体动平衡性能满足高速回转的使用需求。叶片与轮盘基体的衔接位置做了平滑过渡圆角处理，既可以降低回转过程中的风阻，也能减少应力集中问题，提升部件的结构强度。在轮盘靠近外缘的位置，均匀开设多组圆形减重通孔，建模时通过拉伸切除特征完成孔位加工，孔位同样沿圆周方向均匀分布，在保证整体转动惯量符合设计要求的前提下，尽可能降低飞轮的整体自重，减少动力损耗。中心安装孔位置设计有定位沉台结构，可与动力输出轴实现精准配合，保证安装后的同轴度。渲染阶段采用哑光深灰金属材质模拟铸铁飞轮的真实质感，调整材质的粗糙度与金属度参数，还原铸铁部件表面的细微磨砂质感，场景采用三点布光方案，主光源从侧上方投射，突出叶片的弧形轮廓与结构层次，辅助光源补全暗部细节，避免阴影区域过黑丢失结构信息，背景采用低饱和度的几何拼接场景，既突出飞轮主体结构，也保证整体渲染效果的专业质感。设计过程中充分考虑飞轮的实际使用场景，兼顾储能、散热、减重多重功能需求，叶片结构除了可以在飞轮高速回转时带动空气流动，为相邻的动力部件提供辅助散热效果，也可以通过叶片的弧形结构优化转动惯量分布，让飞轮的储能效率更优，整体结构无冗余特征，所有倒角、圆角、孔位都符合机械加工的工艺要求，可直接用于后续的工程图生成与加工制造环节。
