1.5英寸150磅带颈对焊突面法兰结构

　　该零件为1.5英寸公称通径、150磅压力等级的带颈对焊突面法兰，属于压力管道系统中应用极为广泛的端部连接构件，其三维结构完整还原了法兰盘、锥形过渡颈、中心通孔与周向螺栓孔的全部几何特征，可直接用于管道布置设计、设备接口匹配与装配干涉校验。

　　从现场使用场景来看，这类法兰主要承担两段钢管之间、钢管与泵阀设备之间、容器管口与工艺管线之间的可拆卸连接任务。在石油化工、给排水、蒸汽输送、压缩空气管网以及普通工业流体管路中，突面（RF）密封面是最常用的密封形式：法兰盘正面加工出一圈凸起的环形密封台面，装配时在两片法兰之间夹持非金属垫片或缠绕垫片，通过周向均布的螺栓施加预紧力，使垫片被压实于突面之间，从而实现介质的静密封。带颈对焊（WN）结构的核心优势在于颈部采用锥形过渡，法兰与钢管通过环向对接焊缝连为一体，焊缝质量可通过射线或超声检测，整体刚度与抗疲劳性能远优于平焊法兰，因此更适合承受较高压力、温度波动以及管道附加弯矩的工况。

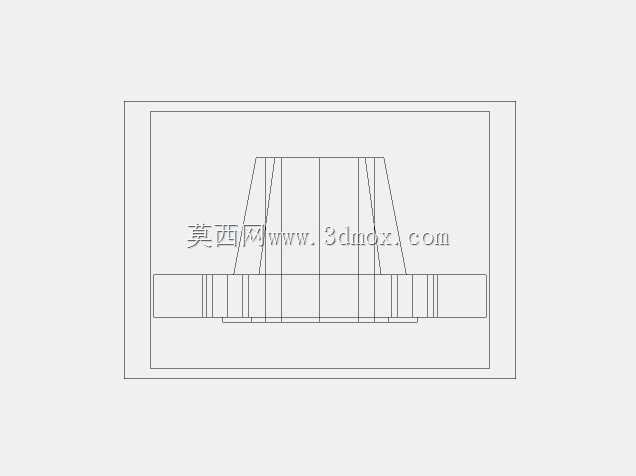

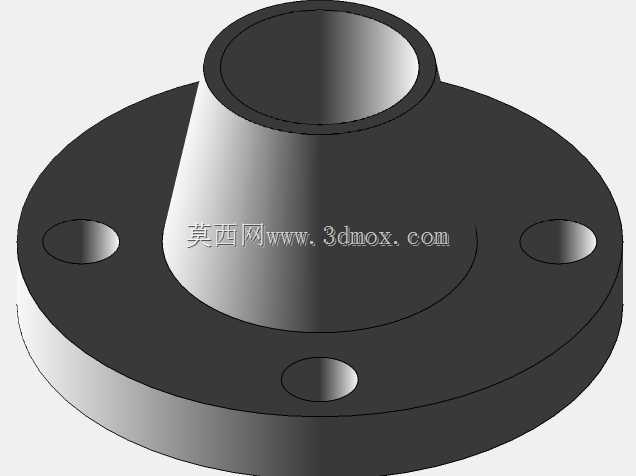

　　结构设计上，模型下部为圆形法兰盘，盘面上沿圆周均匀分布四个螺栓通孔，用于穿装螺栓；盘体中心向上延伸出逐渐收窄的锥形高颈，颈端为与钢管对接的焊口，中心通孔贯通整个零件，保证流体通道连续。锥形颈的存在并非单纯的造型变化，而是通过截面的平缓过渡，降低法兰盘与筒颈交接处的应力集中，使管道在内压作用下产生的薄膜应力能够平顺传递到法兰环，避免转角位置出现峰值应力。法兰背面与颈部衔接处、螺栓孔周边以及密封面外缘的圆角处理，都对应着实际锻件或轧制件的工艺要求，建模时保留这些过渡特征，才能在有限元分析中得到接近真实的应力分布结果。

　　安装边界方面，布置该法兰时需要在法兰盘外侧预留足够的螺栓装拆空间：周向四个螺栓孔的位置决定了扳手的操作角度，管道轴线方向则要留出两片法兰对合、垫片放入以及螺栓穿入的间隙。法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径、密封面突台直径与高度、颈部外径与壁厚、法兰总高度等尺寸均需与对应压力等级的管法兰标准保持一致，选型时既要核对公称通径与压力等级，也要确认钢管壁厚与颈端焊口尺寸匹配，避免现场组对时出现错边。三维建模过程中，先以旋转特征生成法兰盘与锥形颈的主体轮廓，再在盘面上按分度圆阵列切除螺栓孔，最后对密封面突台和各过渡圆角进行细化，能够保证零件轴对称关系准确、螺栓孔分度均匀，为后续生成工程图、统计材料以及进行管路装配提供可靠的几何基础。
