机床用立式安装支座结构设计

　　在普通车床进给系统、小型工装夹具以及台式检测辅具的布局里，这类带双安装耳的立式支座常被用作油路转接、导向轴支撑或者小型执行元件的承载基体。零件底部的两个带沉孔的耳板直接贴合设备安装基面，通过内六角螺栓完成锁紧，耳板向外延展的轮廓让螺栓装配空间完全敞开，现场打紧时套筒不会和主体侧壁发生干涉，这也是支座类零件优先采用外延耳板而非在主体内部开孔的核心原因。

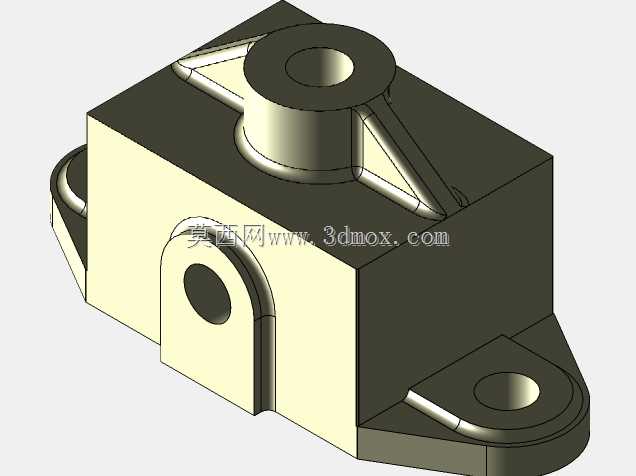

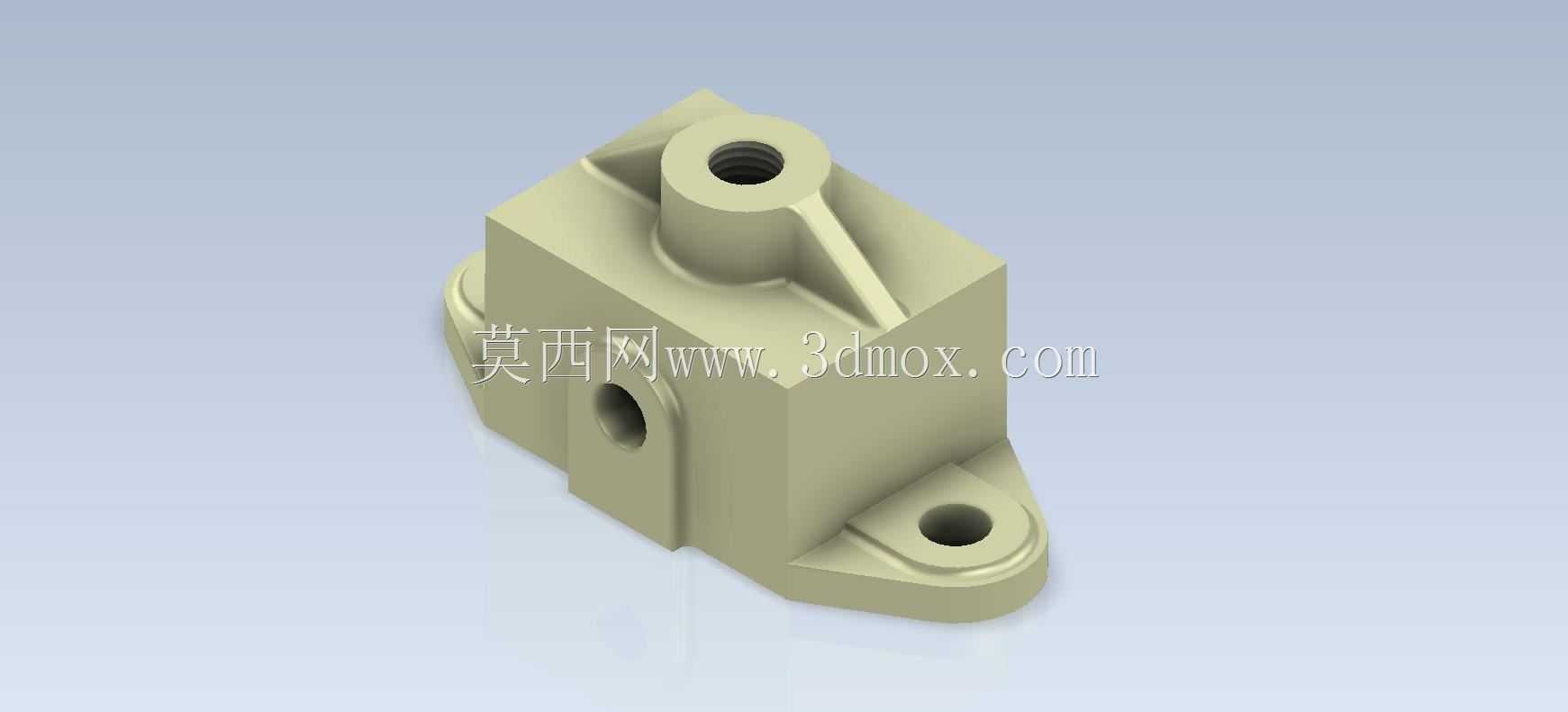

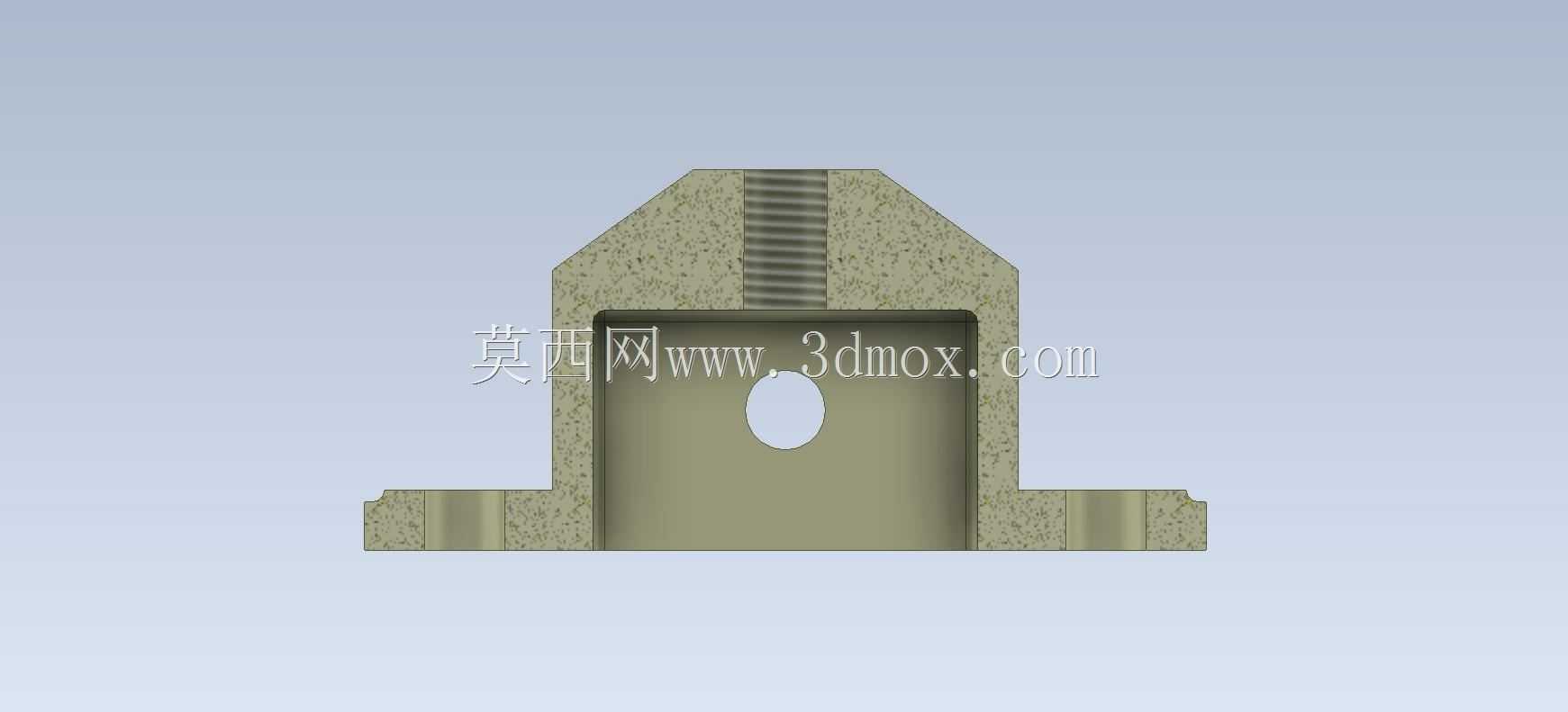

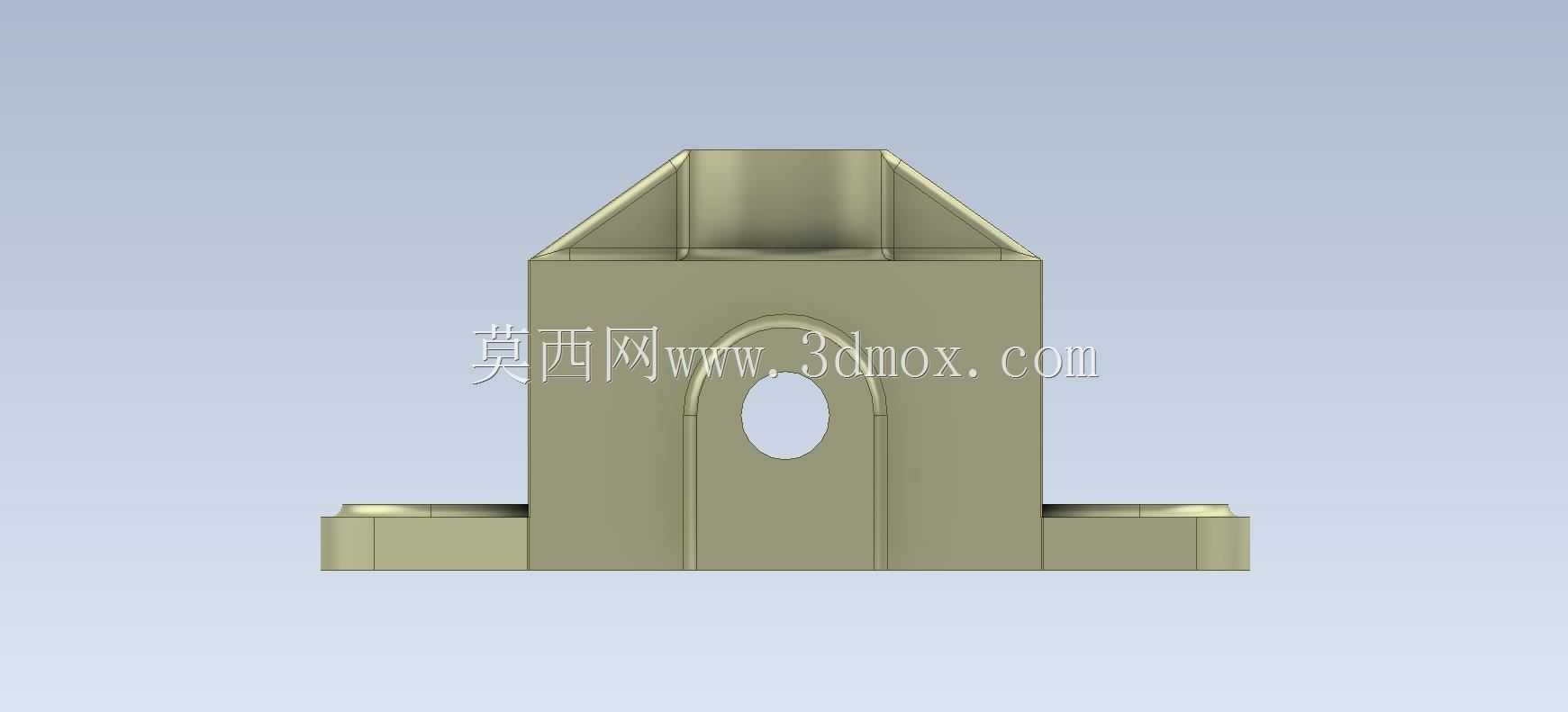

　　从受力路径来看，设备运行中产生的径向载荷会先传递到支座上部的圆柱凸台，凸台和下方方块主体之间增设的三角形加强筋，刚好沿着载荷的主要传导方向布置，筋板两侧和圆柱面、方块顶面完全融合，既避免凸台根部出现应力集中，也不用把整个主体壁厚做厚，在保证刚性的前提下把铸件重量控制在合理区间。主体侧面开设的横向通孔和顶部凸台的轴向内螺纹孔垂直贯通，这类孔系在润滑系统里可以作为油路交汇节点，接入管接头后实现润滑油路的转向分配；如果用作机械限位支座，横向孔可以穿入锁紧销，和顶部装入的调节螺钉配合，完成对移动部件行程的微调锁定。

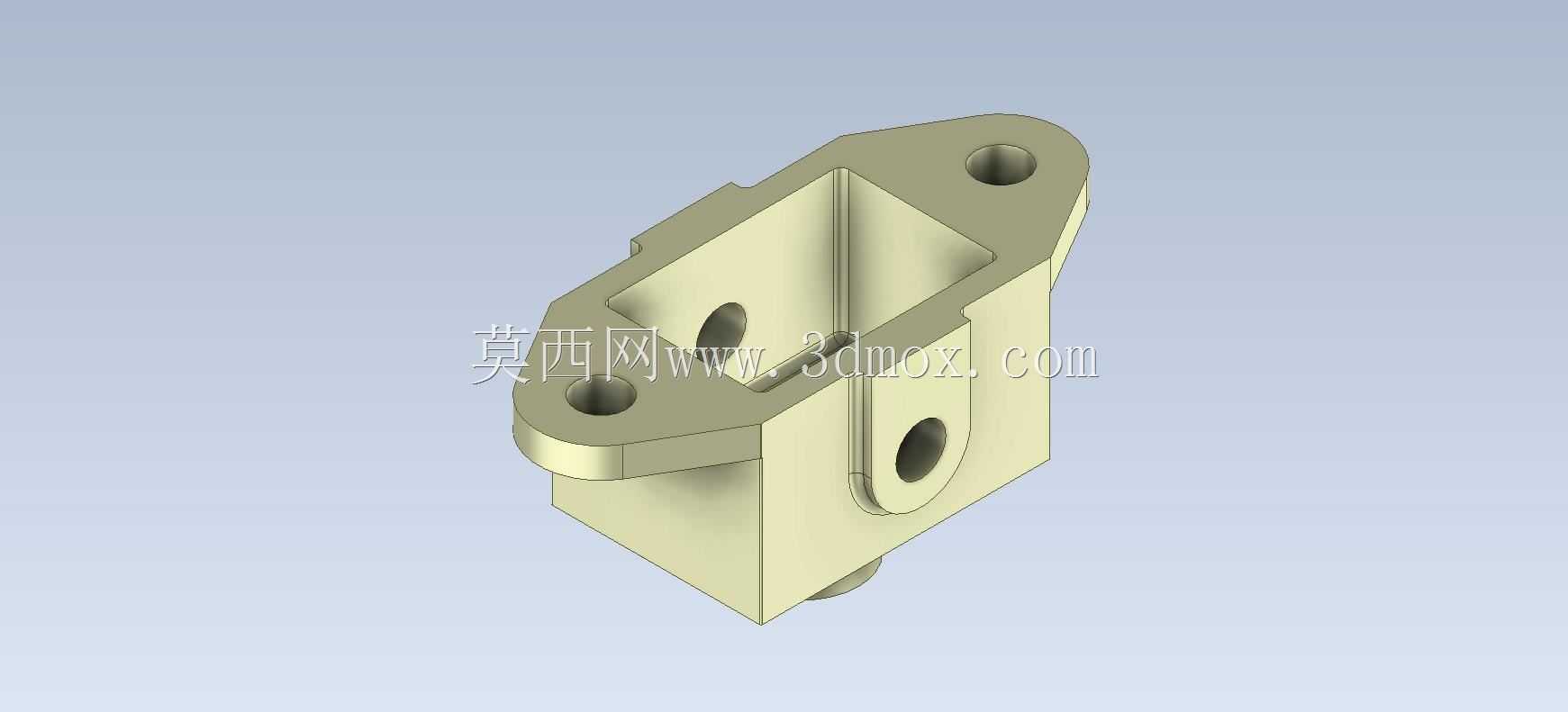

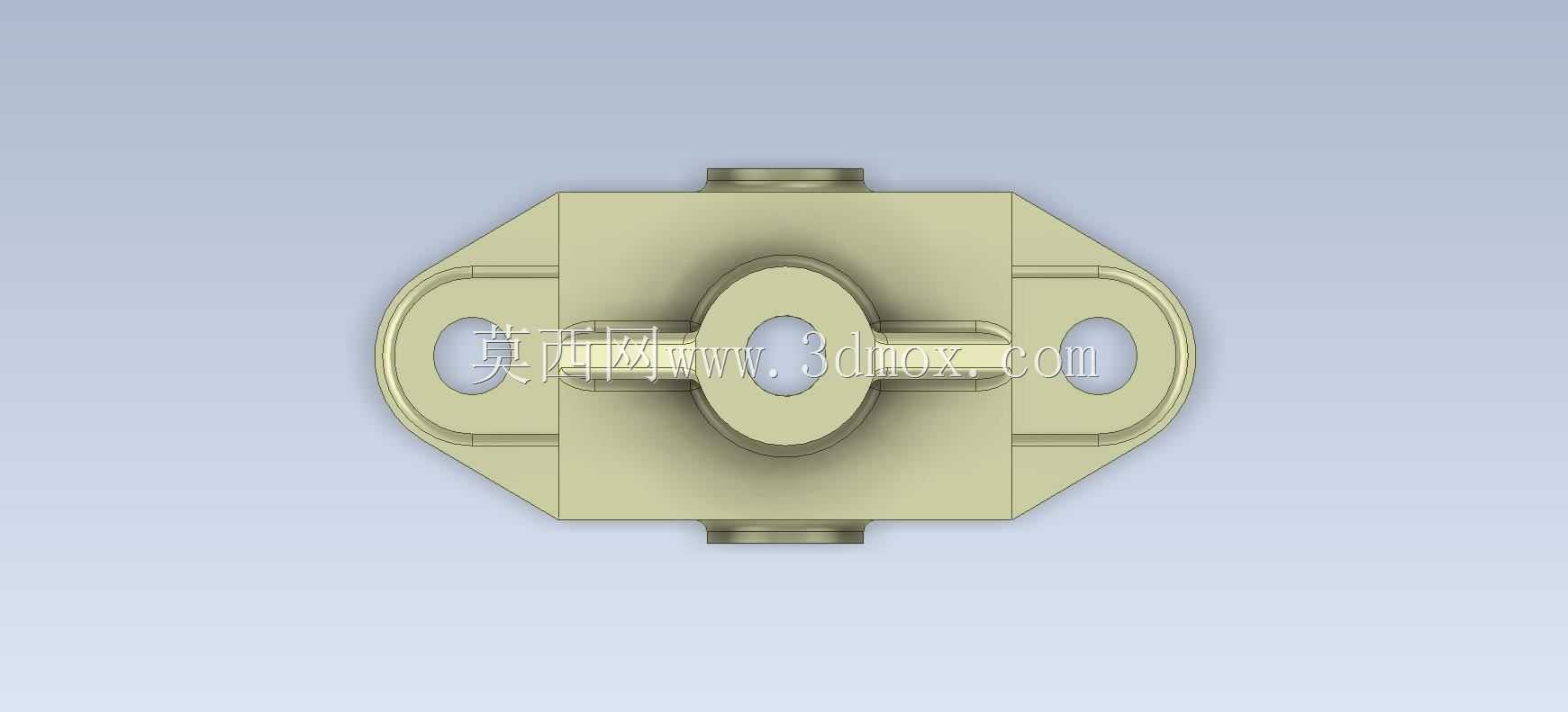

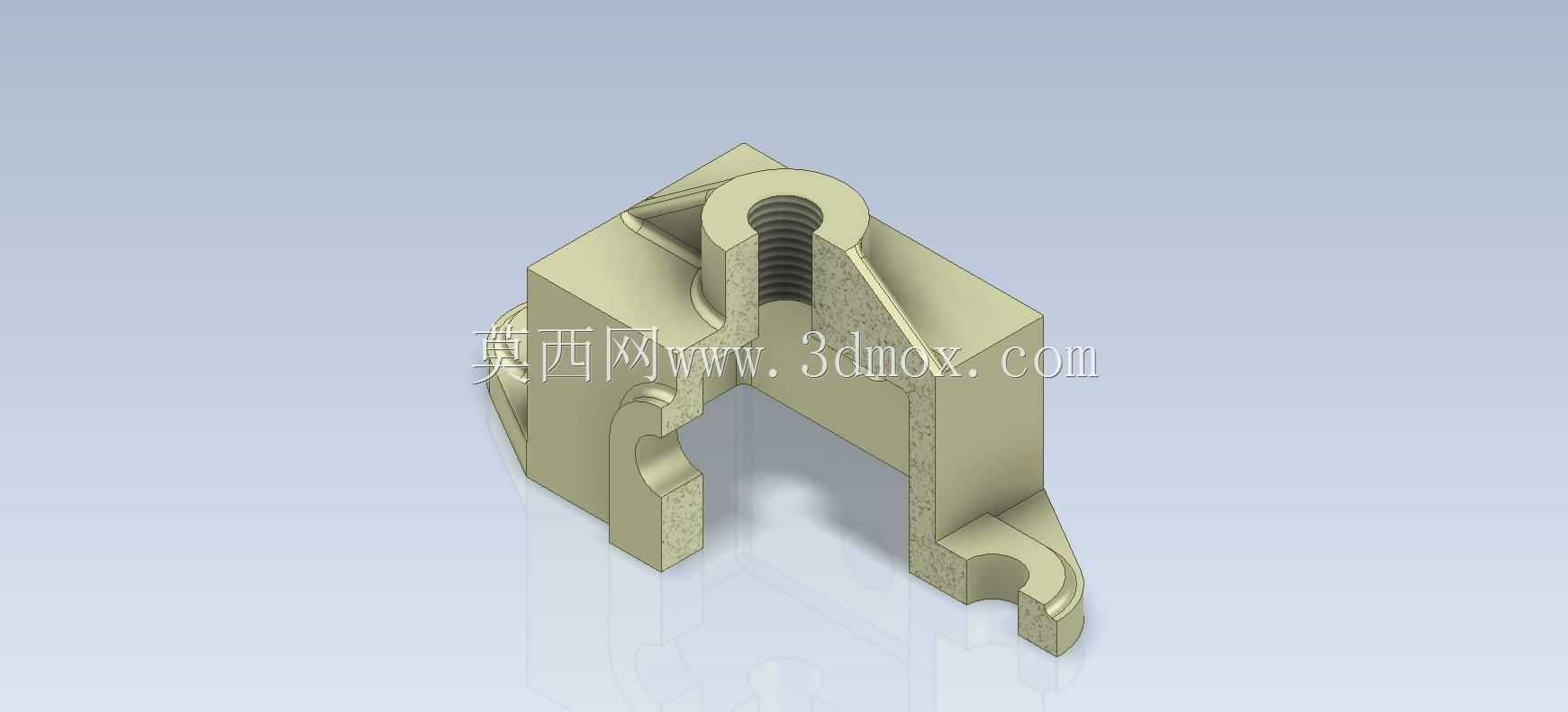

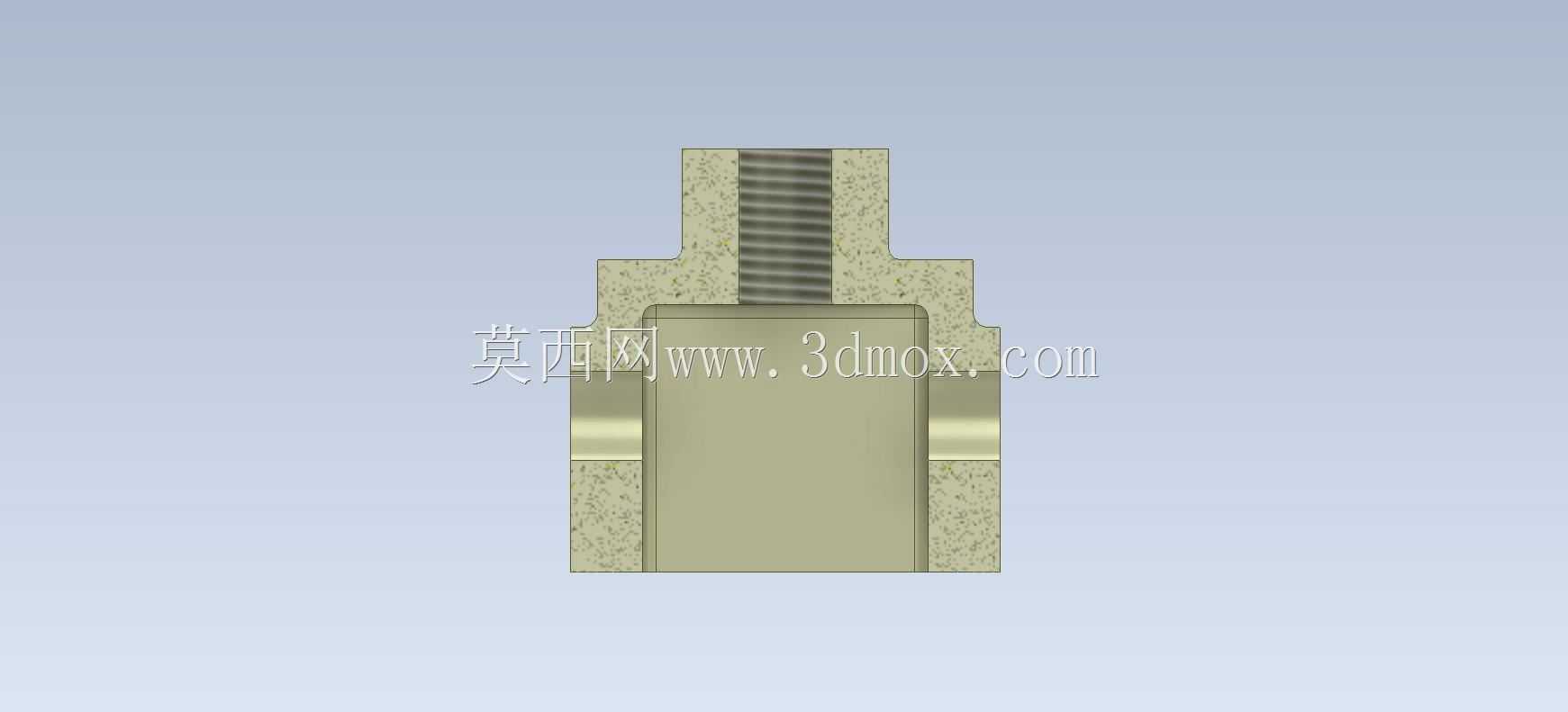

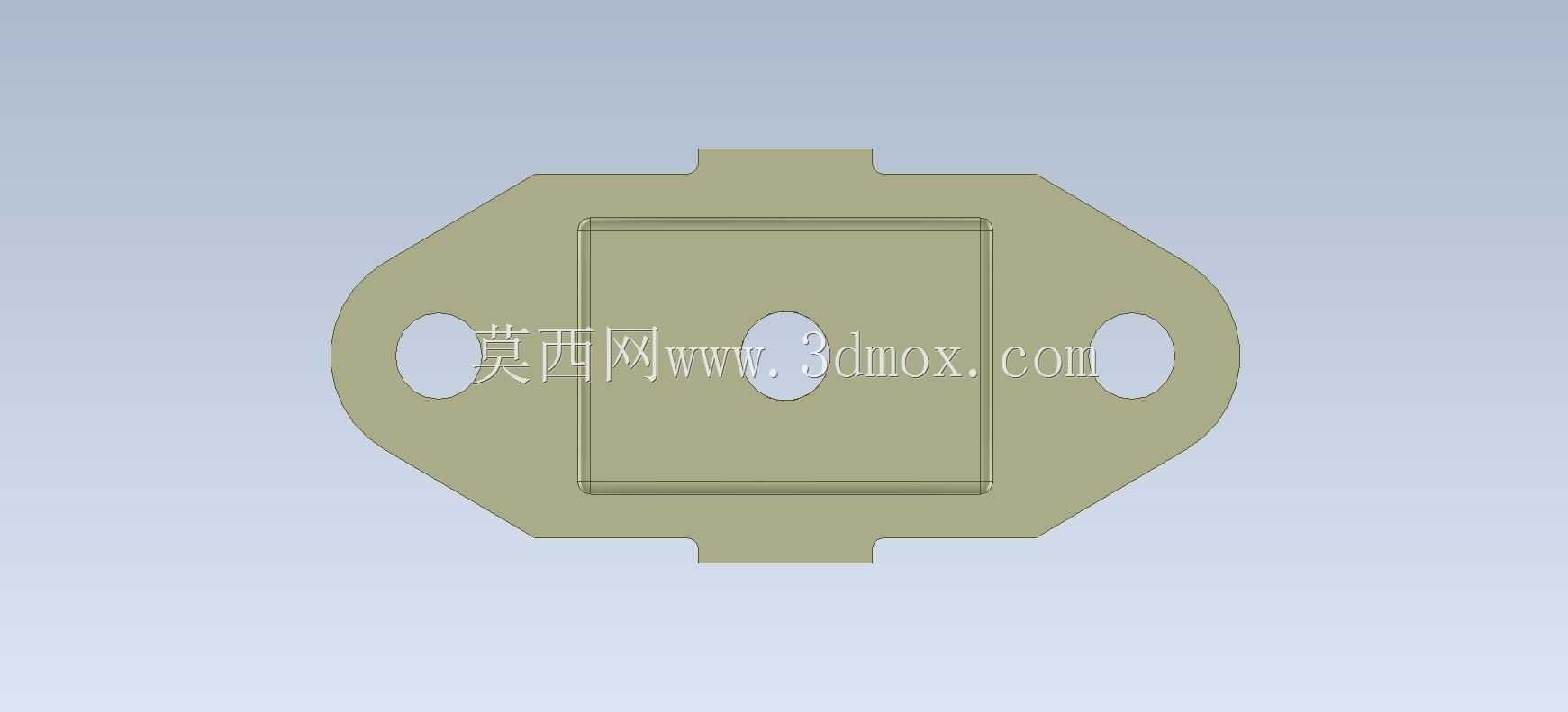

　　建模过程中首先要锚定安装基准：先绘制底部双耳的轮廓，保证两个安装孔的中心距和设备基面预留的螺孔位置完全匹配，耳板底部和主体底面共面，保证装配后整个支座没有悬空点。方块主体的棱边全部做了铸造圆角处理，避免铸件冷却时在尖角位置产生缩孔缺陷，也能消除后续机加工环节的应力集中。顶部圆柱凸台的内螺纹孔深度需要满足螺纹旋合长度要求，孔底预留的退刀空间符合攻丝工艺规范，侧面横向孔和主体内壁相交的位置做了相贯线处理，实际加工时先完成横向孔钻削再加工顶部螺纹，能有效避免钻头偏斜。

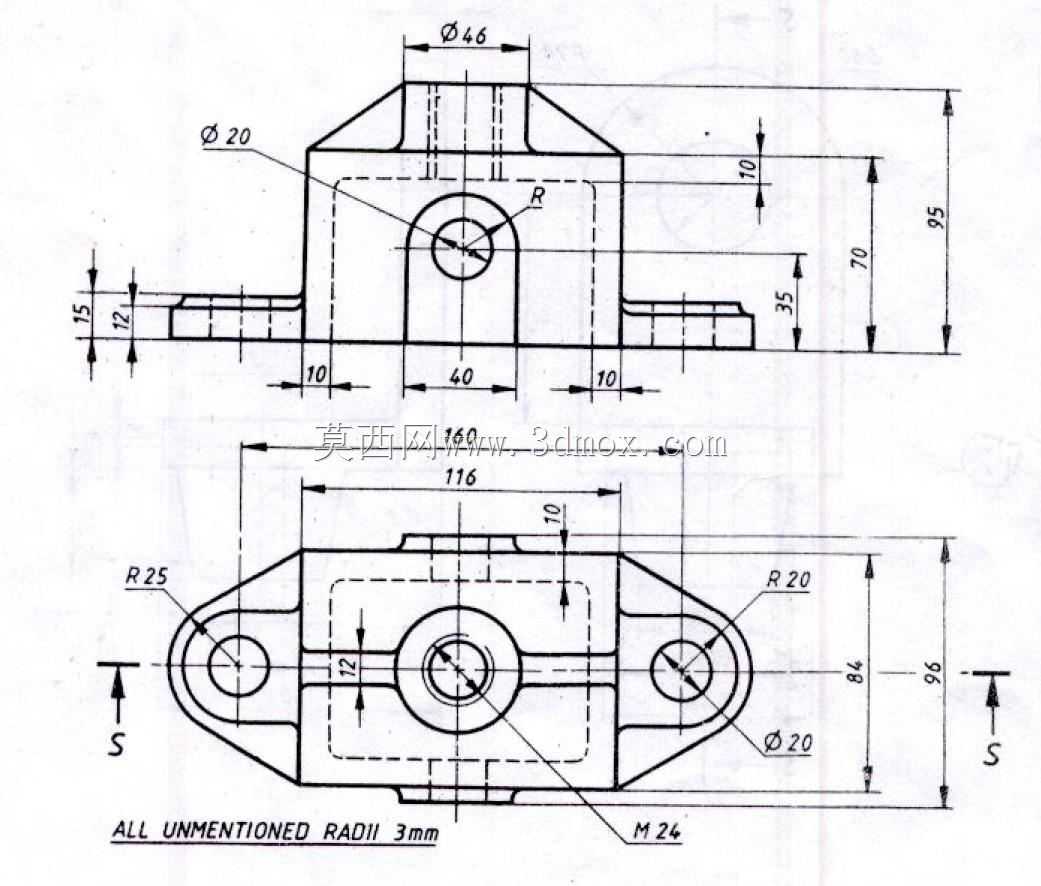

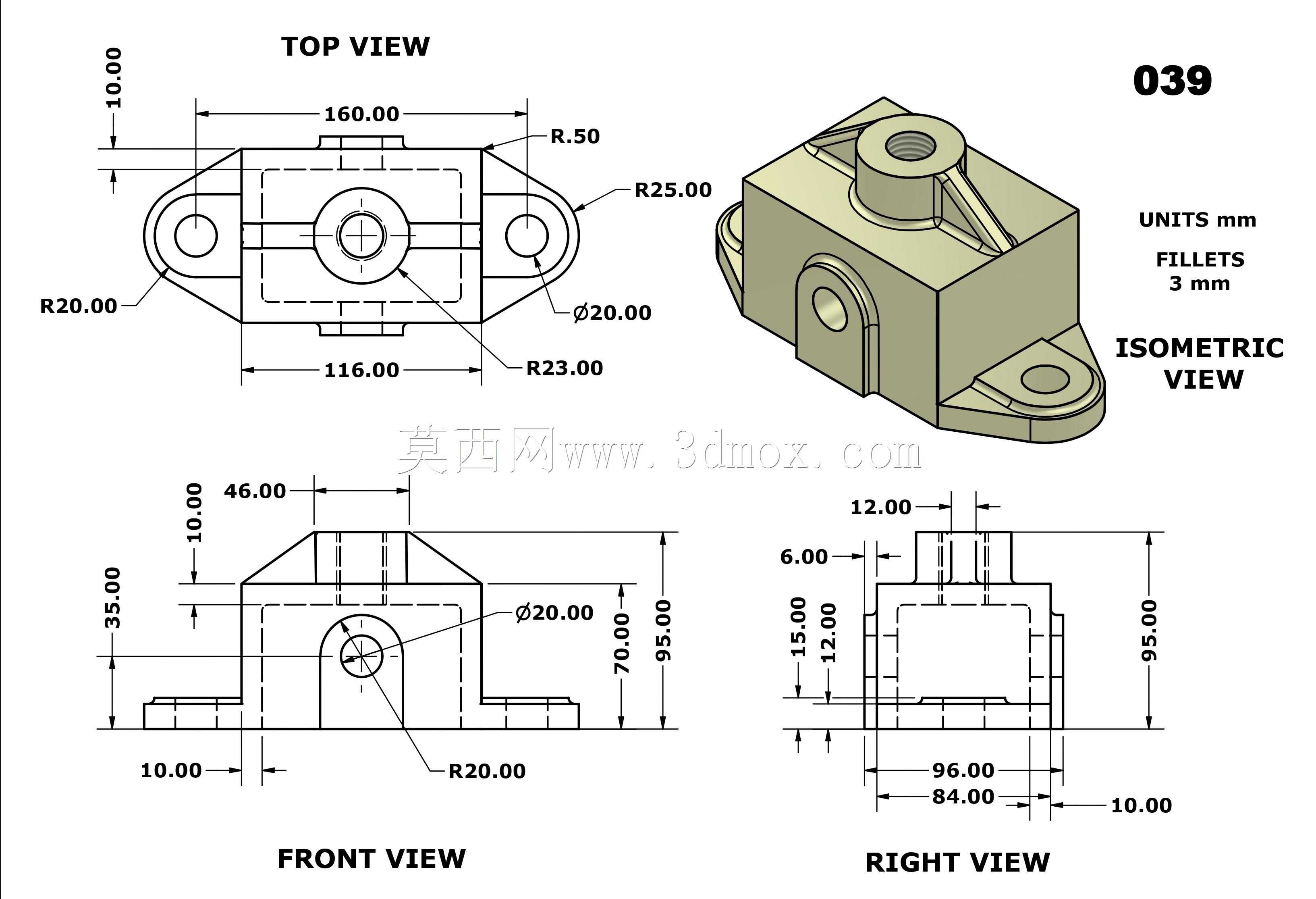

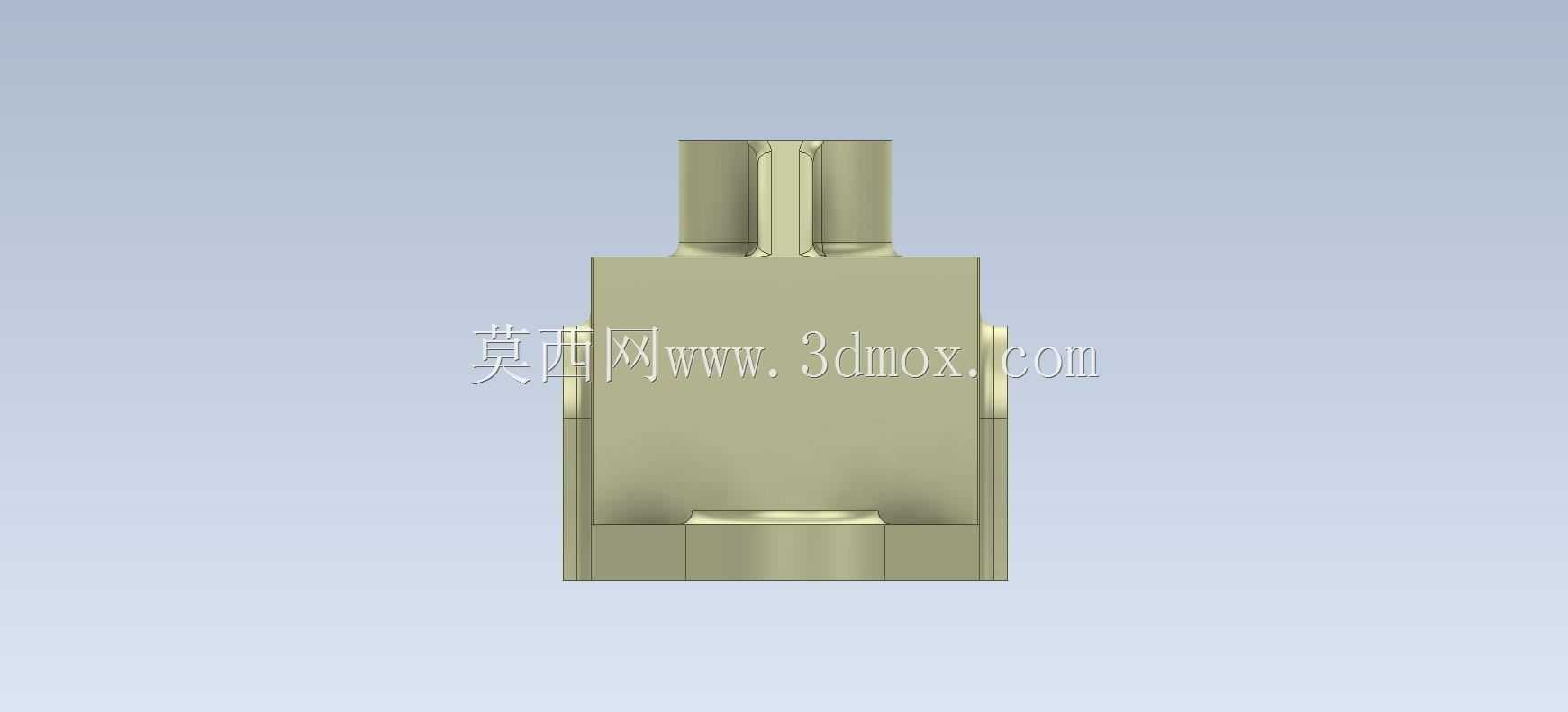

　　尺寸边界上，底部双耳的外伸宽度大于主体方块的截面宽度，安装孔中心到主体侧壁的距离留出了足够的扳手空间；整体高度方向以底面为基准，顶部凸台的端面和底面平行，保证装入凸台的调节元件轴线垂直于安装基面。侧面横向孔的轴线高度根据外接管路或者销件的排布高度设定，孔口位置预留的平台面可以直接放置密封垫圈，不需要额外加工凸台。这类支座在CA6140车床的溜板箱、小型液压站的阀块安装位以及工装夹具的定位支撑场景中都能适配，铸件毛坯完成后仅需要对底面、安装孔、顶部螺纹孔和侧面通孔进行机加工，其余非配合面保留铸造毛坯即可，加工工序短，成品率高，承载能力完全满足普通中小型机床辅件的使用要求。
