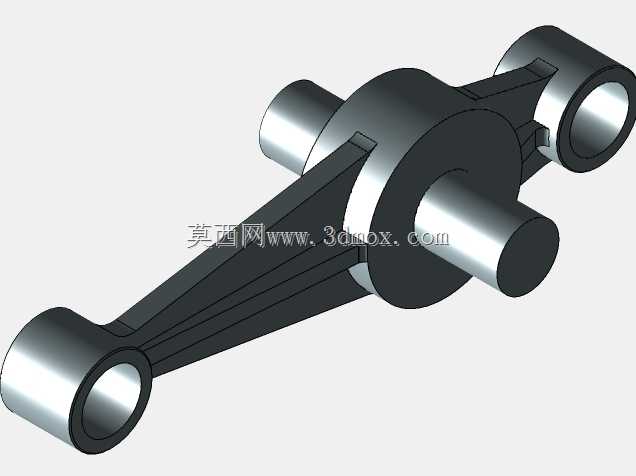

带花键轴的三铰点杠杆传动连杆结构

　　这套三铰点杠杆传动连杆结构，常见于中小型专用机床的进给联动机构、轻工包装设备的摆臂执行端以及半自动工装夹具的力放大单元中，核心作用是把旋转轴的定轴摆动转化为两个远端铰点的同步轨迹运动，在需要小行程往复推拉、同时约束两个执行件相对位姿的工位上使用频率很高。

　　从实际装配边界来看，结构中部的大直径回转套筒是整套构件的安装基准，套筒内孔与贯穿的渐开线花键轴采用过渡配合，花键段承担扭矩传递，两端光轴段则架设在设备墙板的滑动轴承座内，轴端伸出长度需要预留轴用挡圈与端盖的安装空间，装配时花键轴的轴向窜动量通常控制在0.1mm以内，避免杠杆摆动时出现径向旷动。三个铰点呈三角分布：中部主铰点为动力输入位，两端的圆筒铰点分别通过销轴连接从动摆杆或者执行滑块，铰点内孔均预留了衬套压装余量，实际生产中会压入铜基含油衬套，销轴与衬套的配合间隙控制在H7/f6区间，长期往复摆动时无需频繁加注润滑脂。

　　设计思路上，连接三个铰点的臂身没有采用等截面实心杆结构，而是做了变截面梯形加强筋布局：靠近中部主套筒的位置臂身厚度最大，向两端铰点延伸时逐步收窄，臂身两侧的加强凸筋沿着载荷传递路径走向布置，既保证杠杆在承受最大摆动力时不会出现侧向弯曲变形，又尽可能削减了非承载区域的多余材料，整体构件的重量比等强度实心杠杆降低近四成，设备高速往复摆动时的惯性冲击也随之减小。两端铰点的端面都做了凸台止口设计，装配时可以直接贴合从动件的安装面，不需要额外加装调整垫片来控制轴向间距。

　　功能特性层面，这套杠杆的传动比由三个铰点的中心距直接决定：中部主轴中心到两端铰点的中心距偏差在建模时严格控制在0.05mm以内，保证两侧从动件的运动行程同步，不会出现一侧到位、另一侧仍有虚位的卡滞问题。花键轴与中部套筒的配合采用DIN标准渐开线花键，齿侧配合间隙很小，摆动反向时的空程死区可以控制在0.2°以内，对于需要频繁正反转的联动工位来说，这个精度完全可以满足工位动作的重复定位要求。

　　在现场维护场景中，这种三铰点杠杆的失效形式大多集中在两端铰点的衬套磨损，建模时已经把衬套作为独立可拆卸零件拆分，维护时不需要拆卸整套花键轴和墙板，只需打出铰点销轴、压出磨损衬套即可完成更换，维修停机时间很短。臂身的所有棱边都做了铸造圆角过渡，避免应力集中在筋板与套筒的交接位置，铸件毛坯完成后会在三个铰点孔位进行一次精加工，一次装夹完成镗孔，保证三个孔的轴线平行度公差不超过0.08mm，装配后杠杆整周摆动时不会出现铰点别劲、销轴拉伤的问题。

　　如果将这套结构用在夹具力放大场景中，可以在其中一个远端铰点连接夹紧压头，另一个铰点连接限位挡块，中部花键轴接入摆动气缸或者凸轮驱动，输入很小的气缸推力就可以在压头端获得数倍的夹紧力，同时限位挡块同步锁止工件的侧向自由度，一次摆动完成两个夹紧动作，省去了两套独立驱动元件的成本和安装空间。
