24V直流线性电动推杆执行机构

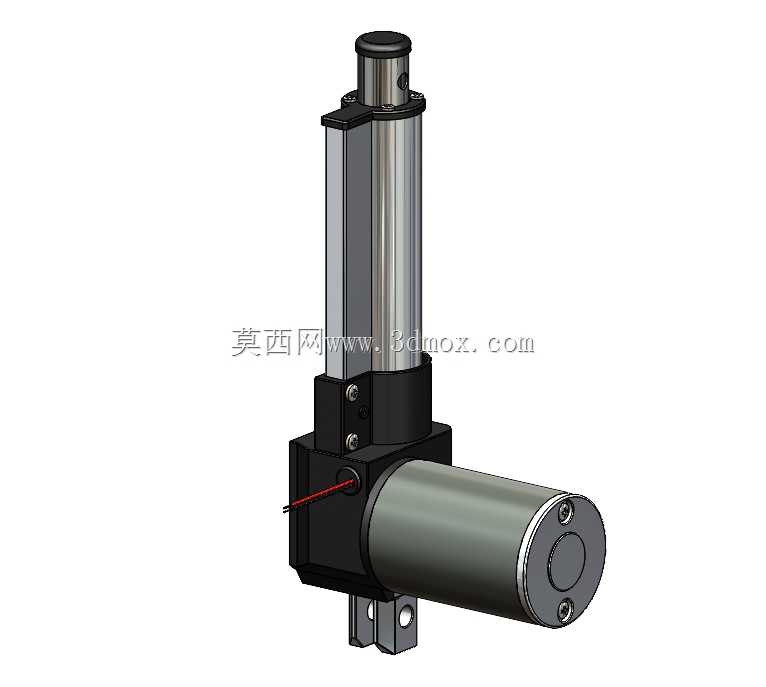

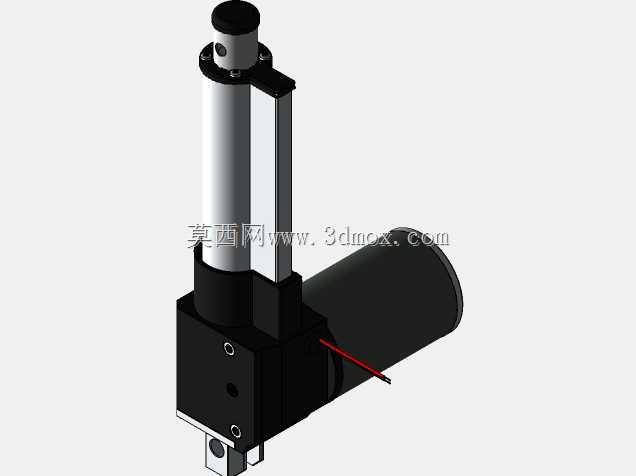

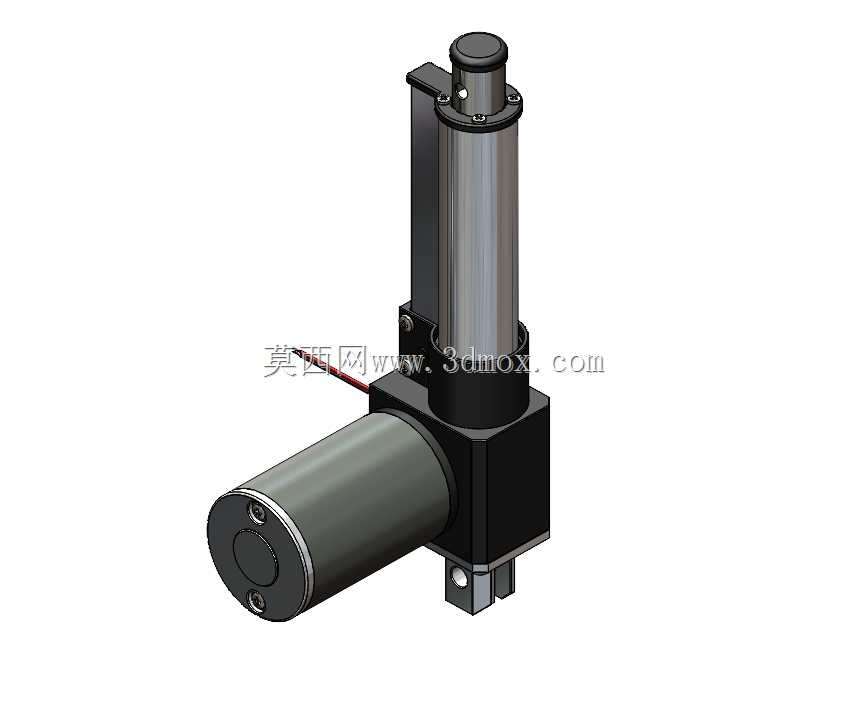

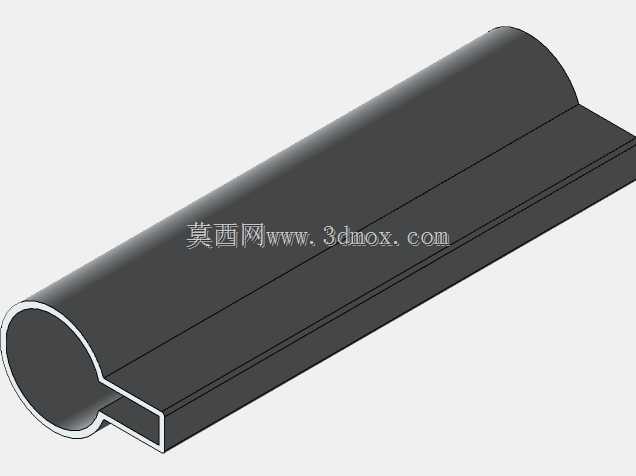

　　这套线性执行机构采用直流减速电机与丝杠推杆一体化布局，是中小型自动化设备里最常见的直线往复驱动单元。横向布置的圆柱直流电机通过端部黑色齿轮箱换向，将旋转动力传递给竖直方向的推杆筒体，内部丝杠螺母副将回转运动转化为伸缩杆的直线升降，整机在有限空间内完成了动力输入、减速增扭、直线输出三个环节的紧凑集成。

　　从实际选型角度看，这类24V供电的线性推杆广泛用于医疗护理床的背腿抬升、智能家居升降桌与电动沙发、农业机械的料门调节、光伏板倾角跟踪以及小型工装夹具的压紧动作。低压直流供电对人身安全更友好，配合限位开关即可在行程两端自动断电，不需要复杂的伺服控制回路，普通继电器或H桥驱动板就能完成正反转与停位控制，这也是它在非高精度场合大量替代气缸液压缸的核心原因——无需气源或液压站，布线简单，维护点少。

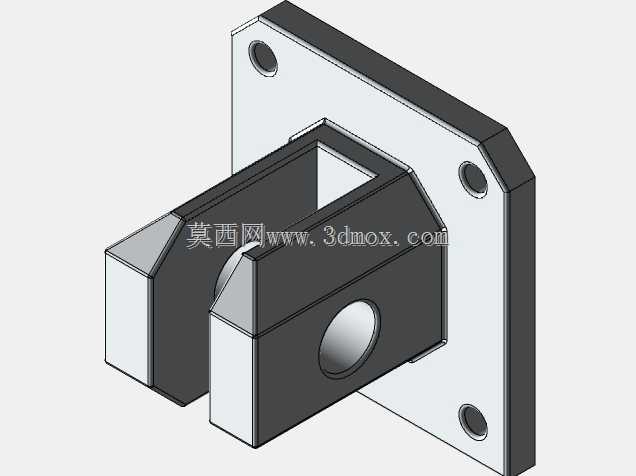

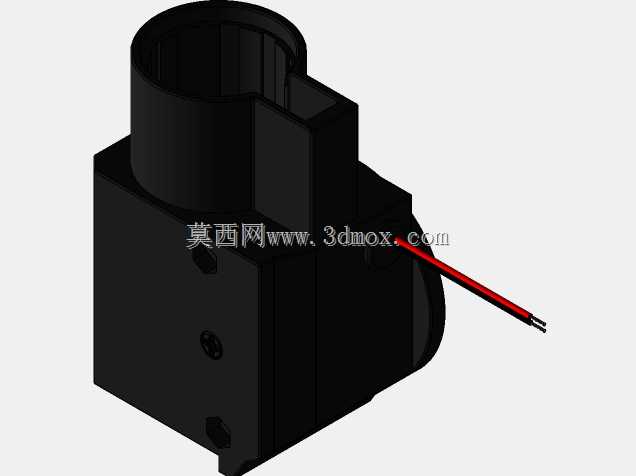

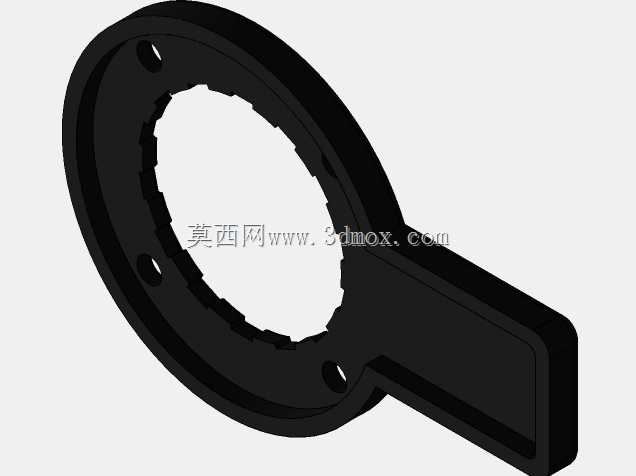

　　结构设计上，电机筒体与齿轮箱壳体呈90度正交，齿轮箱既承担蜗轮蜗杆或锥齿轮的减速换向，又作为整个推杆的安装基座，底部伸出的双耳叉接头带横向销孔，用于和设备机架铰接；顶部伸缩杆端同样预留安装接口，可根据负载形式选配鱼眼接头、平板法兰或叉形耳座。这种两端铰接的安装方式允许推杆在工作过程中随负载摆角小幅浮动，避免丝杠承受径向弯矩，是直线驱动器布置时必须遵守的受力原则。

　　建模时需要重点把控几个装配边界：电机外径、齿轮箱长宽高、推杆缩回总长度与伸出最大行程直接决定设备内腔的容纳空间；底部耳座的销孔中心高、孔距以及顶部接头螺纹规格，是和被驱动机构做运动干涉检查的关键尺寸。伸缩杆与导向套之间的配合段要保证足够的导向长度，防止侧向力导致推杆卡滞；齿轮箱壳体上的加强筋与电机安装止口的同轴度，也直接影响齿轮啮合寿命。

　　运动校核方面，要把推杆作为二力杆处理，沿伸缩杆轴线方向核算推力与拉力，确认额定负载下丝杠自锁能力——蜗轮蜗杆结构通常具备反向自锁特性，断电后负载不会反向推动伸缩杆回落，这在举升类应用中是重要的安全冗余。行程范围内还要模拟全伸全缩位置，确认伸缩杆不与周边管线、护罩发生碰撞，电机尾部的接线腔留出插拔连接器的操作空间。

　　外观上筒体做了金属质感处理，电机外壳与推杆外管分别采用不同表面工艺，黑色齿轮箱作为视觉与结构的中转节点，整体线条硬朗、分区清晰。对结构工程师而言，这套模型的价值在于完整呈现了正交布局电动推杆的内部传动逻辑与外部安装接口，可直接作为设备布局时的驱动件参考，也能据此改型不同行程、不同推力等级的系列化推杆产品。
