多槽带轮与轴装配结构设计

　　这套轮轴装配结构，核心是多楔带轮与阶梯轴的配合设计，在中小功率传动场景里应用极广，从普通机床的进给传动单元、小型输送线的动力传递，到轻工设备的转速匹配机构，都能看到这类结构的身影。很多刚接触结构设计的工程师容易把带轮设计成光面或者单槽，忽略槽型与传动带的匹配精度，实际在传动负载波动的工况下，多槽结构能大幅提升接触摩擦力，避免传动打滑丢转，尤其是在启停频繁的设备上，多槽带轮的传动稳定性远优于单槽结构。

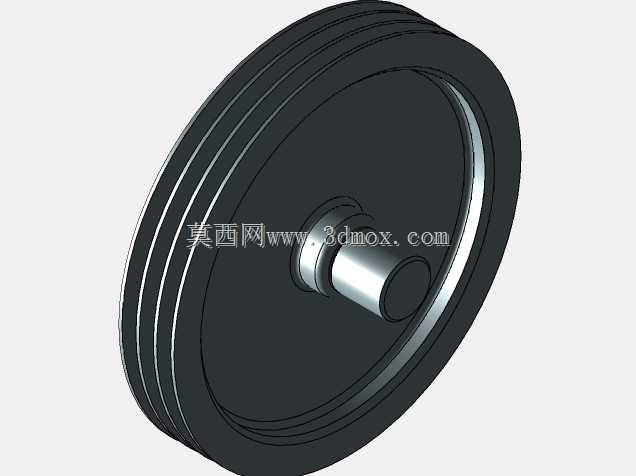

　　从功能特性来看，这套结构的带轮轮缘部分做了等距分布的环形楔槽，槽的截面角度、槽间间距都严格匹配对应型号的多楔带参数，保证传动带嵌入后能和槽面完全贴合，既不会因为槽型过窄导致带体异常磨损，也不会因为槽型过宽出现接触面积不足、传动效率下降的问题。带轮的轮毂部分做了同轴的阶梯孔，和阶梯轴的轴颈段采用过渡配合，配合公差控制在既能保证装配时的同轴度要求，又不会因为过盈量过大导致装配应力集中，长期运转后出现轮毂开裂的问题。轴的伸出端做了倒角处理，方便装配时带轮、轴承等部件的顺利推入，轴肩位置的高度经过计算，刚好能抵住带轮轮毂的端面，实现轴向定位，不需要额外加装轴套就能限制带轮的轴向窜动，减少了装配零件数量，也降低了累积公差带来的同轴度误差。

　　设计过程中最先确定的是带轮的基准直径，这个参数直接关联传动比的匹配，需要结合动力源的输出转速、从动端的需求转速来核算，基准直径过小会导致传动带的弯曲应力过大，缩短带的使用寿命，基准直径过大则会占用过多安装空间，导致整体结构冗余。轮槽的数量是根据额定传动功率核算的，单根楔带的传动功率有明确的参数范围，槽数过多会增加带轮的宽度尺寸，提升轴的抗弯载荷，槽数不足则会导致单根楔带负载过大，运转时容易出现打滑、带体断裂的故障。轴的直径设计是按照弯扭合成强度来计算的，先核算带轮张紧后作用在轴上的径向载荷，再结合轴的支撑跨距计算最大弯矩位置的应力，保证轴在额定负载下的挠度在允许范围内，避免因为轴的变形导致带轮偏斜，出现传动带跑偏、异常磨损的问题。

　　安装边界方面，这套结构的轴向安装尺寸以轴的定位轴肩为基准，带轮装配到位后，轮毂端面和轴肩完全贴合，轴的伸出端预留了足够的长度安装锁紧件，防止带轮在正反转切换时出现轴向窜动。径向安装尺寸需要保证带轮轮缘和周边的机架、护罩之间留有足够的安全间隙，避免运转过程中带轮和周边部件发生剐蹭，同时这个间隙也方便后期更换传动带、调整张紧度的时候有足够的操作空间。带轮的端面做了精加工处理，装配时可以通过打表检测端面跳动，保证带轮的安装垂直度，避免运转时出现带体偏磨、振动过大的问题。很多现场调试的故障都和安装精度有关，比如带轮端面跳动超差，会导致传动带在运转过程中不断在槽内窜动，短时间内就会出现带体侧面磨损、掉渣的情况，严重时还会导致带体脱出轮槽引发设备故障。

　　在实际选型应用中，这类带轮结构不需要额外的润滑维护，相比齿轮传动、链传动，运转噪音更低，缓冲吸震能力更强，适合安装在对噪音控制有要求的设备上。同时带传动本身具备过载打滑的特性，当负载突然超过额定值时，传动带会在轮槽上打滑，能保护后端的传动部件和动力源不会因为过载损坏，这也是很多中小功率传动场景优先选择这类结构的原因。设计时还要考虑动平衡的要求，当带轮的线速度超过一定阈值时，需要对带轮和轴的装配体做动平衡校正，去除不平衡量，避免高速运转时出现过大的振动，影响设备的运转精度和轴承使用寿命。
