6.2英寸条形IPS液晶显示模组结构设计

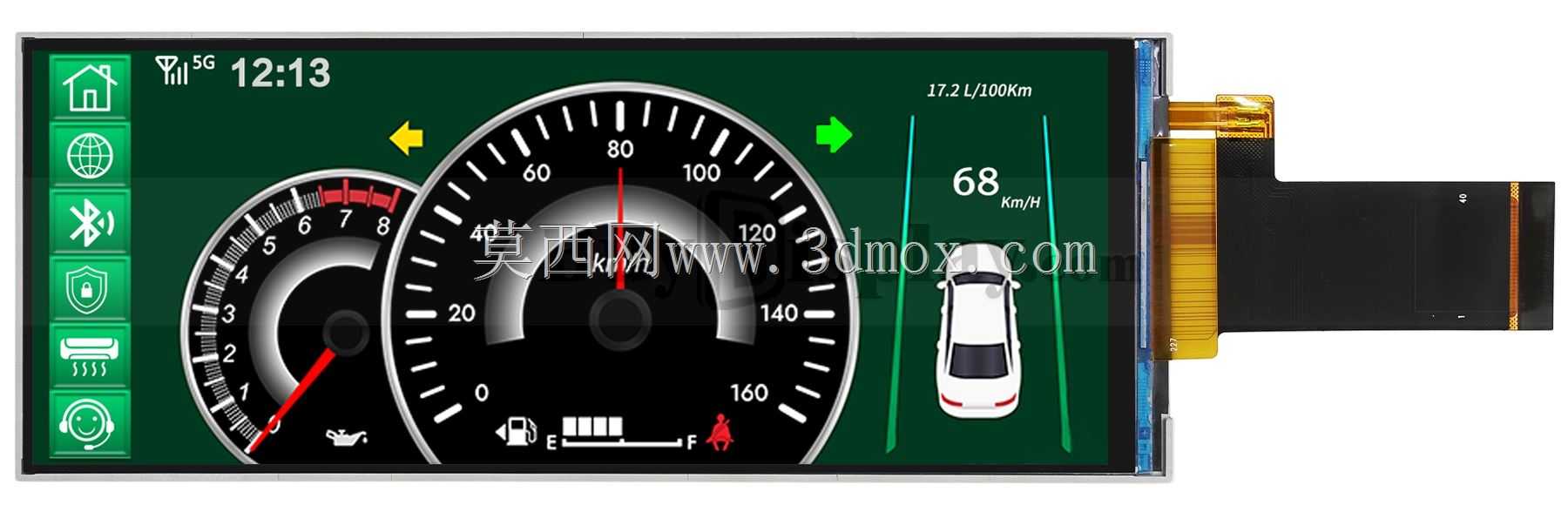

　　做嵌入式设备结构选型这么多年，长条形显示屏的适配一直是工业类项目里容易踩坑的环节，这次梳理的这款6.2英寸条形IPS TFT显示模组，刚好覆盖了多数窄空间安装场景的核心需求。先从实际落地的场景说起，这类拉长比例的显示屏，最早是在公交地铁的线路导乘牌上批量应用，后来慢慢延伸到工业设备的操作面板、车载中控的副驾信息条、医疗设备的状态提示栏、商用自助终端的信息提示区，甚至部分小型游戏机的副屏区域，核心原因就是它的长宽比完全避开了常规4:3、16:9显示屏的方正轮廓，能塞进设备边框预留的窄长槽位里，不用为了适配屏幕额外修改设备的整体外观轮廓。

　　从功能特性上看，这款模组采用IPS显示技术，全视角可视的特性解决了传统TN屏侧看偏色、发灰的问题，不管是壁挂安装的数字标牌从下方仰视，还是工业操作台旁从侧方观察设备参数，都能准确识别显示内容，不会因为视角偏差出现信息误读。800:1的对比度能保证纯黑区域的显示效果，在显示告警信息、状态标识的时候，色彩边界清晰，不会出现泛白发灰的情况，550cd/㎡的亮度指标，既能满足室内设备舱内的清晰显示，也能应对半户外场景下的环境光干扰，不用额外增加遮光罩结构。

　　接口设计上，这款模组同时预留了3线SPI和18位RGB并行接口，做底层驱动开发的时候，SPI接口可以先完成寄存器初始化配置，传输指令类数据的时候占用IO资源少，初始化完成后切换到RGB并行接口传输高速显示数据，兼顾了小系统的资源占用和动态画面的刷新需求，不会出现画面卡顿、拖影的问题。板载的GC9503V控制器已经完成了基础驱动的适配，不用额外增加驱动电路，只要按照引脚定义连接主控端的对应接口就能完成点亮，能缩短硬件开发的周期。另外ZIF连接器的可选设计，给结构安装留了足够的调整空间，要是安装空间里排线弯折半径受限，可以选不同出线方向的连接器，不用额外定制FPC排线。

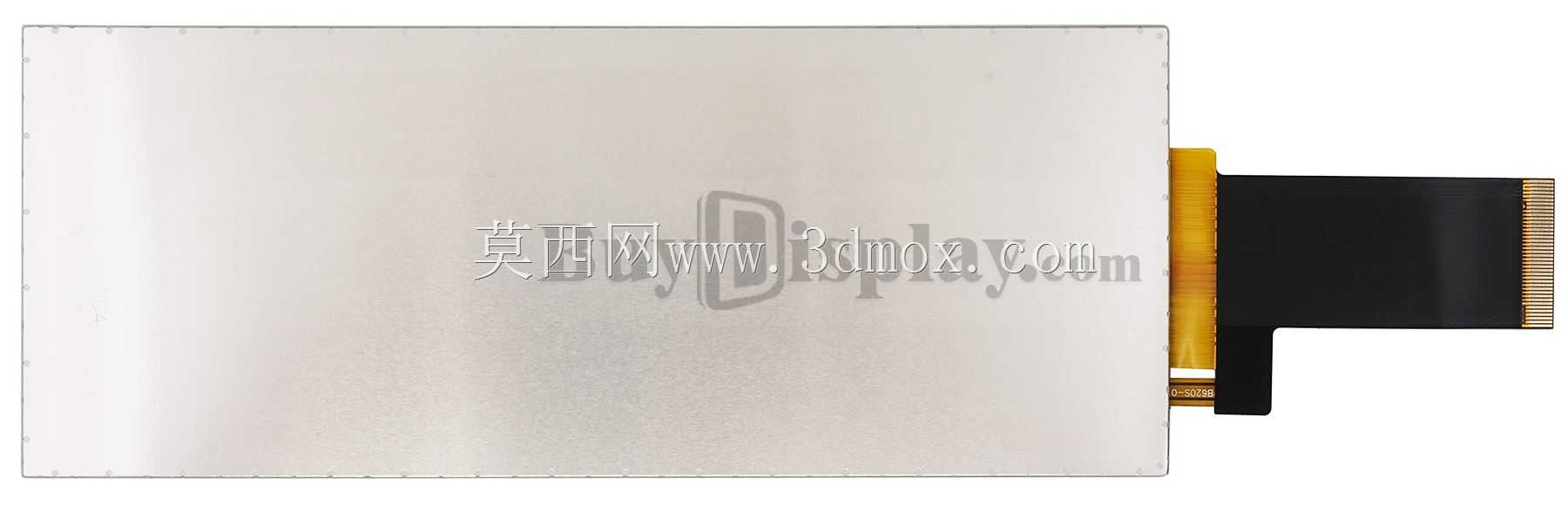

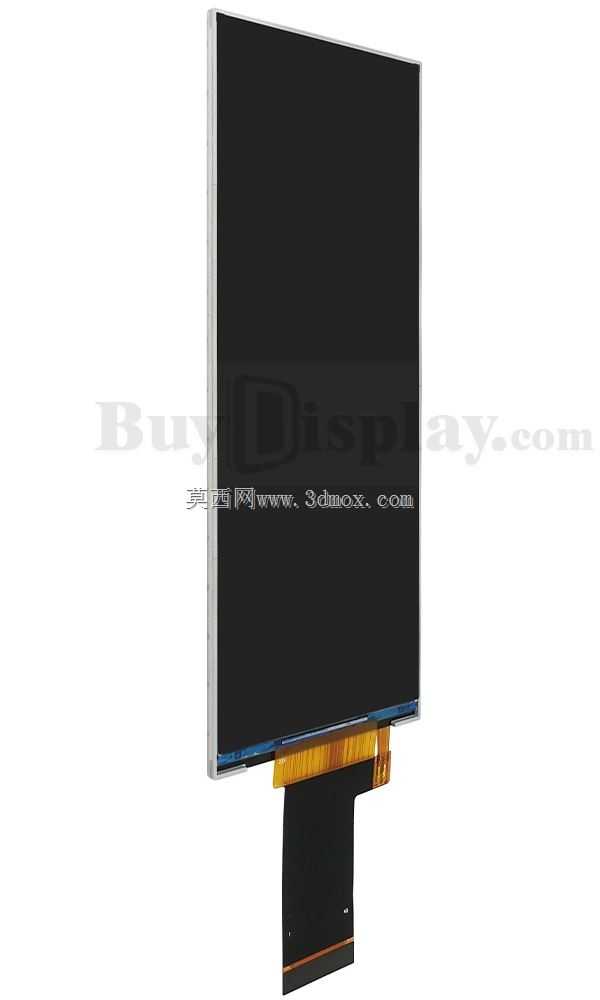

　　做结构设计的时候，最关心的就是安装边界和尺寸公差，这款模组的整体外形是细长条状，360*960的分辨率刚好匹配6.2英寸的拉伸尺寸，像素密度能满足文字、图标的清晰显示，不会出现明显的颗粒感。屏幕的有效显示区域到模组边缘的黑边宽度控制得比较窄，做面板开孔的时候，只要按照模组的外形尺寸预留0.2mm的安装间隙，就能保证屏幕显示区域刚好和面板开孔对齐，不会出现黑边外露或者显示区域被遮挡的问题。模组背面的FPC出线位置在屏幕短边的一侧，排线长度预留了足够的弯折空间，安装的时候只要注意排线弯折半径不小于1mm，就不会出现排线断裂、接触不良的问题。屏幕整体厚度控制在薄型化范围内，不管是做壁挂式的薄款数字标牌，还是嵌入式安装在设备面板上，都不会因为屏幕厚度过大挤占设备内部的元器件安装空间。

　　实际选型的时候还要注意几个细节，这类条形屏的安装固定不要用硬胶直接粘贴屏幕边缘，最好采用侧面卡扣或者背面金属压片的方式固定，避免挤压液晶层导致屏幕出现水波纹、漏液的问题。屏幕表面的偏光片属于易刮花部件，安装前不要撕掉表面的保护贴膜，等整个设备组装完成、现场安装调试结束后再撕除保护膜，能避免施工过程中划伤屏幕表面。如果是用在车载或者工业振动场景下，最好在屏幕和安装面板之间增加一圈薄的泡棉胶条，既能缓冲振动冲击，也能阻挡灰尘、水汽从屏幕和面板的缝隙进入设备内部。另外这款模组的细长外形，在做PCB Layout的时候要注意，屏幕下方不要布置发热量大的功率元器件，避免局部温度过高导致液晶显示异常，最好在屏幕背面和主控板之间预留一定的散热间隙，保证长时间工作下屏幕的显示稳定性。

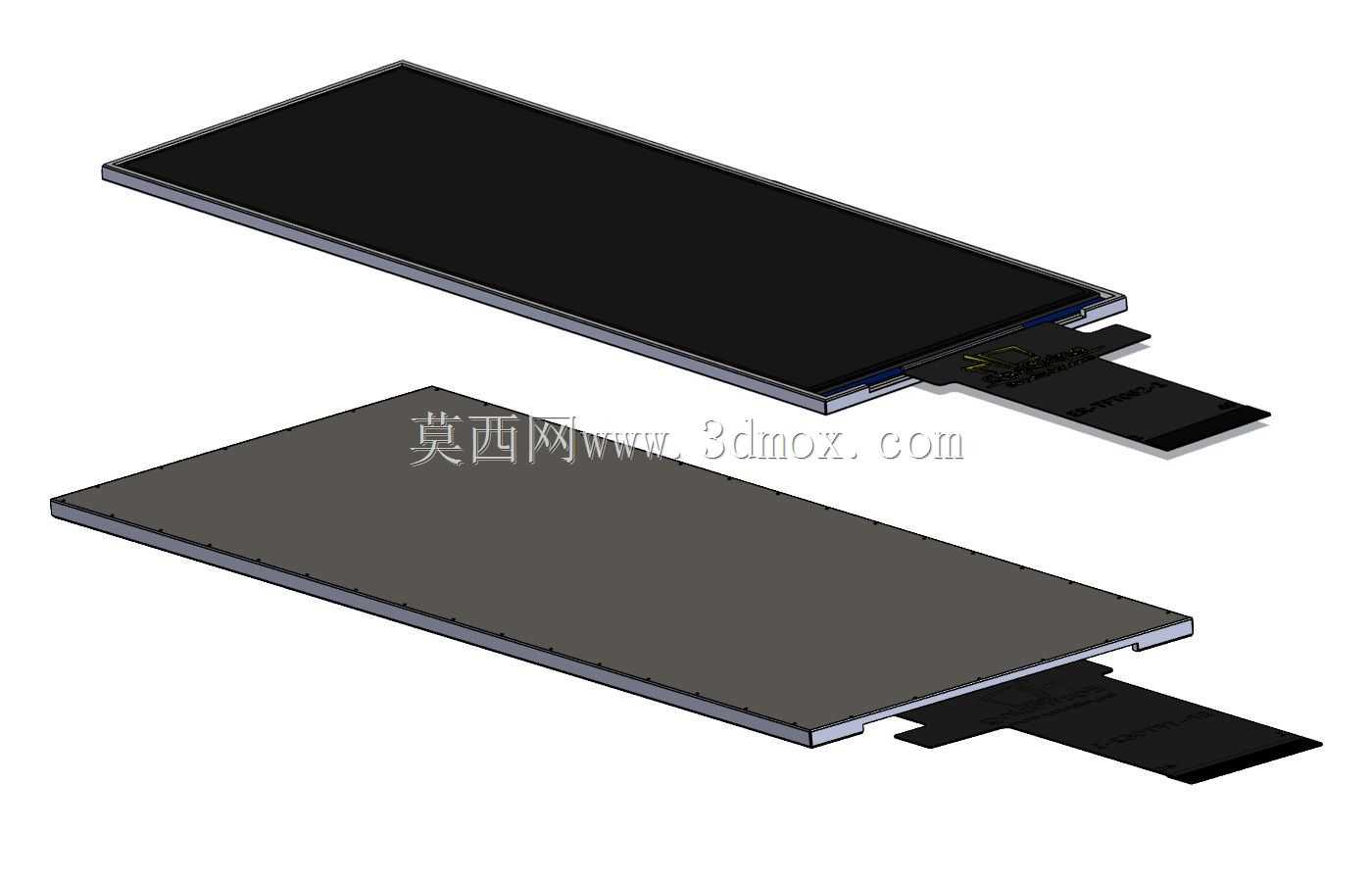

　　从适配的场景拓展来看，除了常规的工业、车载、商显场景，这款模组也能用在智能家电的控制面板上，比如嵌入式厨电的状态显示、智能门锁的信息提示区，只要安装空间的长宽尺寸匹配，都能通过调整驱动程序适配对应的显示内容，不用重新开模定制屏幕，能有效降低产品的开发成本和开模风险。做三维建模的时候，这款模组的模型已经把屏幕本体、FPC排线、连接器的位置和尺寸都做了1:1还原，导入装配体的时候可以直接用来做干涉检查，提前排查安装间隙不足、排线和其他元器件干涉的问题，不用等实物打样回来才发现结构设计的缺陷，能大幅缩短产品的开发迭代周期。
