三格网格储物隔离料箱结构设计

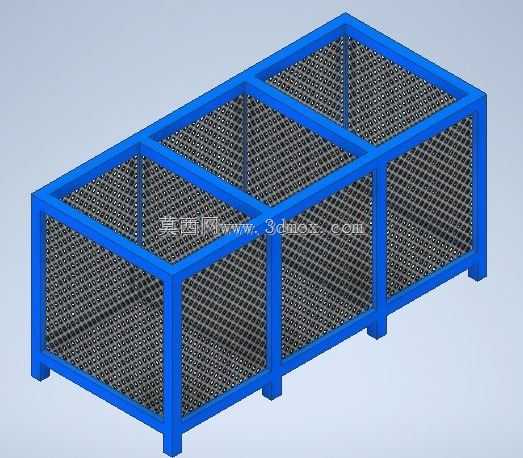

　　这款三格分隔式网格储物容器，主要面向生产车间物料暂存、仓储分拣环节的袋装物料规整需求设计，解决传统整箱堆放袋装物料时易混料、取放翻找效率低、堆叠易滑落的现场痛点。整体采用框架加围网的分体式结构思路，外部承载框架选用矩形截面型钢焊接成型，框架底部设置四个等高支撑脚，将箱体主体抬离地面100mm左右，既避免地面潮气、积液直接接触存放物料，也预留了手动液压搬运车的叉齿插入空间，满足短距离工位间转运的作业需求。框架内部通过两道竖向分隔梁，将整体储物空间等分为三个独立储物格，每个格体的内部净宽一致，可适配同规格袋装物料的单格定量存放，避免不同批次、不同品类物料混放造成的领用差错。围网部分选用钢丝编织方孔网格，网格孔径控制在20mm见方，

　　既保证足够的围挡强度，防止袋装物料边角从网格缝隙脱出，也能让作业人员从外部直接观察每个格体内的物料剩余量，不用逐个开盖盘点，大幅提升日常盘点效率。框架的所有焊接节点均采用满焊后打磨处理，去除焊渣与尖锐毛刺，避免作业人员取放物料时被划伤，框架外表面做喷塑处理，涂层厚度控制在60-80μm，可适应车间内常见的油污、粉尘环境，降低日常锈蚀风险。从安装边界来看，整体外形长度控制在1800mm，宽度800mm，整体高度900mm，单格额定承载设计为200kg，三个格体总承载不超过500kg，可直接放置在标准仓储货架的层板上使用，也可多个箱体并排摆放在地面划定的物料存放区，单排摆放时相邻箱体可直接靠紧，不需要额外预留安装间隙，

　　最大化利用仓储空间。设计过程中特意将每个格体的顶部做完全开放式处理，没有设置上盖或者遮挡横梁，作业人员取放袋装物料时可以从顶部直接操作，不需要侧身或者避让结构件，适配人工双手搬取袋装物料的作业动作，降低取放过程中的腰部扭转负荷。网格与框架的连接采用螺栓压紧固定，而非直接焊接，当局部网格受外力撞击出现变形破损时，可以单独拆卸更换对应位置的网片，不需要整体报废箱体，降低后期维护成本。底部支撑脚的端面焊接有小尺寸平垫板，增大与地面或者货架层板的接触面积，避免局部压强过大压坏环氧地坪或者货架层板表面，同时垫板上预留有螺栓安装孔，若需要将箱体永久固定在某一工位，可通过膨胀螺栓直接与地面连接固定，防止转运作业时被误碰移位。在实际生产场景中，

　　这类隔离式料箱常被用在装配工位旁的零件暂存区、原料仓库的袋装标准件存放区、废品回收区的分类归集环节，三个独立格体可以分别存放合格件、待检件、不合格件，或者不同规格的包装袋装原料，替代传统的开放式托盘，减少物料散落的情况。框架的竖向立柱在顶部做齐平处理，空载状态下可以实现2-3层的堆叠存放，堆叠时上层箱体的支撑脚刚好卡入下层箱体顶部的框架边角内，不会出现滑动偏移，适合仓储空间紧张的车间做高位暂存使用。设计时也考虑了人工推移的需求，箱体两端的框架上没有外凸的尖锐结构，短距离移动时可以直接扶持端部框架推行，不需要额外加装扶手，减少冗余结构带来的成本增加。网格的钢丝直径选用3mm规格，经过冷拔处理后强度更高，受到袋装物料的侧向挤压时不会出现明显的鼓胀变形，保证格体内部的有效储物空间不会因为网片变形而缩小。所有型钢构件的下料均采用激光切割工艺，保证各段型材的长度尺寸公差控制在±1mm以内，焊接时通过工装夹具定位，确保整体框架的对角线误差不超过3mm，避免出现摆放不稳、堆叠错位的问题。
