重型工业杆件管材立式网格存储架

　　这套立式网格存储装置主要面向机加工车间、锯切下料区、管道预制工段以及长杆件周转区，用来把原本散落在地面、靠墙堆放或混放在托盘上的杆头、锯头、管材、型材和长条半成品进行分格承载。现场最常见的痛点并不是单纯“没地方放”，而是长料交叉堆叠后取件困难，行车或叉车翻动时容易磕碰已加工表面，班组寻找指定规格也要反复翻找。该结构通过多层、多开口的竖向格栅布置，把不同长度、规格和状态的物料按列分隔，使操作人员能够从通道侧直接识别端部颜色、标识牌或料头形状，减少二次搬运和误取。

　　从结构思路看，架体采用左右立柱、底部框架、顶部联系梁和中间层撑组成稳定骨架。立柱不是孤立受力的薄壁杆件，而是与底脚、横梁、背撑和层间连接件形成连续框架；底脚向外延展并预留落地接触面，使整架在满载长料时具有更明确的支撑边界。格栅部分以密集竖向栏杆和横向挡杆构成围护面，既能限制长料侧向窜动，又不会完全遮挡视线。与封闭柜体相比，这种通透网格在仓储场景中更利于快速盘点，也便于叉车、行车或人工从指定开口取放。

　　承载逻辑上，装置把长件重量分散到多层托臂和横向承载梁上。每层承托位置并非只做视觉分隔，而是对应实际受力路径：物料压在横向托梁后，力经两侧支撑件传递到立柱，再由底脚传到地面。开口宽度、层间高度和立柱间距需要结合常见棒料直径、管材捆径以及单件重量确定；若存放的是锯切后短头，可利用较小开口分类；若存放整根管材，则应保证端部伸出量受控，避免重心偏离架体。现场布置时，架体后侧宜留出检修和安全距离，前侧通道宽度要满足人工取料及搬运设备转弯，多组架体并排时还应核对立柱、底脚和顶部联系梁是否干涉厂房柱、消防设施或照明管线。

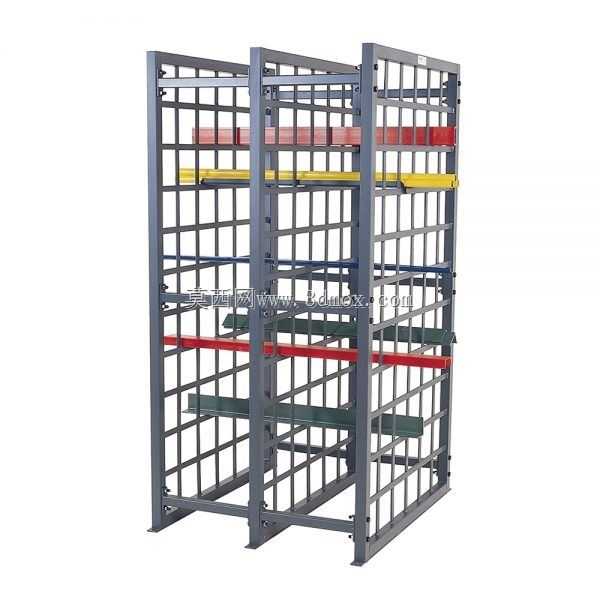

　　外形上，该架体为高立式长方体组合结构，视觉上由两组相邻单元构成，整体高度明显大于深度，适合沿车间墙面或下料区边界连续布置。长宽高方向的建模边界需要重点关注底脚外轮廓、立柱外侧封板、顶部横梁以及层间彩色托臂的伸出位置；若在三维厂房布局中调用该模型，不能只按主体外框占位，还应把取料时门扇、料筐、托盘和人员操作空间一并纳入。安装固定方面，重型存储架不宜仅依靠自重稳定，底脚应根据地面条件设置膨胀螺栓或焊接预埋板，尤其是在行车吊运频繁、地面有振动或物料长度较大的区域，架体之间、架体与墙面之间的拉结也需要在详细设计时校核。

　　格栅围护的另一个作用是降低散料坠落风险。长杆件在人工抽拉时容易因后端卡滞而突然弹动，密集栏杆可以把物料限制在各自开口内，横向挡杆则承担分层阻挡。彩色承托梁不仅用于外观区分，也可在现场作为规格、材质或待检/合格状态的视觉编码；建模时这些梁件与主框架的连接位置应保持可装配关系，便于后续根据企业物料尺寸调整层距。对于需要扩槽、增加开口或更换耐磨托条的用户，框架式结构比焊接死柜更利于改造，但改造时仍应重新评估立柱偏心载荷和层间挠度。

　　在三维设计阶段，应把该装置作为仓储系统的一部分校核，而不是孤立展示。放入车间布局时，要确认长料放入后两端是否超出架体、操作人员是否需要登高、行车吊钩是否能够垂直起吊，以及相邻设备检修门开启后是否与取料动作冲突。若用于锯床附近，架体与锯切设备之间宜形成短距离物流路径，使下料、暂存、转运顺序顺畅；若用于管道加工区，则可按管径、材质和表面处理状态分列，避免不锈钢件与碳钢件直接接触。整体而言，该结构强调的是开放可视、分格承载、框架稳定和现场可扩展，适合需要对长条工业物料进行规范存放与快速检索的制造场景。
