空气处理装置配套锁紧铰链与操作把手

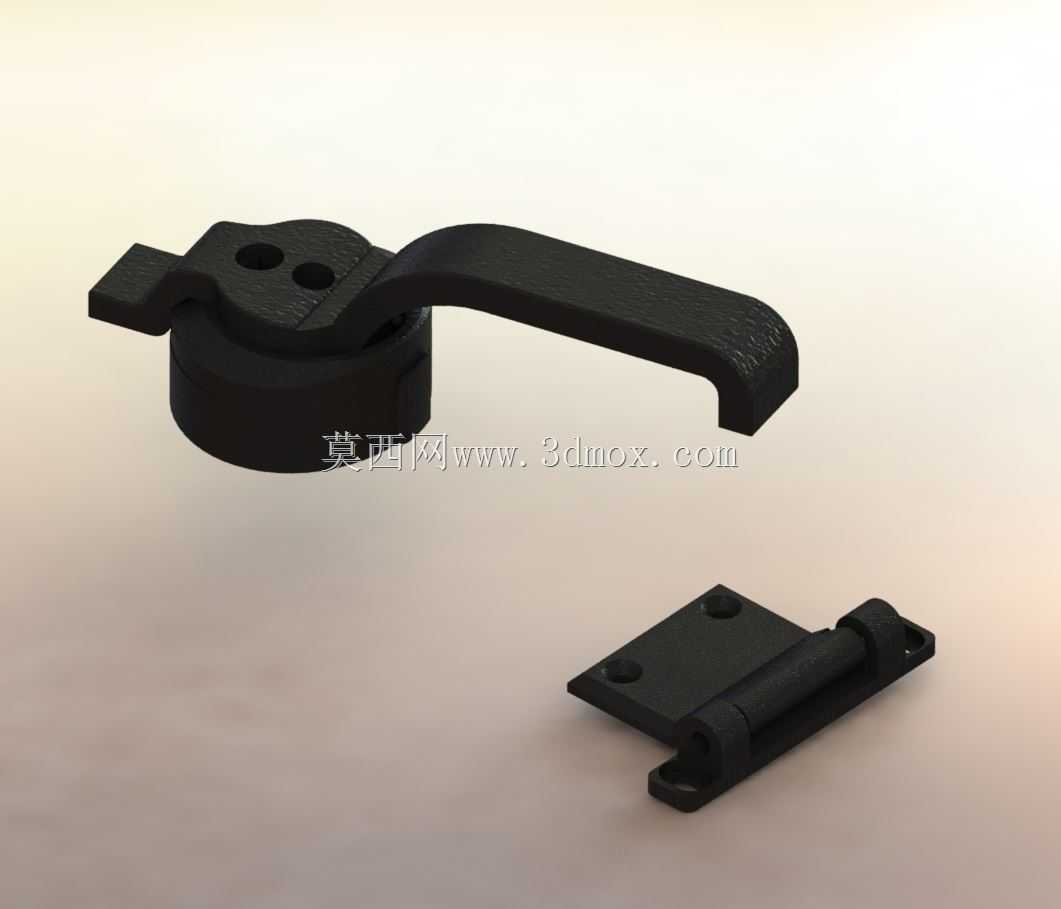

　　这套锁紧铰链与操作把手，主要应用在组合式空气处理机组、吊顶式新风处理机这类暖通空调末端设备的检修门结构上，日常运维中检修人员需要频繁开启设备面板更换过滤器、检修内部风机与换热盘管，这套构件就是承担面板快速启闭、闭合后压紧密封的核心功能件。从实际使用场景来看，空气处理设备的检修门普遍采用薄钣金折弯成型，门板边缘会粘贴发泡橡胶密封条，闭合时需要足够的压紧力让密封条产生30%左右的压缩量，才能避免机组运行时漏风、冷桥结露的问题，同时铰链部分要能承受门板自重，长期开关不会出现下垂移位，导致密封面贴合不严。

　　设计上把手部分采用了偏心凸轮锁紧结构，扳动把手到闭合位置时，凸轮曲面会逐步拉紧门板，相比普通搭扣锁，这种结构的锁紧行程更大，对密封条的压缩量补偿范围更宽，哪怕密封条使用几年后出现轻微老化压缩变形，依然能保证足够的锁紧力，不会出现关不严漏风的情况。把手的握持段做了圆弧过渡的加宽处理，冬季运维时戴劳保手套操作也能顺畅施力，不会出现硌手、打滑的问题，把手根部的转轴位置做了限位凸台，扳动到最大开启角度时会自动限位，避免过度扳动导致凸轮结构脱出基座。

　　配套的铰链采用了明装式的合页结构，两个安装基座分别通过螺栓固定在设备框架和门板上，铰链轴采用了间隙配合的设计，安装时可以根据门板和框架的实际装配公差，微调门板的上下左右位置，抵消钣金焊接、折弯带来的装配误差，不需要在现场对门板进行二次打磨修配。铰链的转动部位做了储油槽结构，装配时填充低温润滑脂，哪怕设备安装在北方冬季无采暖的机房内，也不会出现转动卡涩的问题，长期使用不需要频繁加注润滑油维护。

　　从安装边界尺寸来看，把手基座的两个安装孔中心距为42mm，适配行业内通用的25mm厚检修门板，安装时只需要在门板对应位置冲两个φ6.5的安装孔，用M6的十字槽盘头螺钉从门板背面固定即可，不需要额外做沉孔或者焊接螺母，适配常规的钣金加工工艺，不需要特殊的工装夹具就能完成装配。铰链部分的安装孔距为36mm，单片合页的厚度为4mm，闭合后突出门板表面的高度为12mm，不会和机组周边的安装支架、风管法兰产生干涉，哪怕是多台机组并排紧贴安装，侧面的检修门也能完全开启到90度以上，不会因为空间不足导致门打不开。

　　实际选型应用时，单扇宽度小于600mm、高度小于800mm的检修门，配置一套把手加两个铰链就能满足承重和密封要求，如果是尺寸更大的检修段门板，可以在门板上下位置各增加一套把手，保证门板上下位置的密封条都能均匀压紧，避免局部漏风。这套构件的所有外露表面都做了黑色哑光喷塑处理，和常规空气处理设备的钣金外板颜色一致，不会出现明显的色差，喷塑层的厚度控制在60-80μm，能适应机房内相对潮湿的环境，长期使用不会出现生锈、涂层脱落的问题。和普通的塑料把手、薄铁皮冲压铰链相比，这套构件的基座和活动部件都采用了压铸锌合金成型，整体强度更高，运维人员频繁开关不会出现把手断裂、铰链变形的问题，能覆盖设备全生命周期的使用需求，不需要在设备使用过程中频繁更换门锁铰链配件，减少后期运维的配件更换成本。
