芬兰钢铁弯型携手钢型材结构设计

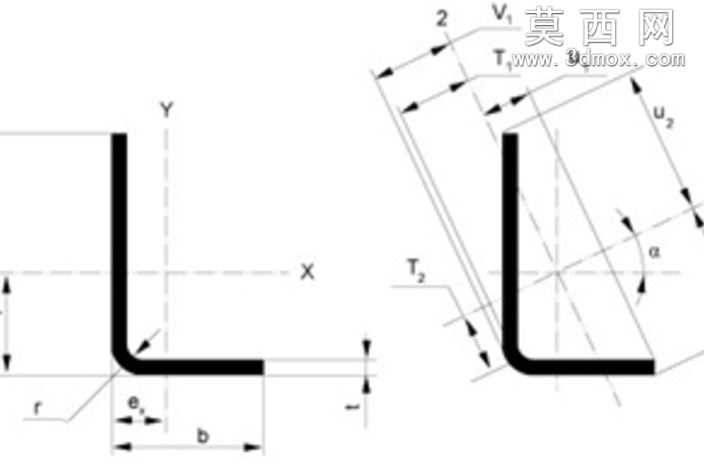

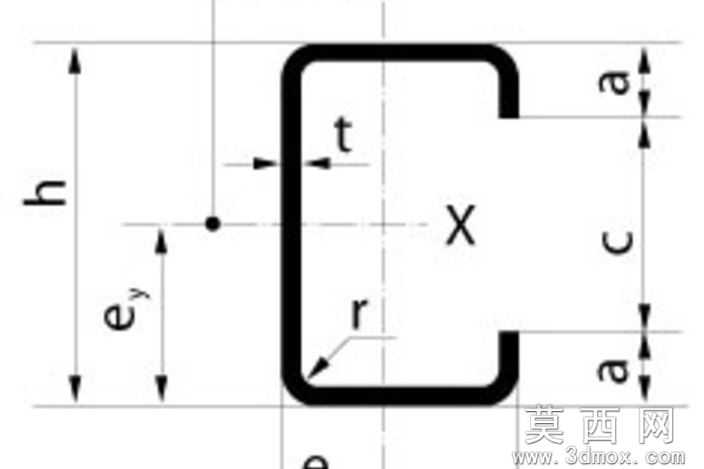

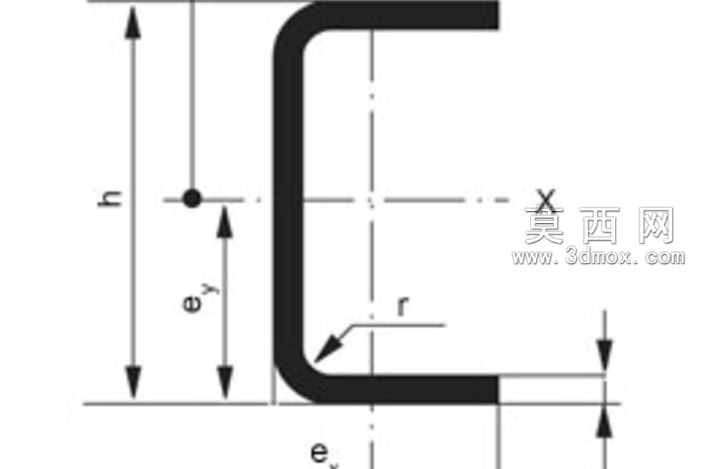

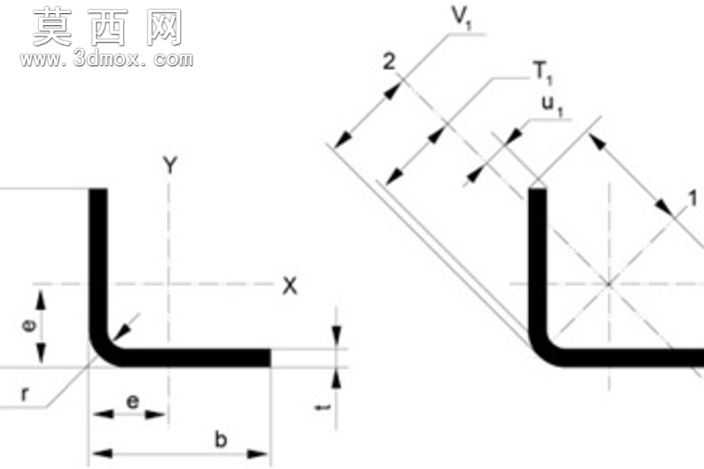

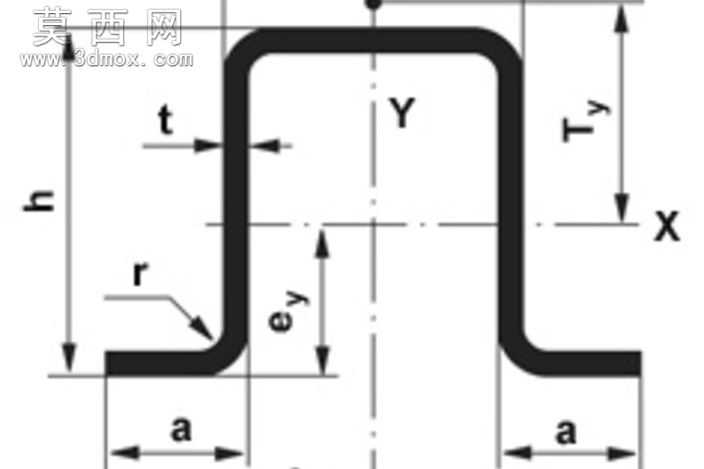

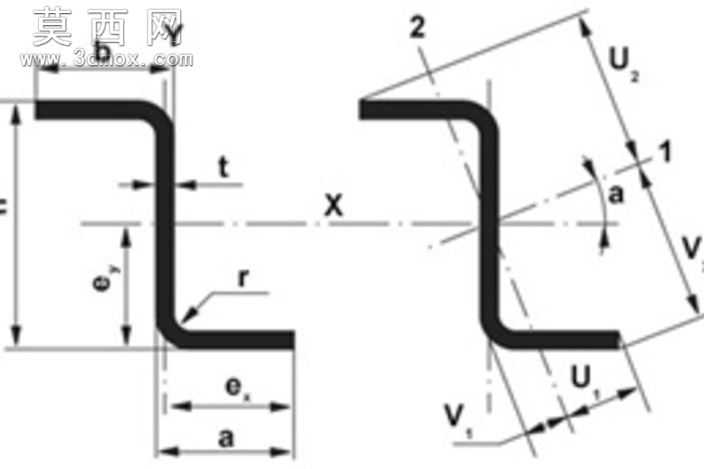

本设计针对芬兰标准体系下的钢铁携手钢构件开展三维参数化建模工作，依托三维设计平台完成全系列规格的配置化搭建，可直接与焊件设计模块联动调用，适配结构框架快速搭建的设计需求。建模过程中以冷弯型钢的成型特性为核心依据，精准还原L型弯节的内圆角半径、直段长度、截面壁厚、形心偏移量等关键尺寸参数，对弯折区域的应力过渡结构做了参数化约束，所有尺寸均可通过配置表快速切换，覆盖冷轧钢材质下的C节、L节、U节、Z节、Ω节等多种截面形式，后续可根据实际项目需求拓展更多规格型号。模型构建采用焊件轮廓的标准化搭建逻辑，将截面轮廓与路径参数完全解耦，弯折处的相贯衔接、端面裁切位置均做了精准的几何对齐，避免后续装配或工程图导出时出现几何错位问题。材质配置上默认关联普通碳素结构钢的物理属性，预留了材质参数调整接口，可根据实际使用场景替换为不锈钢、高强度低合金钢等不同材质，同步匹配对应的密度、弹性模量、屈服强度等物理参数，支持后续的结构受力仿真校验。设计过程中充分考虑了实际加工的工艺特性，内弯圆角半径匹配常规冷弯成型的最小工艺限值，直段预留长度满足焊接装配的操作空间要求，所有截面的尺寸公差均参考型材加工的通用标准做了隐性约束，确保模型导出的工程图可直接用于生产下料。配置文件的参数逻辑采用层级化搭建，将通用尺寸参数与专属规格参数做了分类管理，修改全局参数即可批量调整同系列所有构件的通用尺寸，调整单规格参数即可完成特定型号的定制化修改，大幅提升同类型构件的设计复用效率，减少重复建模的工作量。模型的几何结构做了轻量化处理，在保留所有关键尺寸特征与工艺结构的前提下，压缩了不必要的冗余几何元素，确保在大型装配体中调用时不会占用过多系统资源，同时所有特征均保留完整的建模历史记录，方便后续设计人员根据项目需求做二次修改与调整，适配不同场景下的护栏、扶手、支撑框架等结构的设计使用需求。
