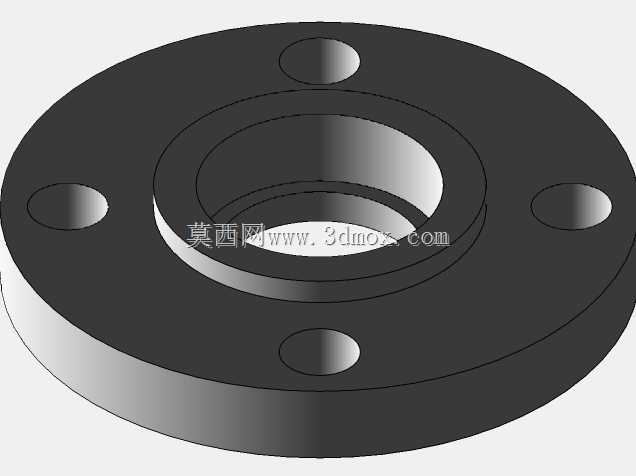

1.5英寸150磅突面带颈钢制管法兰结构

　　在石油化工、市政给排水、暖通空调、工业制程管路系统中，法兰是实现管段、阀门、泵体、设备接口可拆卸连接的核心承压部件，这款1.5英寸公称通径、150磅压力等级的突面法兰，是美标管路体系里应用覆盖率极高的通用连接构件。从现场安装的实际需求出发，该法兰采用RF突面密封结构，密封面凸起高度匹配常规非金属垫片、缠绕式垫片的压缩量要求，安装时无需额外加工密封槽，仅需保证密封面无径向划痕、螺栓预紧力均匀即可实现可靠密封，能适配常温水、低压蒸汽、压缩空气、常规油品等多种介质的输送工况，在中小型工艺管线、建筑消防管线、设备进出口接管段都能见到同规格产品的应用。

　　设计层面，这款法兰采用板式平焊的结构形式，整体为圆盘式构型，中心通孔与1.5英寸公称通径的钢管外径匹配，焊接端预留了合理的坡口角度，现场焊接时能够保证焊脚尺寸满足承压要求，避免焊缝应力集中导致的泄漏风险。法兰盘上均匀分布4个螺栓通孔，孔位的分度圆直径严格匹配150磅压力等级的法兰尺寸规范，螺栓孔直径比配套螺栓大出合理间隙，既方便现场穿装螺栓找正，也能抵消管路安装时的微小错位误差，不会出现螺栓无法穿入的安装问题。法兰的厚度经过承压校核，在150磅对应的额定工作压力下，不会出现法兰盘翘曲变形导致的密封失效，密封面的表面粗糙度控制在适合垫片贴合的区间，既不会因为过于光滑导致垫片受压后滑移，也不会因为粗糙度过大出现密封面间隙泄漏。

　　从安装边界来看，该法兰的外径尺寸符合对应压力等级的规范要求，相邻法兰对接时，螺栓拧紧的操作空间充足，使用常规套筒扳手即可完成预紧作业，不需要额外定制特殊工装。法兰背面与钢管贴合的端面做了平整处理，焊接时能够保证法兰与管段的垂直度，避免对接后出现管路偏斜，影响后续管线的同轴度。在实际管路排布中，该规格法兰常被用在泵组进出口、阀门两端、设备接管口位置，相比焊接连接，法兰连接的形式能够方便后期管路检修、设备更换时快速拆卸，不需要切割管段，大幅降低运维阶段的工作量。

　　建模过程中，对法兰的过渡圆角、密封面边缘倒角都做了还原，这些细节结构并非冗余设计：密封面边缘的小倒角能够避免安装时垫片被锐边切损，螺栓孔两端的倒角能够消除冲孔或钻孔产生的毛刺，防止螺栓穿装时被毛刺卡滞，法兰外缘的倒角则能去除加工飞边，避免搬运安装时划伤施工人员。从受力角度分析，均匀分布的螺栓孔能够让预紧力均匀作用在密封面整圈，不会出现局部预紧力过大压溃垫片、或是局部预紧力不足产生泄漏的问题，150磅的压力等级属于中低压管路常用等级，适配绝大多数民用、工业常规低压输送场景，不需要使用更高压力等级的法兰造成成本浪费，也不会因为压力等级不足留下安全隐患。

　　在现场配管作业中，该法兰的焊接端结构适配普通电弧焊、氩弧焊等常规焊接工艺，普通持证焊工即可完成焊接作业，不需要特殊焊接工艺评定。密封面的突面结构在安装时，垫片定位非常方便，不需要额外的定位结构就能让垫片居中放置在密封面上，避免垫片偏位导致的密封失效。相比凹凸面、榫槽面等密封形式的法兰，突面法兰的采购成本更低、互换性更强，不同厂家生产的同规格同压力等级法兰都可以实现互换，后期备件采购非常方便，不会因为专属结构导致备件采购周期长、成本高的问题，这也是该类型法兰在中低压管路中被大量应用的核心原因。
