机床传动用螺旋锥齿轮结构设计

　　在机床主轴传动链的布局设计中，螺旋锥齿轮是实现相交轴动力传递的核心承载零件，这类零件的建模精度直接决定了传动副的啮合间隙、接触斑点位置以及整机运行的噪音水平，很多普通卧式车床的主轴箱进给端、溜板箱的动力换向结构里，都会用到这类带螺旋齿向的锥齿轮结构。从实际装配场景来看，这款螺旋锥齿轮的轴段部分集成了花键连接结构，安装时不需要额外加装键槽配合件，直接和配套的花键轴套啮合即可传递扭矩，这种集成式的轴齿设计能有效缩短传动链的轴向安装尺寸，对于CA6140这类普通卧式车床的主轴箱内部紧凑布局来说，能省下不少宝贵的装配空间，避免相邻传动齿轮出现干涉问题。

　　设计这类螺旋锥齿轮的时候，首先要确定的是分锥角参数，要匹配传动副两轴的相交角度，普通机床里最常用的是90度相交轴传动，所以分锥角的计算要和配对齿轮的齿数比严格对应，避免安装后出现齿面偏载的问题。齿向的螺旋角选择也有讲究，螺旋角过大容易导致轴向力超出轴承的承载范围，螺旋角过小则无法发挥螺旋锥齿轮传动平稳、承载能力强的优势，常规机床传动用的螺旋锥齿轮螺旋角一般选取35度左右，兼顾轴向力控制和传动平稳性要求。齿部的建模过程中，要严格按照渐开线齿廓的生成逻辑来构建齿面，不能用近似的圆弧替代渐开线，否则实际啮合时会出现传动比波动，导致加工工件表面出现振纹。

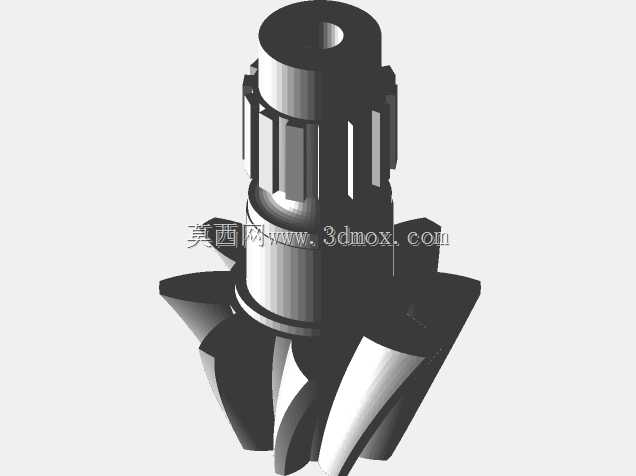

　　从结构细节来看，这款齿轮的上端轴段设计有定位轴颈，安装时和箱体上的衬套内孔配合，起到径向定位的作用，轴颈的尺寸公差要控制在h6级别，和衬套的配合间隙保持在0.01到0.02毫米之间，间隙过大会导致齿轮运转时出现径向跳动，间隙过小则会出现润滑脂无法进入配合面、运转时温升过高抱死的问题。轴段上的花键采用矩形花键结构，相比渐开线花键，矩形花键的加工难度更低，对中小载荷的机床传动场景来说完全能满足强度要求，花键的齿侧间隙要控制在合理范围，既要保证滑动装配顺畅，也要避免传动时出现冲击噪音。下端的锥齿部分齿根位置做了圆角过渡处理，避免热处理时出现应力集中导致齿根断裂，齿顶部分做了小倒角，防止装配时齿顶磕碰损伤影响啮合精度。

　　实际应用中，这类螺旋锥齿轮主要承担进给系统的动力换向传递，将主轴的旋转动力通过相交轴传递到进给光杠或者丝杠上，带动刀架实现纵向和横向的进给运动。运转过程中，齿面承受的是交变接触应力，齿根承受交变弯曲应力，所以建模时除了保证齿形精度，还要考虑后续热处理的变形余量，齿面的加工余量要预留合适的磨削量，保证热处理后可以通过磨削修正变形，达到最终的精度要求。安装边界方面，齿轮的轴向定位依靠轴颈处的轴肩来实现，轴肩的高度要匹配配套轴承的内圈厚度，保证轴承安装后能被可靠压紧，不会出现轴向窜动；齿轮的最大外圆尺寸要和箱体内壁保持至少5毫米以上的间隙，避免运转时和箱体或者其他零件发生刮碰，同时要留出润滑脂的流动空间，保证齿面啮合时能得到充分润滑，减少齿面磨损。

　　很多新手工程师在建模这类锥齿轮的时候，容易忽略配对齿轮的安装距参数，只单独构建单个齿轮的模型，导致实际装配时两齿轮的节锥顶点无法重合，出现啮合错位的问题，正确的建模流程应该是先确定传动副的中心距、传动比、安装距等整体参数，再分别构建两个配对齿轮的模型，装配验证后再细化单个齿轮的轴段、花键、倒角等细节结构。另外，齿面的螺旋方向选择要和轴的旋转方向匹配，保证运转时产生的轴向力指向轴承的定位端面，避免轴向力把齿轮推离啮合位置，导致传动失效。这款螺旋锥齿轮的花键位置设计在锥齿的上方，装配时从箱体上方穿入安装孔，花键端连接输入联轴器，锥齿端和箱体内的配对锥齿轮啮合，装配流程顺畅，不需要额外设计复杂的工装就能完成安装，后期维护拆卸也很方便，只需要拆开上端的端盖就能把齿轮抽出检修，不需要拆解整个主轴箱的其他传动部件。
