机床传动用啮合式正齿轮组结构设计

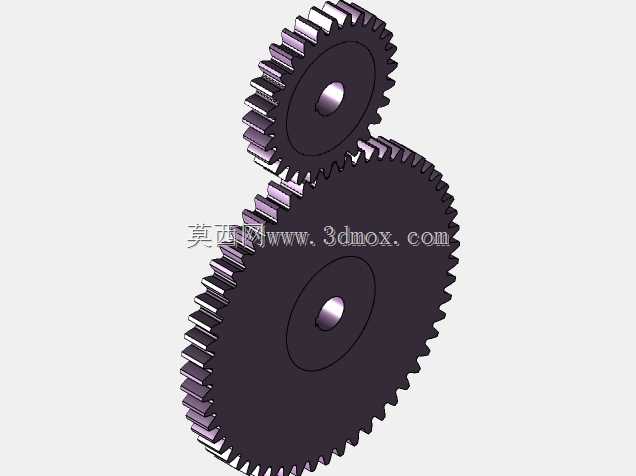

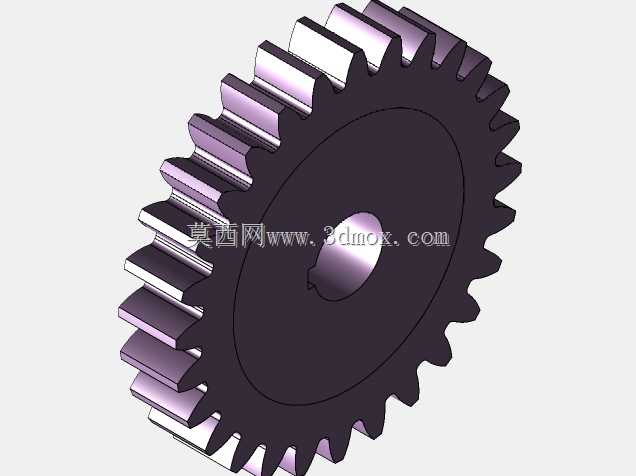

　　这套啮合正齿轮组的设计初衷，是为普通卧式车床的主轴进给传动链提供稳定的定比转速传递方案，在机床主轴箱的进给分支传动路径中，这类圆柱直齿齿轮承担着将主轴输出的恒定转速按固定传动比传递给进给光杆的核心作用，区别于斜齿轮的轴向分力问题，直齿结构在中小载荷、中等转速的进给传动场景下，不需要额外设置轴向止推结构，能有效压缩主轴箱内部的安装空间，降低箱体加工的同轴度公差要求。从实际安装边界来看，大齿轮的基准内孔与进给光杆采用H7/k6的过渡配合，孔内设计有标准平键键槽，装配时不需要额外加热即可完成压装，小齿轮的安装轴径与中间传动轴采用同等级配合，两个齿轮的中心距严格匹配CA6140车床对应传动位的箱体轴孔间距，

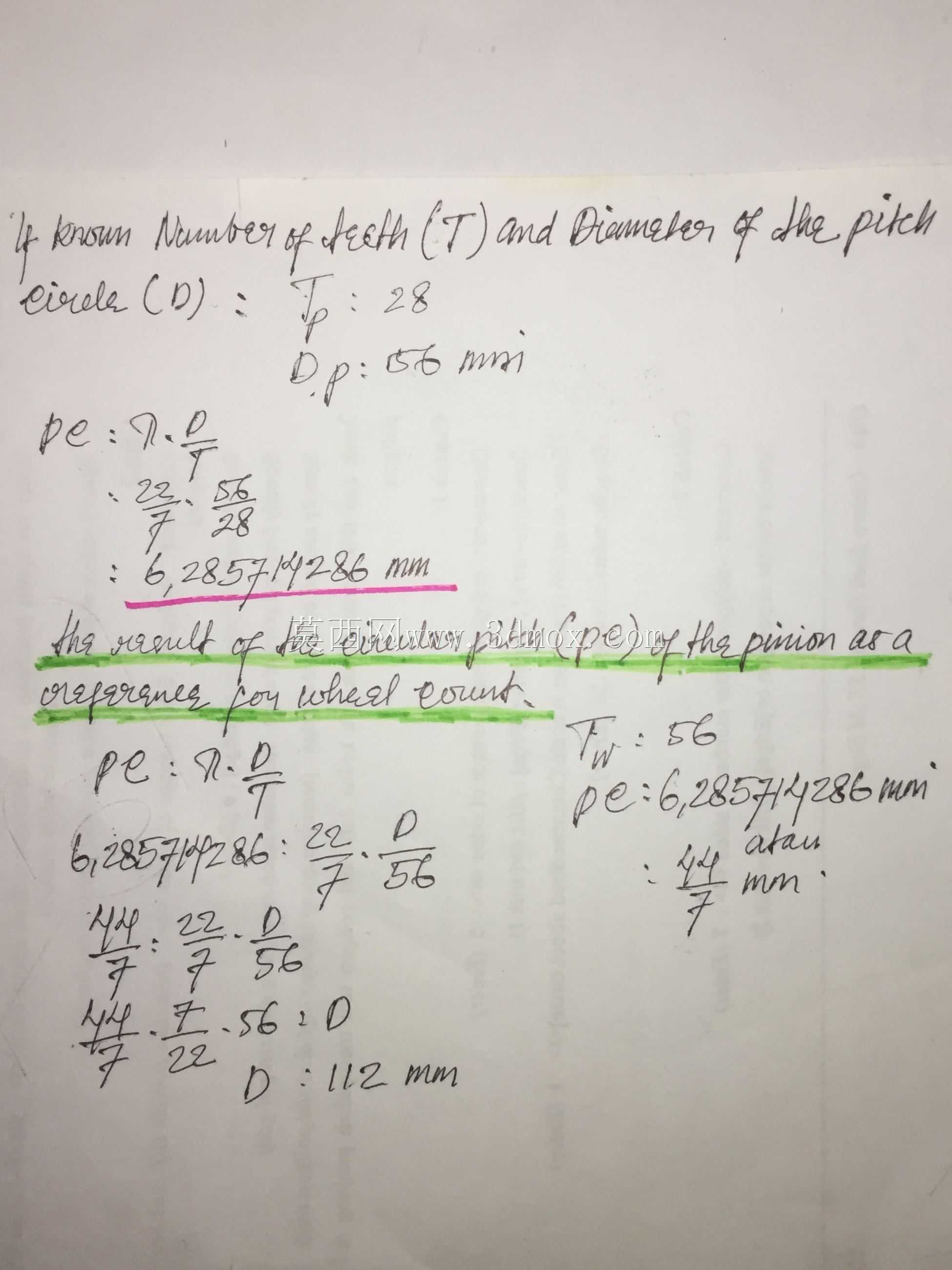

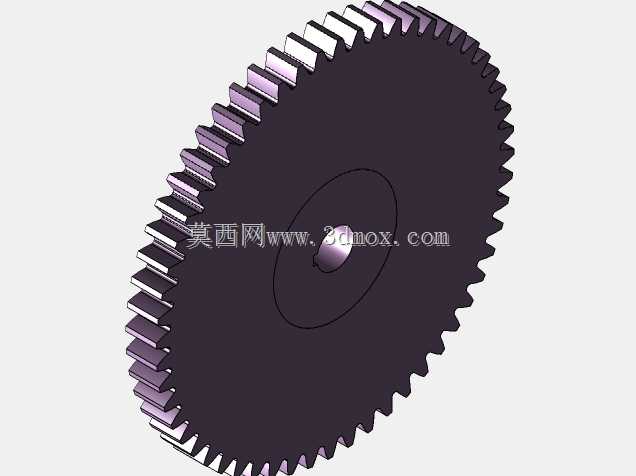

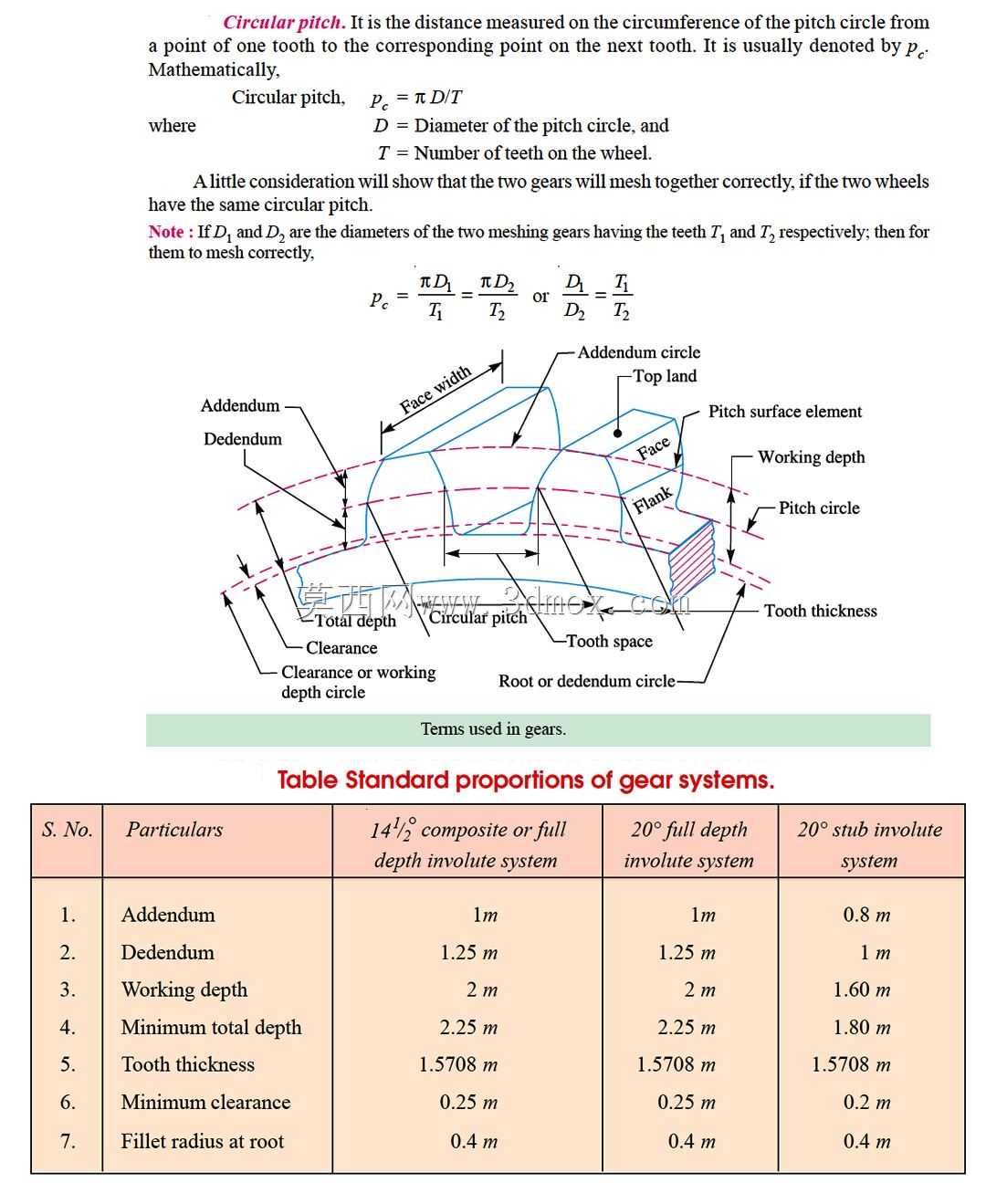

　　齿顶圆与箱体内壁的预留间隙控制在5mm以上，避免高速运转时齿圈蹭到箱体加强筋，同时也给润滑油的飞溅留存留出足够空间，不会出现齿轮搅油阻力过大的问题。设计过程中优先考虑了传动平稳性的需求，齿廓采用标准渐开线齿形，压力角选取通用的20度，齿顶高系数取1，顶隙系数取0.25，两个齿轮的齿数匹配经过传动比验算，完全适配车床进给量的档位设计，不会出现进给量偏差导致的车削螺纹螺距超差问题。齿面的结构设计上，没有采用多余的减重孔结构，毕竟机床进给传动的载荷波动不大，实心辐板结构的加工工艺性更好，普通滚齿机即可完成齿形加工，不需要额外的铣减重孔工序，能有效降低零件的加工成本，适合机床厂的批量生产需求。从实际使用场景出发，

　　这类直齿轮组除了应用在车床进给箱内，也可通用在普通钻床的主轴进给传动、小型输送机的动力传递、普通减速器的定比传动级中，只要中心距、传动比、载荷等级匹配，不需要做额外的结构修改即可直接替换使用。设计时特意校核了齿根弯曲强度与齿面接触强度，按机床额定进给载荷计算，齿根的弯曲安全系数取到2.5以上，齿面接触安全系数取到2以上，即使出现短时的进给过载，比如车削过程中碰到硬点导致进给阻力突增，也不会出现断齿或者齿面压溃的问题。齿轮的端面没有设计多余的凸台结构，安装时的轴向定位靠轴用弹性挡圈即可完成，不需要额外加工锁紧螺纹孔，进一步简化了装配工序，维修更换时只需要拆下挡圈就能拔出齿轮，不需要拆解整个传动轴系，大幅降低了设备的后期维护成本。

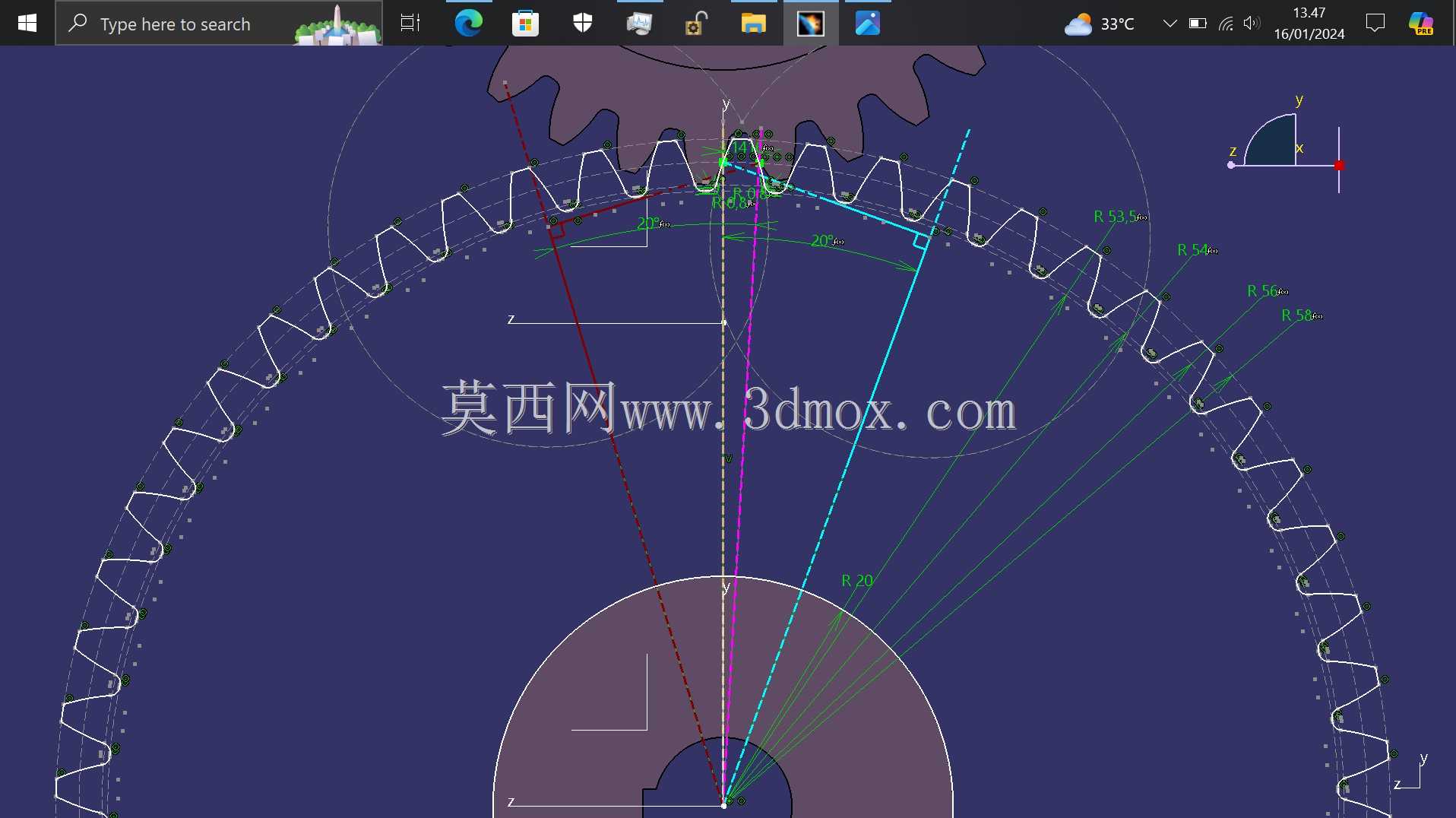

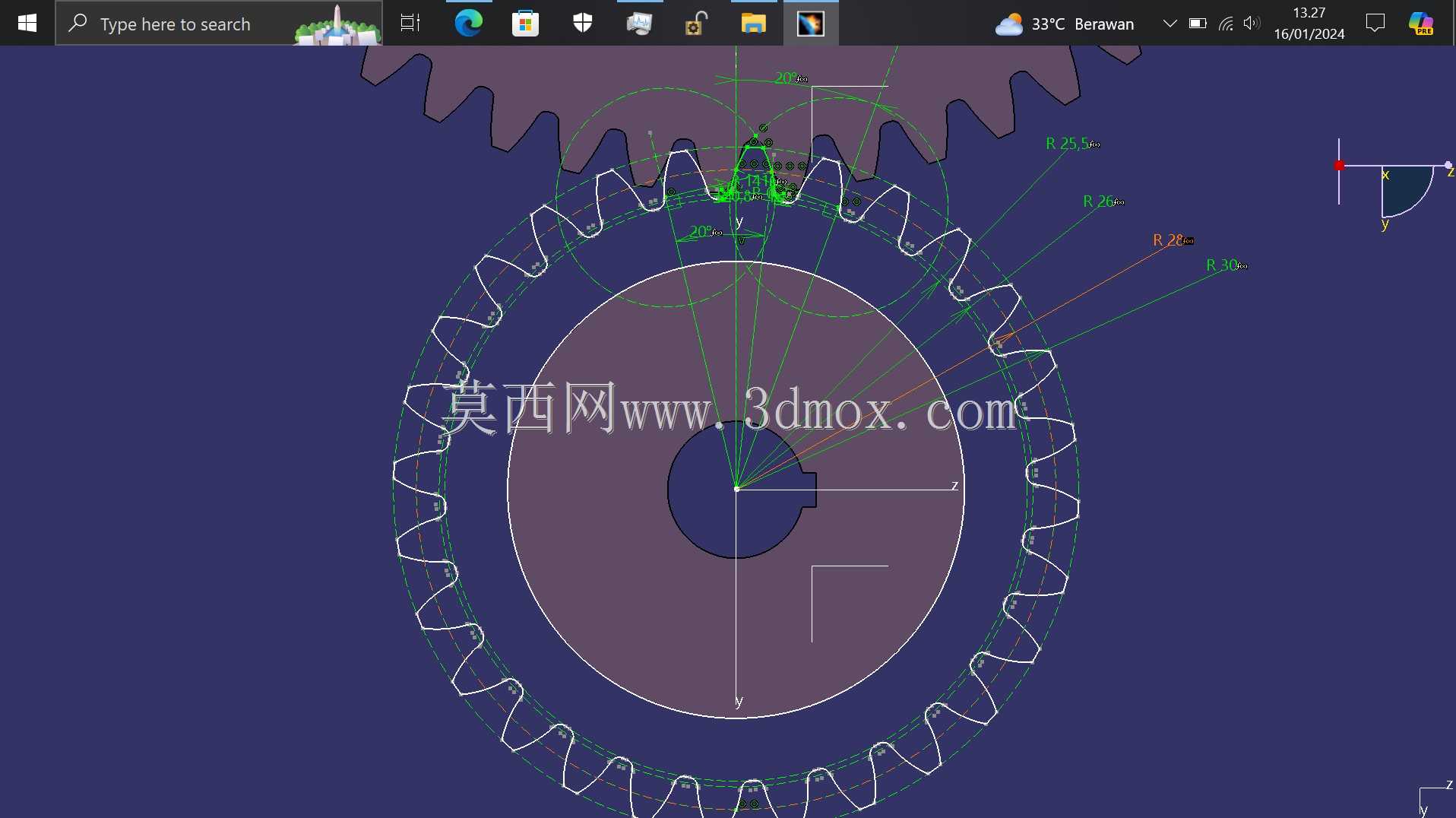

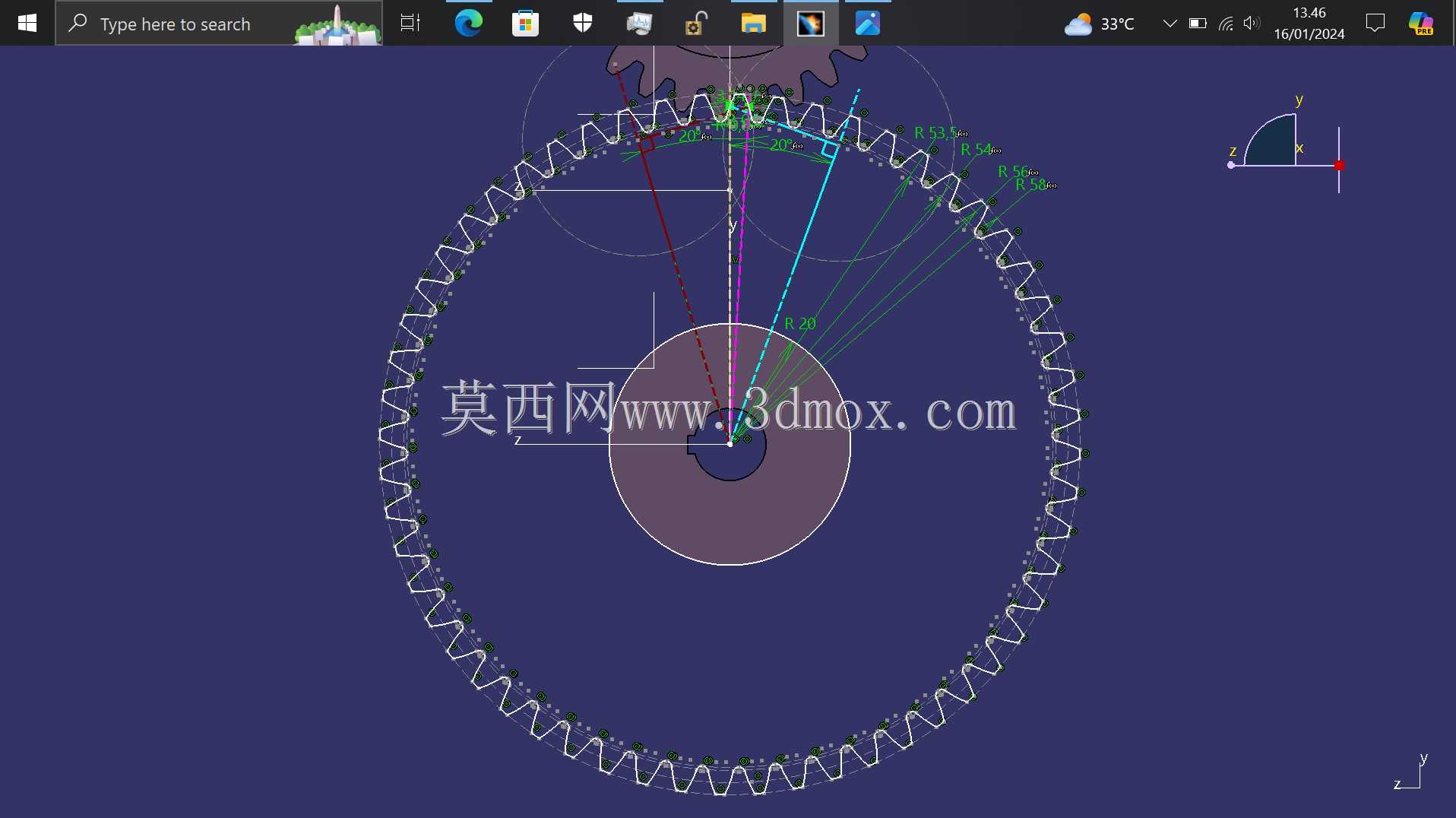

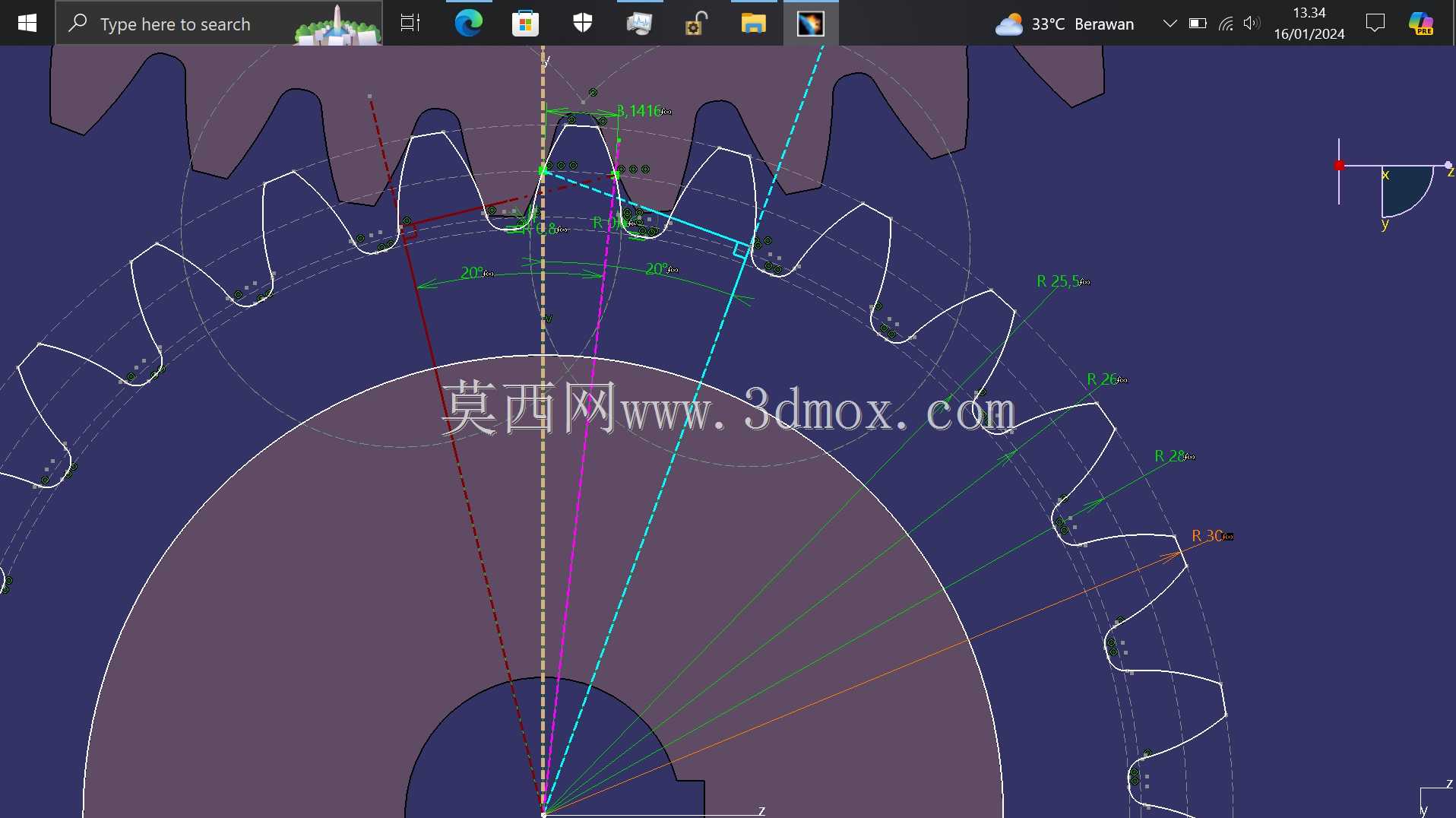

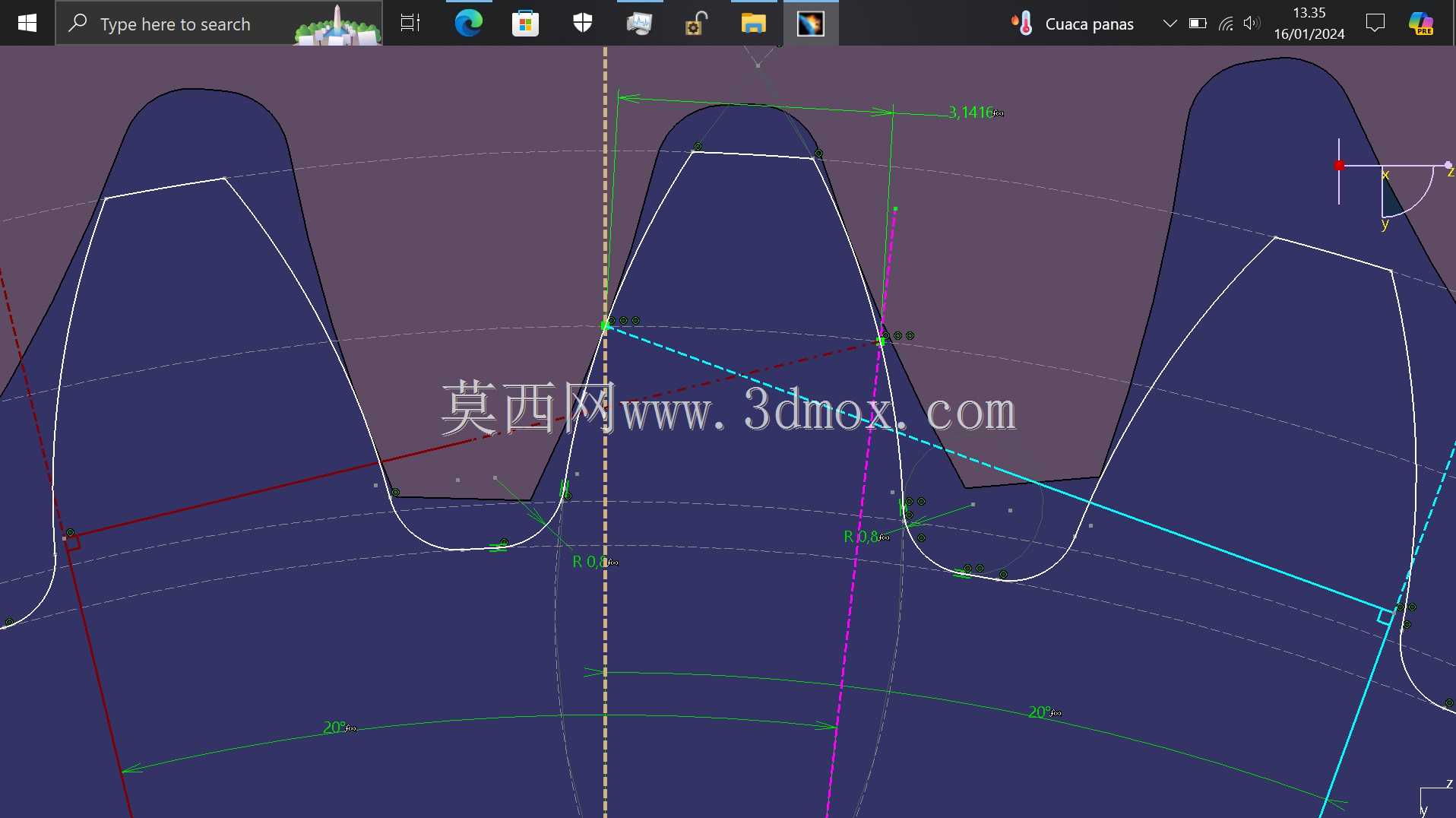

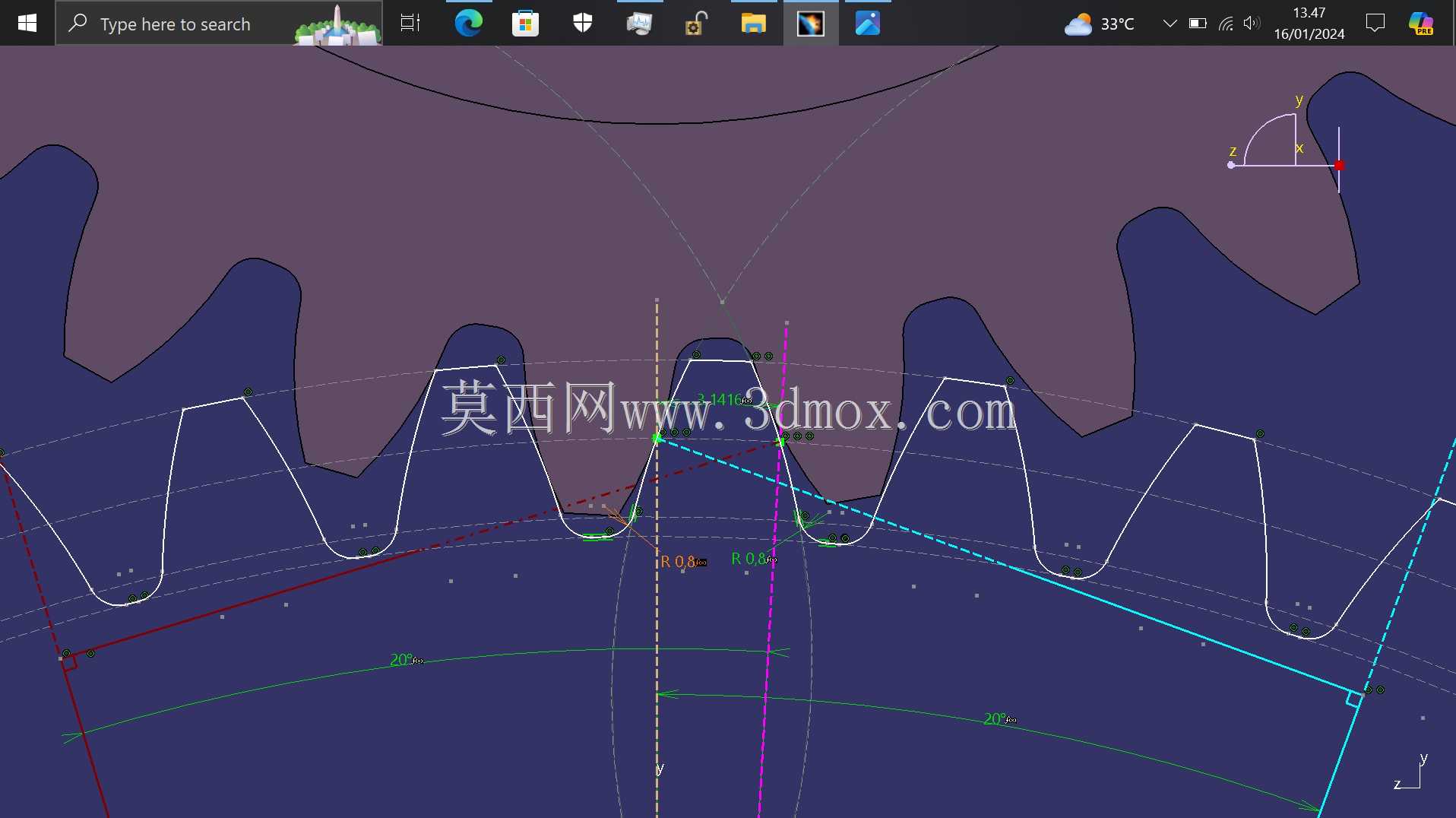

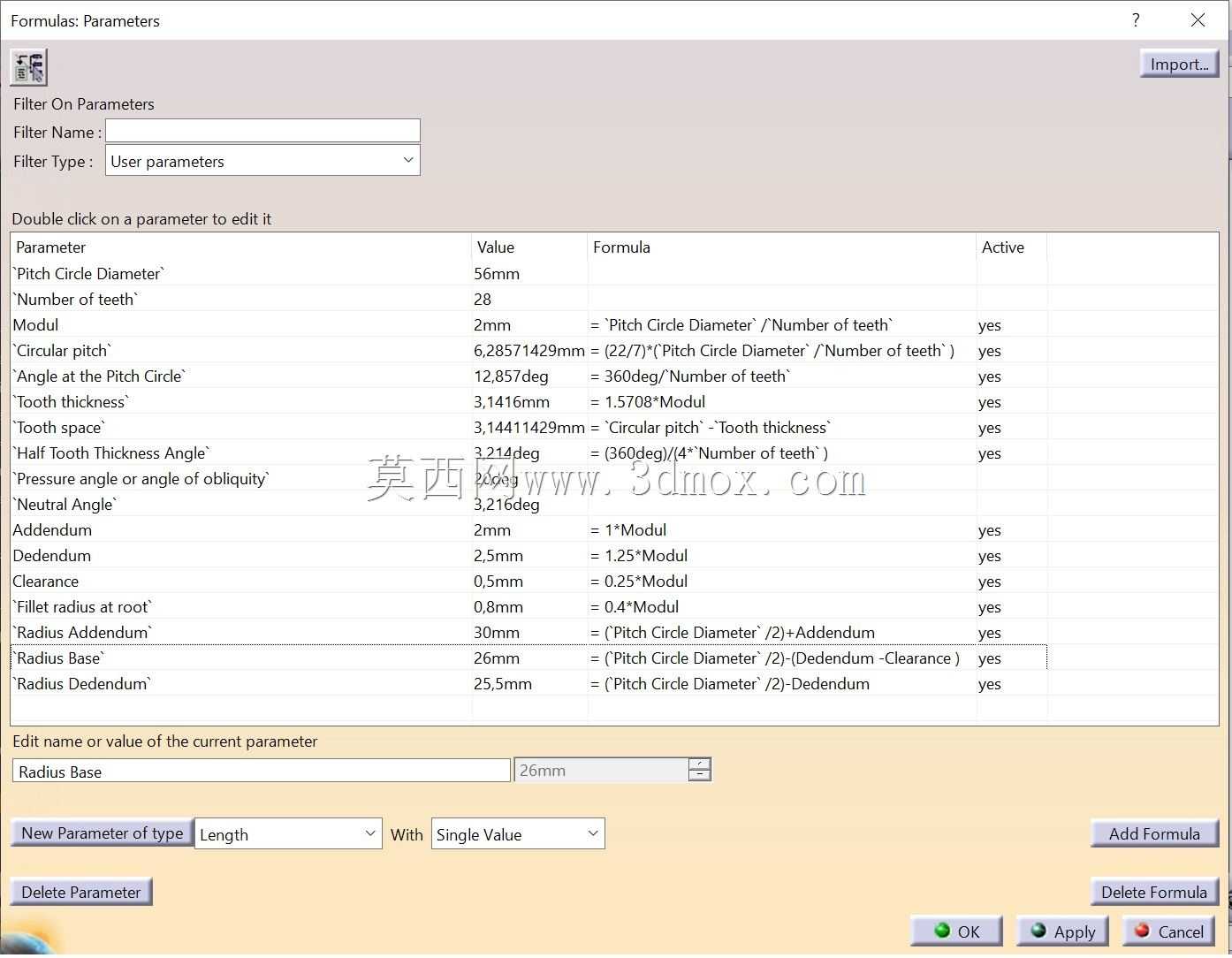

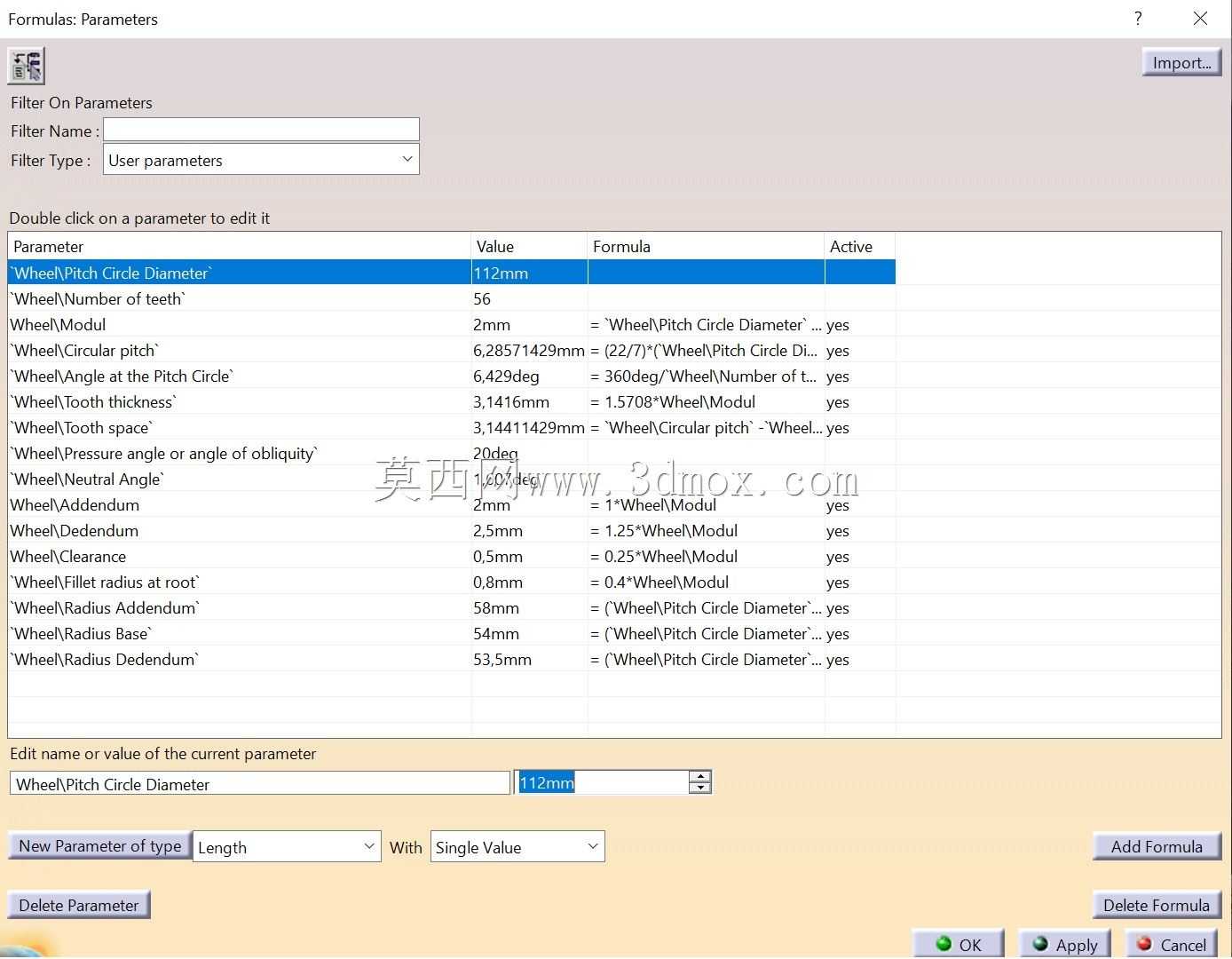

　　在建模过程中，齿形的生成严格按照渐开线生成原理做了精确拟合，齿根过渡圆角采用标准的0.38m模数圆角，避免齿根应力集中导致的疲劳断裂，齿端做了0.5mm的倒角，既方便装配时的齿轮啮合导入，也能去除齿端的加工毛刺，避免运转过程中铁屑脱落进入啮合区造成齿面拉伤。两个齿轮的啮合侧隙控制在0.1-0.15mm之间，既不会因为侧隙过大导致传动反向空程过大，影响车床进给的精准度，也不会因为侧隙过小导致热胀后出现卡齿、闷车的问题，完全适配机床运转时箱体内油温升高带来的齿轮热膨胀量。从安装适配性来看，齿轮的基准端面与内孔的垂直度公差控制在0.02mm以内，装配后不会出现齿面偏载的问题，能保证齿面接触斑点沿齿长方向达到70%以上，沿齿高方向达到50%以上，符合机床齿轮的精度检验标准，运转时的传动噪音控制在75分贝以内，不会出现异常的啮合冲击声响。
