三辐式改装卡丁车转向操控盘结构

　　该转向操控结构主要适配非道路小型休闲车辆的转向系统，覆盖自制UTV、儿童娱乐卡丁车、小型改装童车的转向操控场景，作为驾驶人与车辆转向机构的直接交互部件，承担转向力矩输入、行驶方向控制的核心功能，区别于民用乘用车的转向盘结构，该部件针对低速非道路场景做了结构简化，在满足强度要求的前提下尽可能降低整体重量，适配小型车辆的轻量化改装需求。

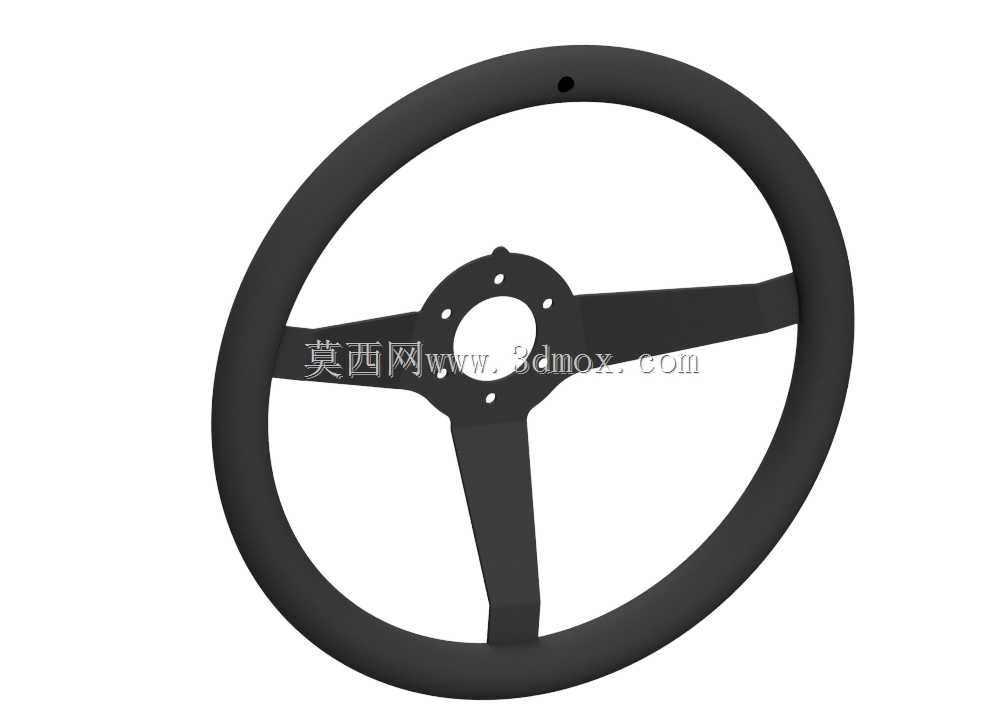

　　从结构设计逻辑来看，整体采用三辐条对称布局，辐条沿中心安装座呈120°均匀分布，这种布局相比四辐结构减少了单根辐条的受力冗余，同时能保证握持轮圈任意位置时，辐条都不会对手部操作造成遮挡，适配卡丁车类车辆需要频繁小角度修正方向、快速大角度打方向的操作习惯。轮圈部分采用等截面环形结构，截面为适配手握持的圆弧过渡造型，表面无额外防滑包覆结构，预留了后期包覆防滑层的安装余量，轮圈顶部预留的小孔位可用于安装转向回正标识或者快拆结构的定位销，满足改装场景的拓展需求。

　　中心安装座采用圆盘式凸台结构，沿圆周均匀分布6个安装孔位，孔位的分布直径匹配常规小型转向机的输出法兰尺寸，可直接通过螺栓与转向柱上端的连接法兰固定，无需额外设计转接结构，中心的大尺寸通孔用于避让转向柱的中心轴或者走线空间，适配不同改装方案的安装需求。辐条与轮圈、中心安装座的连接位置均做了圆弧过渡处理，避免应力集中导致的结构断裂，在车辆经过颠簸路面、转向受力突变时，过渡位置的应力可沿圆弧面均匀分散，不会出现局部应力过载的问题。

　　从安装边界尺寸来看，整体轮圈的外径适配小型车辆的驾驶舱空间，不会因为尺寸过大导致驾驶时腿部与转向盘发生干涉，也不会因为尺寸过小导致转向力矩输入费力，平衡了操作力臂与安装空间的需求。中心安装座的凸台高度经过匹配设计，安装后转向盘的握持平面与转向柱轴线保持垂直，保证转向操作时的受力方向与转向柱转动轴线同轴，减少转向过程中的附加力矩。辐条的厚度与宽度经过受力校核，在承受成年人正常转向施加的最大力矩时，辐条的变形量控制在合理范围内，不会出现明显的形变导致转向虚位过大，同时也不会因为结构过于厚重增加不必要的重量。

　　在实际应用场景中，该结构可直接替换小型改装车辆的原有转向部件，也可作为自制车辆转向系统的核心操控部件使用，安装时仅需匹配转向柱上端的法兰孔位即可完成固定，无需对周边结构做大幅修改。针对不同的使用场景，可在轮圈表面包覆防滑橡胶、皮革等材质提升握持摩擦力，也可在中心安装座位置加装快拆结构，满足赛车类场景快速进出驾驶舱的需求。整体结构没有冗余的功能设计，所有结构特征都围绕转向操控的核心需求展开，兼顾了结构强度、安装便利性与改装拓展性，适合小型非道路车辆的自制改装与小批量生产使用。
