带法兰盘阶梯轴套类机械零件结构

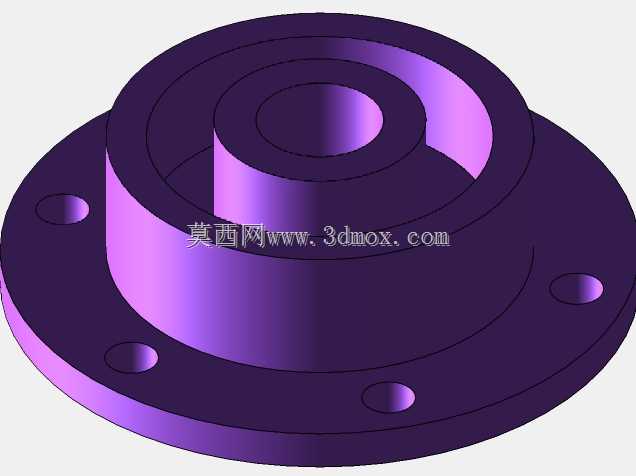

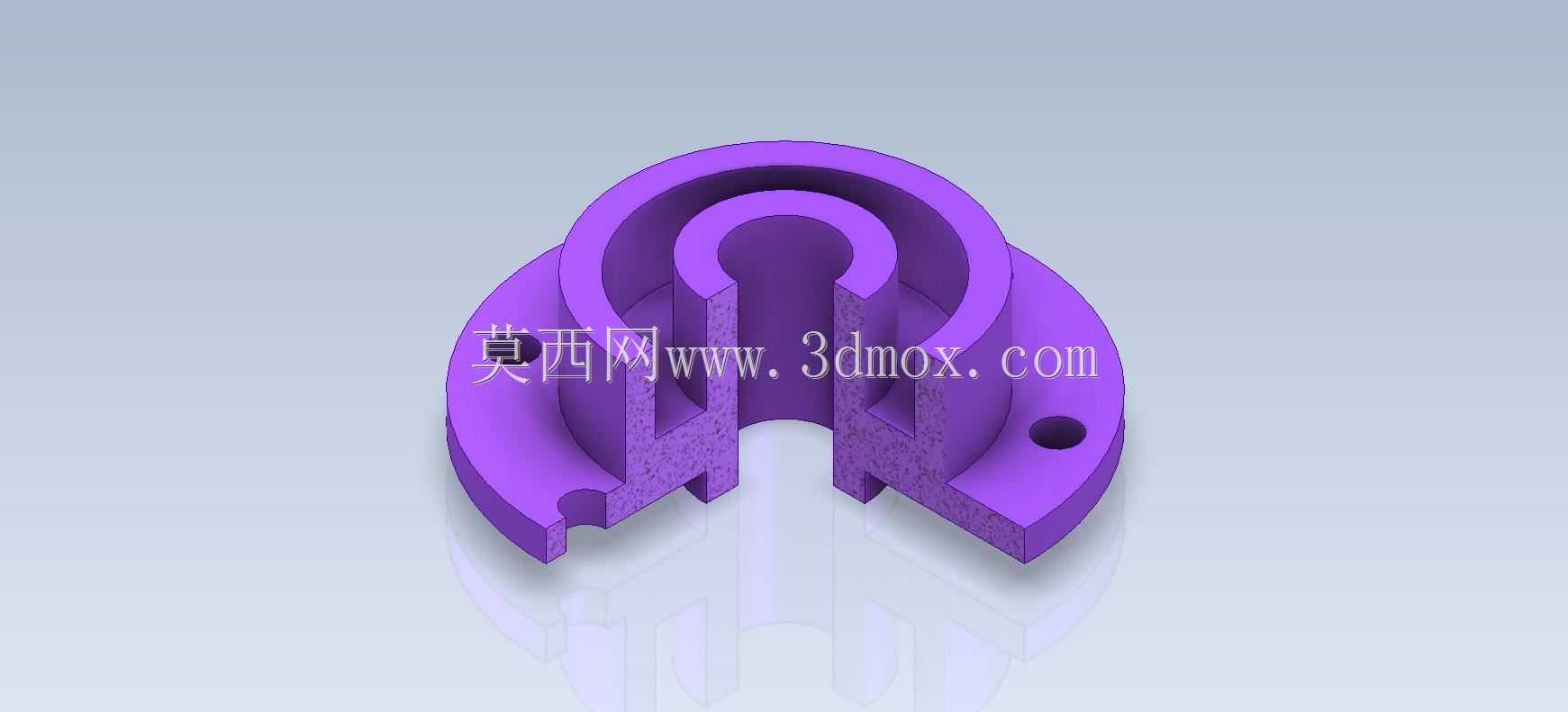

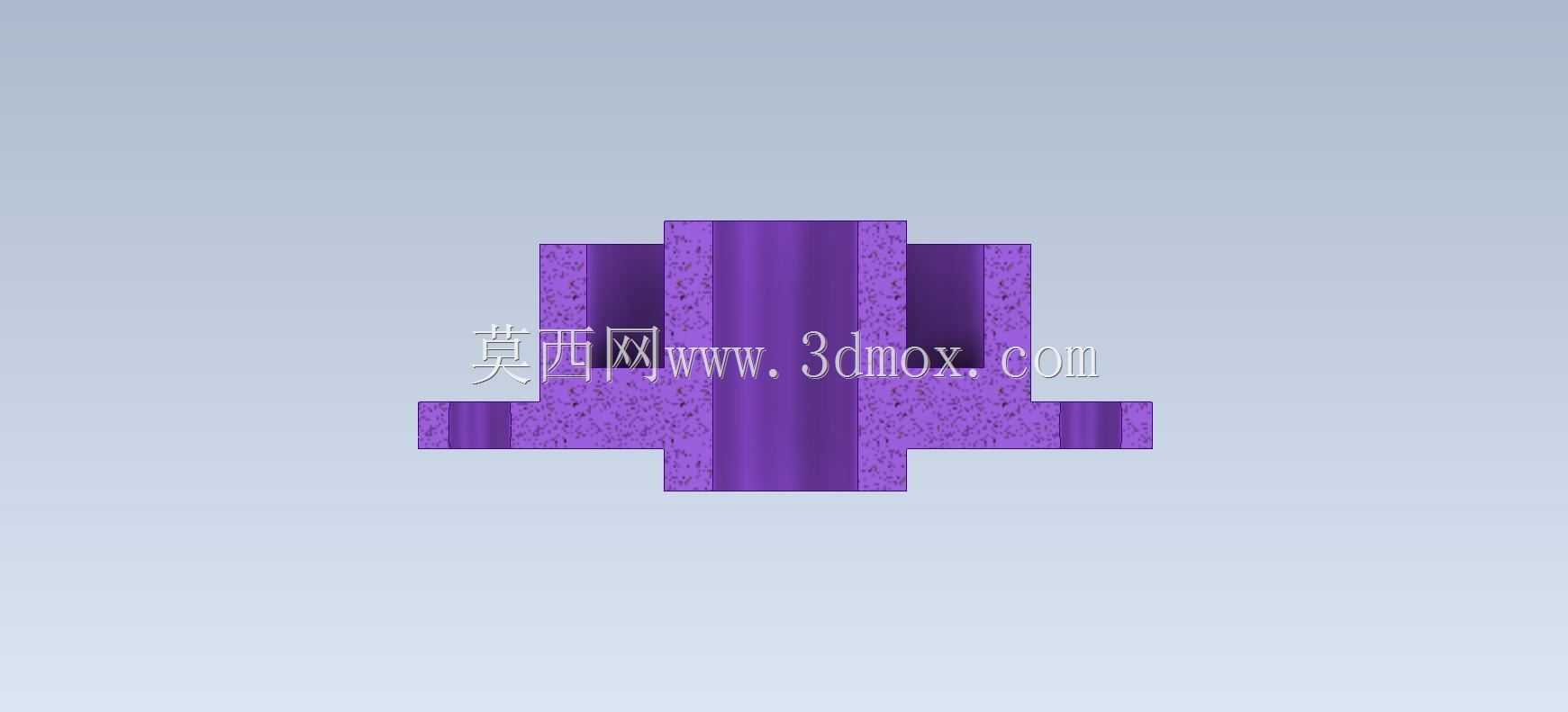

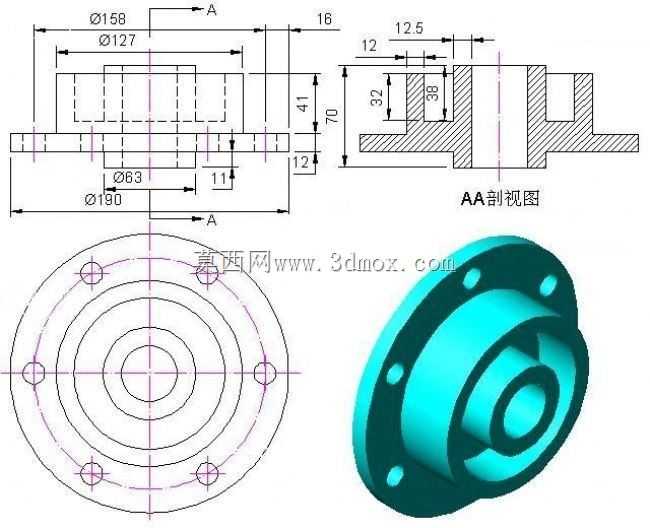

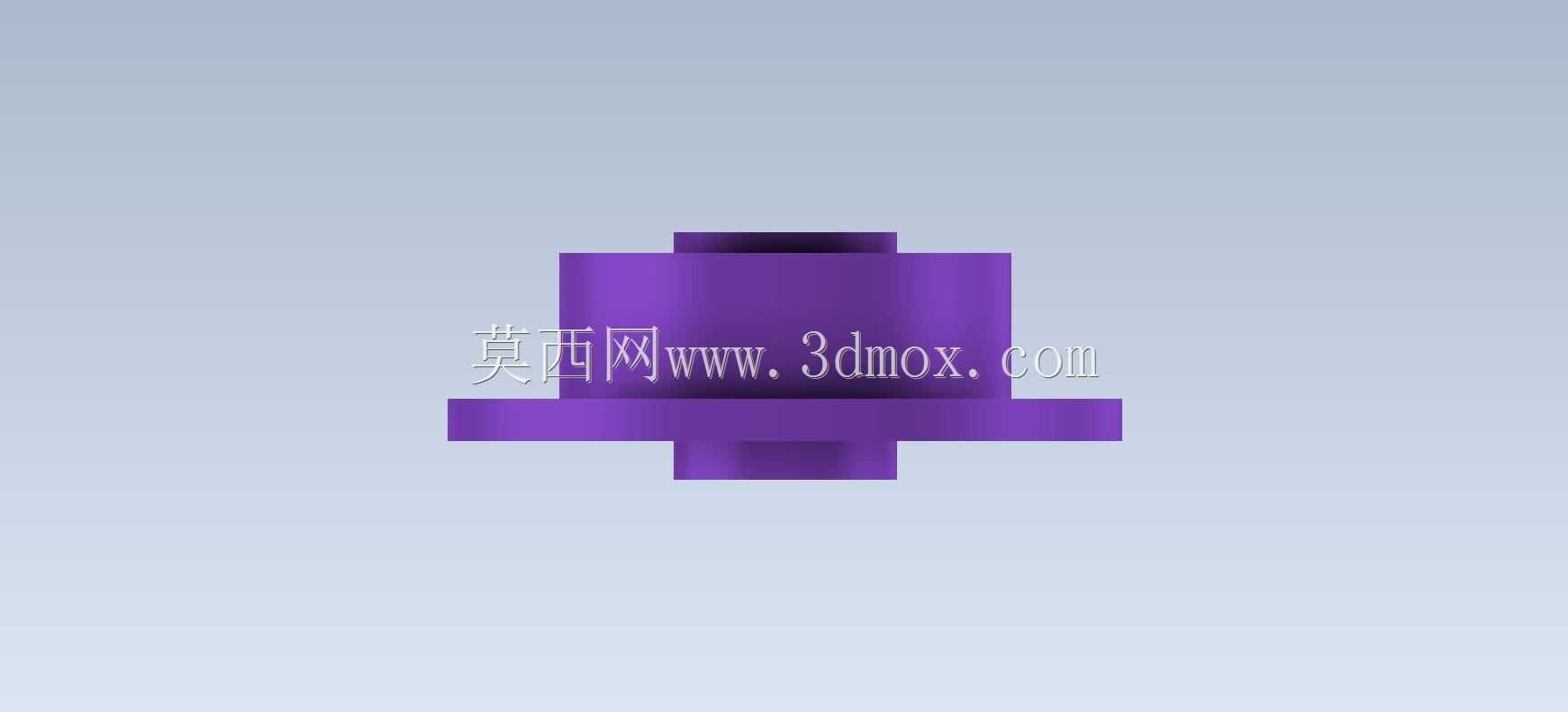

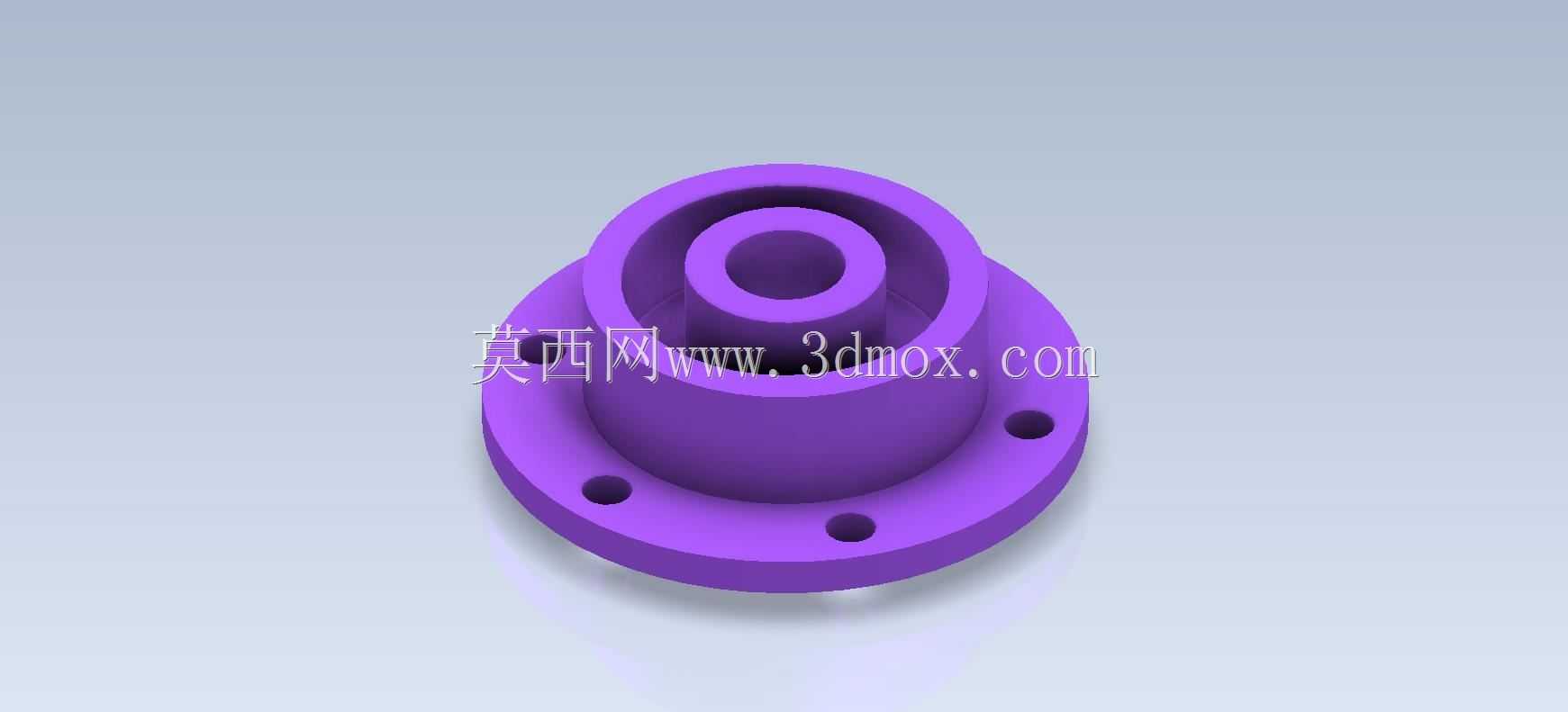

　　这类带法兰的阶梯轴套零件，在常规机床进给机构、小型传动模组、轻工自动化输送线的定位支撑环节应用十分普遍，日常做结构设计时，这类零件是最常见的支撑类基础件，主要承担轴类部件的径向定位、轴向限位作用，同时法兰端的安装孔可以直接将整个支撑件固定在设备墙板、安装立板上，不需要额外设计转接座，能有效压缩设备的装配空间。从结构本身来看，主体为同轴阶梯回转结构，内部是不同直径的阶梯通孔，大直径孔段一般用来容纳轴承外圈或者轴端的密封件，小直径孔段供传动轴穿过，同时可以限制轴的径向窜动余量，孔与孔之间的台阶面可以作为轴承的轴向定位面，装配时不需要额外加工轴用挡圈槽，就能实现轴承的轴向固定，减少轴类零件的加工工序。外侧的法兰盘为圆盘式结构，

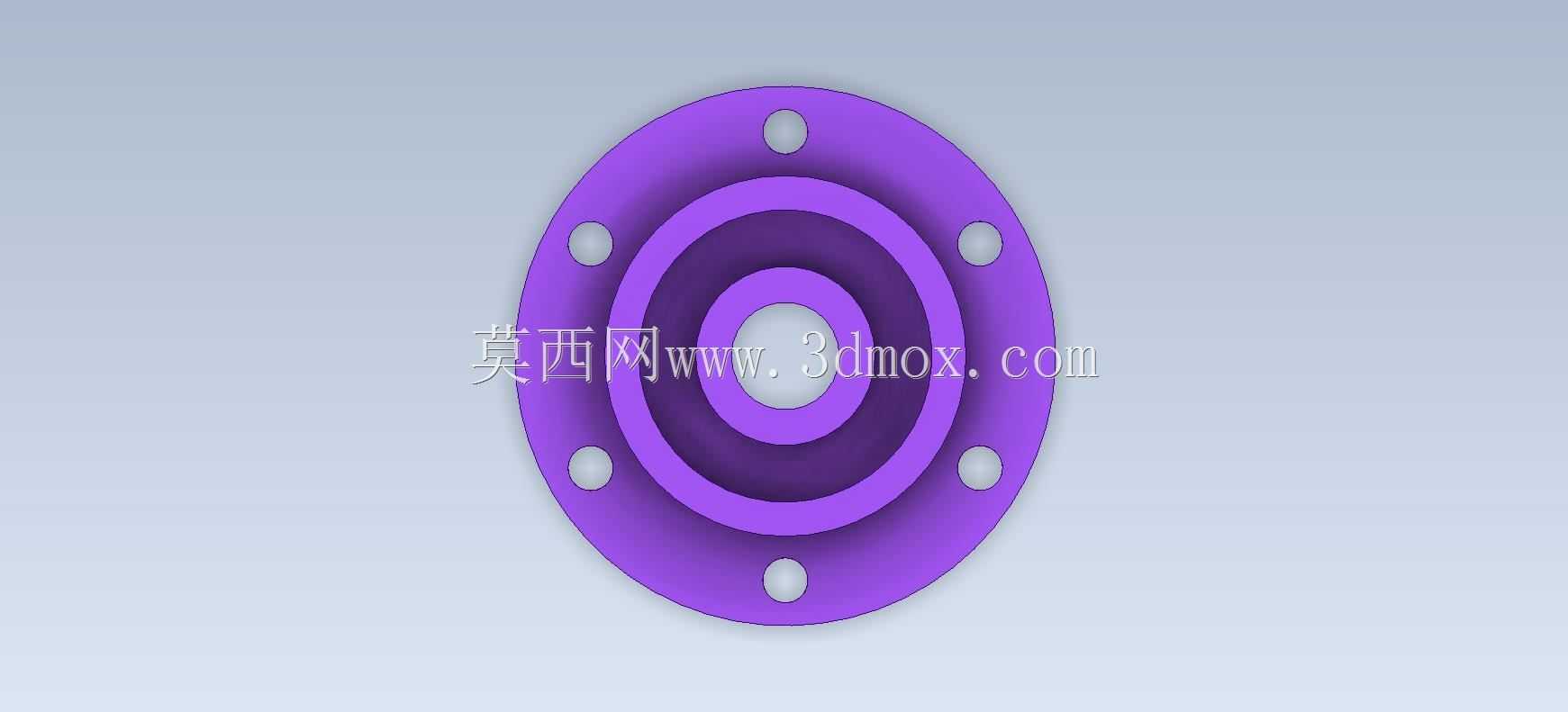

　　沿圆周均匀分布三个安装通孔，安装孔的位置度公差在建模时需要重点控制，实际加工时如果孔位偏差超过0.1mm，装配时就会出现螺栓无法穿入、或者安装后轴套整体偏斜，导致传动轴转动卡滞的问题。设计这类零件的时候，首先要根据配套传动轴的直径确定内部最小通孔的尺寸，一般孔与轴之间保留0.2-0.5mm的间隙，避免轴转动时与孔壁发生摩擦；然后根据选用的轴承外径确定上层大孔的尺寸，轴承与孔的配合选用基孔制过渡配合，保证轴承装入后不会出现外圈滑动的问题。法兰盘的外径需要比内部大孔的外径大出足够的尺寸，保证安装孔的中心到法兰外圆、到主体外圆的壁厚不小于5mm，避免螺栓锁紧时法兰边缘出现应力开裂，尤其是采用尼龙、POM这类工程塑料做样机验证件的时候，

　　壁厚不足很容易在装配时直接拧裂。法兰的厚度也要根据整体受力情况确定，常规轻载传动场景下，法兰厚度取8-12mm即可满足强度要求，如果是重载冲击的工况，需要适当增加法兰厚度，同时在法兰与主体圆柱的衔接位置做R2-R3的圆角过渡，减少应力集中，避免长期受载后衔接位置出现断裂。建模过程中，这类回转类零件优先采用旋转凸台命令生成主体结构，比多次拉伸凸台的效率更高，同时能更好保证所有回转面的同轴度公差，后续生成工程图的时候，同轴度、圆跳动的形位公差标注也更方便。安装孔采用圆周阵列的方式生成，阵列时要注意第一个孔的基准位置，尽量让其中一个孔位于零件的正下方或者正上方，方便实际装配时对齐安装标记，减少现场装配的找正时间。

　　零件的外圆柱面与法兰端面的垂直度也要控制在合理范围内，一般取0.05mm以内，保证安装后轴套的轴线与安装板面垂直，避免传动轴装完后出现倾斜，导致传动阻力增大、轴承过早磨损。实际应用中，这类零件如果用于有粉尘、切削液飞溅的机床加工场景，还可以在大直径孔的外端增加密封槽，安装O型密封圈或者骨架油封，阻挡外界的杂质进入轴承内部，延长支撑组件的维护周期；如果是用于食品输送类设备，还需要将所有棱边做R1以上的圆角，避免残留物料残渣，方便日常清洁消毒。做结构校验的时候，除了常规的静态受力仿真，还要考虑装配时的螺栓预紧力对法兰变形的影响，预紧力过大容易让法兰产生微变形，导致内部孔的圆度超差，抱紧轴承外圈造成转动不畅，预紧力过小则会导致设备运行时零件松动，产生振动异响。这类零件的材料选择范围很广，轻载无耐磨要求的场景可以用ABS、PLA做3D打印验证件，常规工业场景一般选用45号钢做调质处理，有耐腐蚀要求的场景可以选用304不锈钢，有轻量化要求的场景还可以选用6061铝合金做硬质阳极氧化处理，不同材料的壁厚、公差取值都要根据材料特性做对应调整，比如铝合金的线膨胀系数比钢材大，设计配合间隙的时候要适当放大，避免温度升高后出现抱轴的问题。
