CA6140车床用传动车轴结构设计

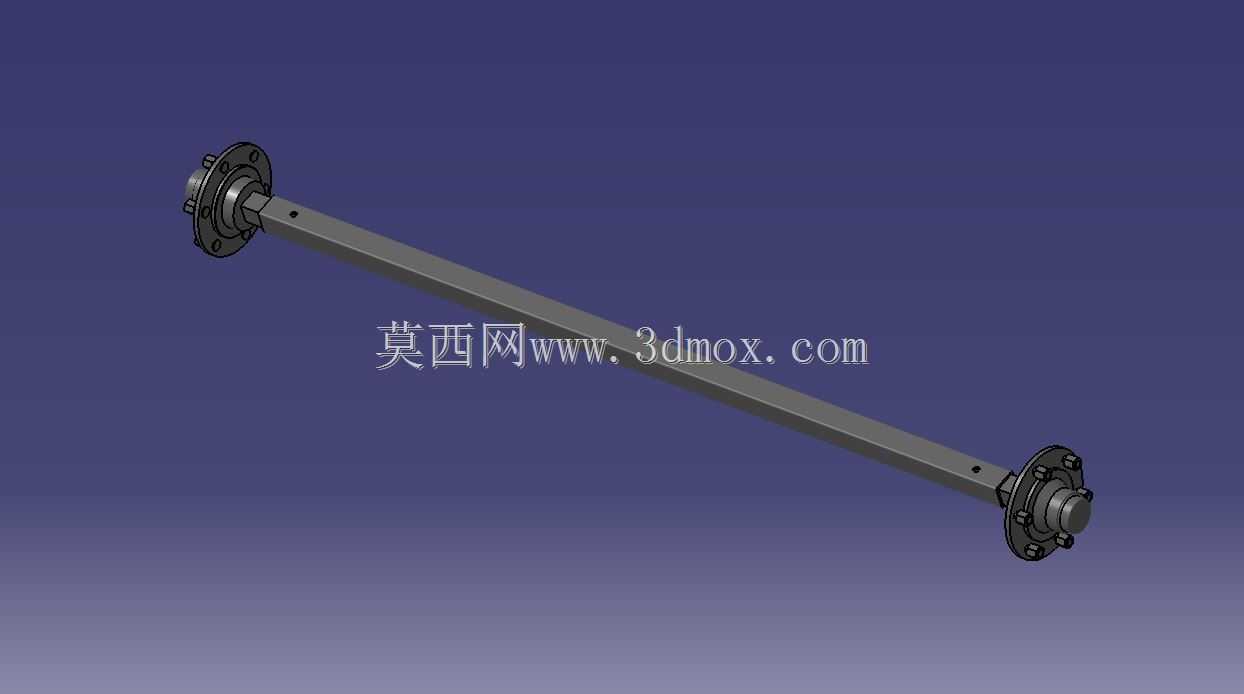

　　在普通卧式车床的进给与主轴传动链路中，这类长轴类零件承担着扭矩传递与运动支撑的核心作用，是CA6140系列车床主轴箱、溜板箱传动链路里的关键受力构件。从实际装配场景来看，该轴两端采用带螺栓孔的法兰盘结构作为安装定位基准，法兰端面加工有定位止口，装配时可与传动齿轮、联轴器的端面止口精准配合，保证轴系的同轴度误差控制在0.02mm以内，避免高速运转时出现径向跳动引发的加工振纹。轴身采用等直径圆钢加工而成，表面粗糙度控制在Ra1.6，既满足轴承配合面的精度要求，也减少轴身转动过程中的风阻与润滑油搅动损耗，轴身上分布的径向小孔为润滑油道孔，可在轴系运转时将轴承座内的润滑油引导至配合面，形成稳定的油膜降低磨损。

　　设计这类长轴时，首先要核算轴的扭转刚度与弯曲挠度，CA6140车床的额定主轴扭矩为1000N·m，该轴作为传动链路的中间传递件，需按1.5倍额定扭矩做强度校核，轴身直径选取时兼顾刚度与轻量化要求，避免轴径过大增加传动惯量，也防止轴径过小出现满载下的扭转变形。两端法兰的螺栓孔采用均布设计，孔位公差按照H7级精度加工，保证连接螺栓装配时无强制别劲现象，法兰与轴身的连接位置采用圆弧过渡，避免应力集中引发的长期交变载荷下的疲劳断裂，过渡圆角半径根据轴径大小选取为轴径的0.1倍，同时在圆角处做表面滚压强化处理，提升轴的疲劳寿命。

　　从安装边界来看，该轴的总长度适配CA6140车床主轴箱到进给箱的跨距，安装时两端法兰分别与输入端的齿轮输出端、输出端的离合器输入端连接，轴身中间位置配套有两个深沟球轴承作为支撑点，支撑点的跨距按照轴的挠度计算结果优化，将轴的最大弯曲挠度控制在0.05mm/m以内，满足车床传动件的精度要求。轴端的中心孔为加工基准孔，在车削、磨削加工全过程中作为定位基准，保证各段轴颈、法兰端面的形位公差符合设计要求，中心孔在加工完成后做封堵处理，避免加工碎屑进入油道造成堵塞。

　　实际使用过程中，这类轴的失效形式多为法兰连接位置的疲劳裂纹、轴身配合面的磨损，因此在设计时除了结构上的应力分散处理，材料选用45号钢经调质处理，硬度达到HB220-250，兼顾强度与韧性，法兰表面做发蓝处理提升防锈能力，配合轴颈位置做高频淬火处理，硬度达到HRC45-50，提升耐磨性能。在设备维护场景中，该轴属于定期检查件，每次设备二级保养时需检查轴的径向跳动量、法兰连接螺栓的预紧力，以及油道的通畅情况，避免因润滑不足出现抱轴故障。建模过程中需重点还原法兰止口、油道孔、过渡圆角这些细节特征，这些特征直接影响后续有限元分析的结果准确性，也能为后续的加工工艺编制提供准确的模型依据，比如过渡圆角的大小直接决定了车削加工时的刀具半径选取，油道孔的角度与位置决定了钻孔工序的工装设计。
