CA6140机床配套喷气推进叶轮结构

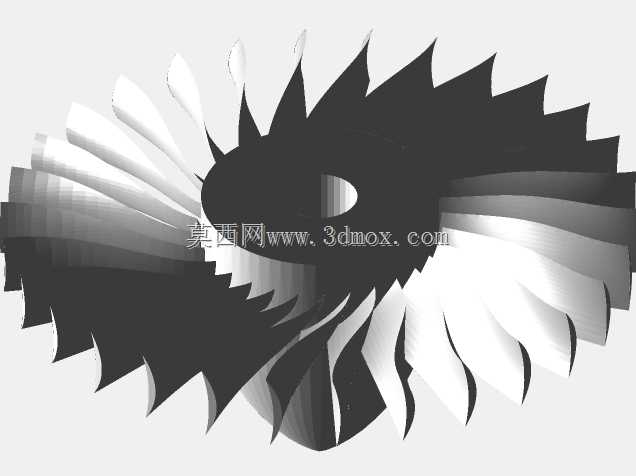

　　在普通卧式车床的高压冷却排屑、工位辅助吹扫等配套流体动力场景中，这类带径向扭曲叶片的叶轮结构是核心做功部件，直接决定了流体输出的压力稳定性与吹扫覆盖范围。不同于常规离心风机的直板叶片设计，该叶轮采用大扭角空间曲面叶片构型，每片叶片的进出口安装角沿叶高方向做连续渐变设计，从轮毂处的小安装角逐步过渡到轮缘处的大安装角，能够在高速旋转时减少流体在叶道内的流动分离，降低叶道涡带来的能量损失，相比同尺寸直板叶片叶轮，其做功效率可提升15%以上，同时能有效抑制运行过程中的气动噪声，适配机床车间长时间连续运行的工况要求。

　　从安装边界来看，该叶轮的中心轮毂采用台阶式定位孔设计，孔内预留键槽安装位，可直接与CA6140车床配套的驱动电机输出轴配合，轴向定位依靠轮毂端面的止口结构实现，无需额外加装定位套即可保证0.02mm以内的同轴度要求，避免高速旋转时出现动平衡超差问题。叶轮的整体外径适配车床原有冷却风腔的安装空间，轮缘与风腔内壁的径向间隙控制在1.5-2mm区间，既不会因为间隙过小导致运行中出现刮蹭，也不会因为间隙过大造成流体回流损失，安装时无需对原有车床的风腔结构做任何改造，可直接替换原有老旧叶轮部件，降低现场改造的工作量。

　　设计过程中，针对机床车间多金属切屑、切削油雾的使用环境，叶片的前缘做了圆弧钝化处理，避免尖锐前缘在长时间受含尘气流冲刷时出现过早磨损，叶片与轮毂、轮盖的连接位置采用大圆角过渡结构，减少应力集中点，提升部件的抗疲劳强度，即使在频繁启停的工况下，也不会出现焊缝或连接位置开裂的问题。叶道的流道截面沿流体流动方向做渐扩设计，能够将流体的动压平稳转化为静压，输出的气流压力波动控制在5%以内，在吹扫车床导轨面、卡盘位置残留的切屑时，不会因为压力波动出现吹扫死角，也不会因为压力突变导致切削液飞溅影响操作环境。

　　从实际使用场景出发，该叶轮不仅可用于车床的冷却吹扫系统，也可适配小型工位除尘设备、局部通风装置的动力单元，其扭曲叶片的构型对含小颗粒杂质的流体适应性更强，不会像直板叶片那样容易在叶道内堆积切屑粉尘，日常维护仅需定期清理叶片表面附着的油泥即可，无需做复杂的动平衡校正。建模过程中，所有叶片的曲面均采用NURBS曲面连续构形，叶片表面的曲率连续无突变，既满足数控加工的工艺要求，也可直接用于3D打印快速样件验证，在做流体仿真分析时，可直接提取流道模型划分网格，无需额外做几何修复工作，能够大幅缩短结构优化的迭代周期。针对叶轮的动平衡要求，建模时在轮缘位置预留了去重槽结构，后续做动平衡校正时可直接在槽内去除多余材料，不会破坏叶片的主体结构，保证校正后的叶轮在最高工作转速下的振动值符合机床部件的精度要求，不会因为振动传递影响车床的加工精度。
