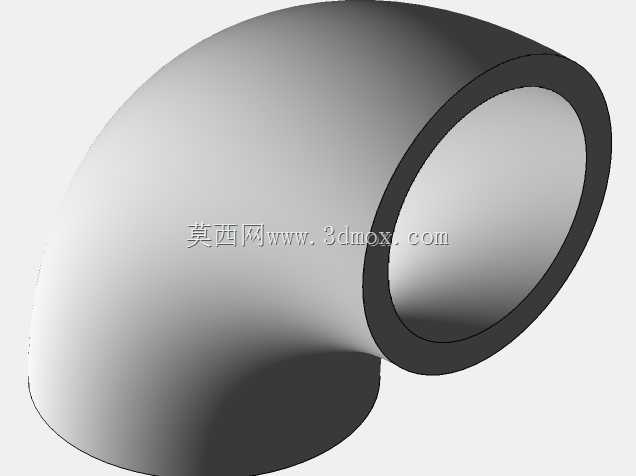

一英寸90度长半径流体输送弯头结构

　　在工业流体输送管路的布设场景里，长半径90度弯头是改变管路走向最常用的基础管件之一，这款公称尺寸一英寸的90度长半径弯头，适配常规低压流体输送的管路转向需求，在民用给排水、常规化工介质输送、普通气动管路布设、小型液压回路搭建等场景中都有广泛应用。不同于短半径弯头的小转弯半径设计，长半径弯头的曲率半径为公称通径的1.5倍，介质在流经转向位置时的流阻更小，不容易在转弯位置形成介质淤积或者局部湍流，对于输送含有少量固体杂质的流体、或者对管路压损有一定控制要求的回路，这种长半径结构的适配性要明显优于短半径弯头。从结构设计逻辑来看，这款弯头采用等通径圆弧过渡结构，两端的连接端面为标准对接接口，可适配同公称尺寸的直管、法兰或者其他管路附件，

　　转弯段的内壁做了顺滑圆弧处理，不存在直角转折的突兀结构，能够最大程度降低介质转向时的局部阻力损失，同时减少高速介质对管壁的冲刷磨损，延长管件的实际使用寿命。弯头的壁厚按照常规低压管路的承压标准设计，管壁厚度均匀一致，圆弧过渡段没有壁厚突变的位置，在承受管路内压时，应力分布更为均匀，不会在转弯位置出现应力集中导致的破损风险。从安装边界来看，这款弯头的两个接口端面的中心距符合长半径弯头的标准尺寸要求，两端接口的同轴度、端面平面度都满足常规管路安装的公差要求，安装时不需要额外调整管路位置就可以完成对接，既可以用于预制管路的工厂化预组装，也适合现场施工的临时管路调整。在实际设备配套中，这类弯头常被集成在机床冷却管路、小型设备的润滑回路、

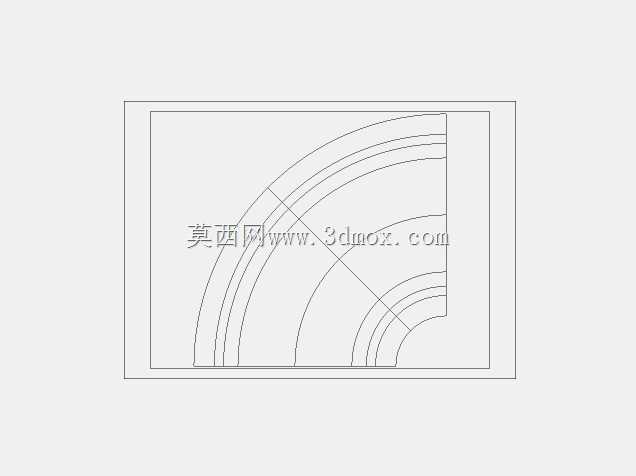

　　车间压缩空气支管路、普通给排水管路中，用来完成管路的直角转向，相比采用多个管件拼接实现转向的方案，一体式的长半径弯头泄漏点更少，安装效率更高，后期维护的成本也更低。建模过程中严格遵循长半径弯头的曲率参数要求，圆弧段的扫掠路径保持连续顺滑，两端的接口段保留足够的直段长度，方便实际安装时的管路套接或者焊接操作，整个模型的壁厚均匀，内外壁的圆弧曲率保持一致，不存在建模过程中容易出现的曲面扭曲、壁厚不均等问题，能够直接用于管路排布的干涉检查、管路系统的压损仿真计算，也可以作为管件库的标准件导入到整体设备装配中，完成整机的管路系统布局设计。在实际选型应用中，需要注意长半径弯头的安装空间要求，因为其转弯半径更大，

　　相比短半径弯头需要预留更多的管路布设空间，在空间局促的位置无法替换使用，但在空间充足的管路布设场景中，优先选用长半径弯头能够有效降低整个管路系统的运行压损，减少输送泵的工作负载，长期运行的能耗优势十分明显。另外这款弯头的两端接口为通用标准尺寸，可适配多种连接方式，不管是采用螺纹连接、焊接连接还是法兰转接，都能够匹配对应的标准管路附件，不需要单独定制转接结构，通用性较强，能够覆盖多数常规低压流体输送场景的转向需求。
