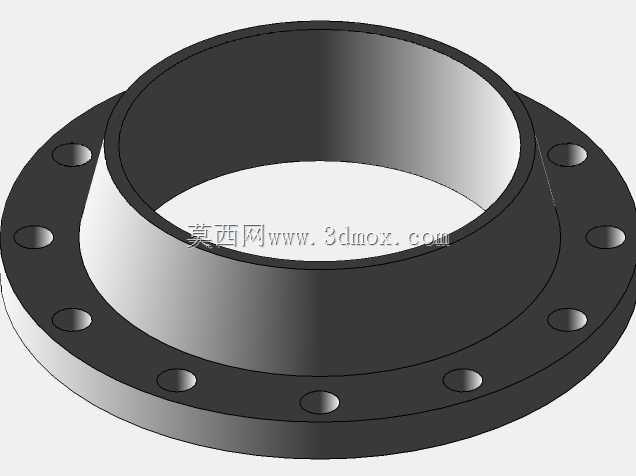

10英寸150磅带颈对焊突面法兰结构

　　在石油化工、市政给排水、电力输送、船舶建造等涉及流体输送的工程场景里，法兰是管路系统中实现管段可拆卸连接、设备端口对接的核心承压连接件，本次呈现的10英寸150磅等级带颈对焊突面法兰，是美标压力等级体系下中低压管路的常用连接部件。从实际工程应用来看，这类法兰常被用在公称压力150磅级、公称通径10英寸的常温或中温流体管路上，适配输送水、油品、蒸汽、低腐蚀性化工介质的碳钢或不锈钢管线，既可以用于两段同通径管道的对接，也能用于管道与泵阀、压力容器、换热设备端口的连接，相比平焊法兰，带颈结构的对焊法兰拥有更高的结构强度与抗变形能力，能承受管路运行中产生的压力波动、温度形变与外部载荷冲击。

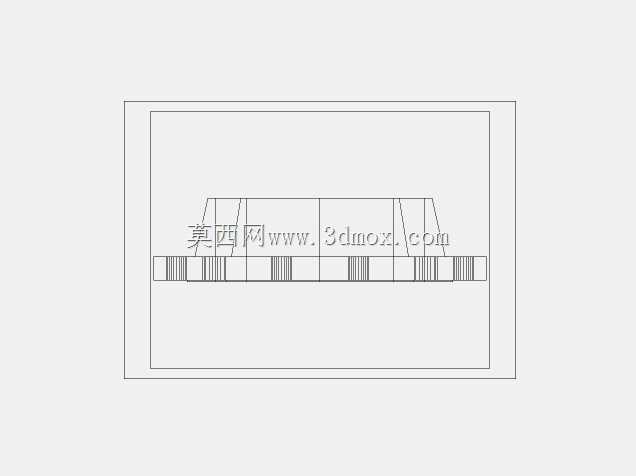

　　从结构设计逻辑来看，这款法兰采用突面密封面形式，密封面为凸起的平整环形面，加工时需要保证密封面的平面度与表面粗糙度满足密封垫片的压合要求，通常适配非金属软垫片、缠绕式垫片等常规密封件，安装时通过均匀拧紧周圈螺栓，让垫片在两个法兰密封面之间产生足够的压应力，填充密封面微观间隙，阻断介质渗漏路径。法兰颈部采用锥形过渡结构，从法兰盘位置向对接管口方向逐渐收窄，壁厚与对接管道的壁厚保持匹配，这种设计一方面可以降低法兰盘与管口连接位置的应力集中系数，避免管路受载时在焊缝位置产生应力断裂，另一方面能优化法兰整体的刚度分布，减少螺栓预紧时法兰盘的翘曲变形，保证密封面的压合均匀性。

　　从安装边界与尺寸匹配角度来说，这款法兰的对接端需要与对应壁厚的10英寸管道采用对焊连接，焊接时需要加工匹配的焊接坡口，保证焊缝全焊透，避免焊缝内部存在未熔合、气孔等缺陷影响承压能力。法兰盘周圈均匀分布的螺栓孔，数量与孔径严格匹配150磅级10英寸法兰的标准尺寸，安装时螺栓需要从对应侧穿入，采用对角分步拧紧的方式逐步加载预紧力，避免单侧受力过大导致法兰偏斜、密封失效。法兰的轴向总长度、颈部高度、法兰盘外径、密封面外径、螺栓孔中心圆直径都严格遵循对应压力等级的尺寸规范，能直接与同标准的法兰、阀门、设备端口实现互换安装，不需要额外进行尺寸适配加工。

　　在实际选型应用中，这类法兰的适用场景覆盖了多数中低压工业管路，在厂区工艺管网、长输管线站场、建筑消防供水系统、船舶动力管系中都有大量应用，设计时需要根据管路的设计压力、设计温度、输送介质腐蚀性选择对应的法兰材质，常用材质包括低碳钢、低合金钢、奥氏体不锈钢等，不同材质的法兰机械性能与耐腐蚀能力存在差异，需要匹配管路的整体工况要求。相比无颈的平焊法兰，带颈对焊结构的法兰焊接位置离密封面更远，焊接热输入对密封面的平面度影响更小，同时颈部的锥形结构能更好地传递管道的轴向载荷与弯曲载荷，减少法兰盘承受的附加弯矩，在存在管路振动、温度交变的工况下，密封可靠性远高于平焊法兰。在三维建模过程中，需要重点保证法兰颈部过渡曲面的顺滑性，避免出现台阶、棱角等应力集中结构，螺栓孔的位置度、密封面的平面度都需要符合标准公差要求，才能保证后续工程应用中模型可直接用于装配干涉检查、管路应力仿真、预制加工出图等实际工程环节。
