空气动力学实验用带叶轮漏斗原型结构

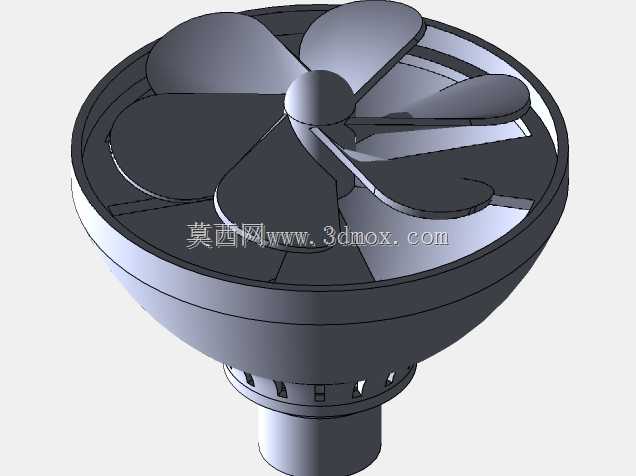

　　该结构主要面向高校流体力学实验室、小型风洞测试场景的原理验证环节，可作为气流导流、流体分配的核心测试载体，适配低流速下的流场均匀性验证实验，也可拓展用于小型通风系统的进气端预整流场景，替代传统直筒式漏斗在气流导入时产生的紊流问题。从功能特性来看，内置的六叶式叶轮并非动力输出部件，而是作为被动导流整流结构，当气流从上部敞口端进入腔体时，叶片曲面可对径向流入的气流进行导向，将不规则的紊流梳理为沿腔体轴向的稳定旋流，减少下部出口处的气流脉动，提升下游流场测试数据的稳定性；叶轮与腔体上部的环形安装边采用间隙配合，预留0.2mm的转动间隙，可在气流流速超过阈值时被动转动，抵消部分气流冲击带来的振动，同时可通过更换不同叶型的叶轮模块，

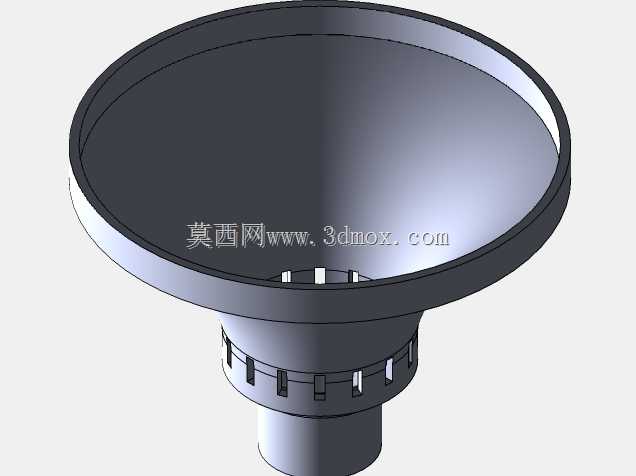

　　快速切换不同导流方案的测试工况。设计阶段优先考虑了实验场景的快速拆装需求，整体采用上下分体式结构，上部叶轮腔体与下部导流颈通过止口定位，止口配合面采用H7/h6公差等级，无需额外紧固件即可实现快速对接，方便实验人员快速清理腔体内的残留杂质、更换不同曲率的叶轮组件；腔体下部的圆柱导流颈外径设置为标准50mm规格，可直接适配实验室常规的风管快接接头，安装边界上，上部敞口端最大外径为200mm，整体高度控制在180mm以内，可直接放置在小型风洞的测试段入口处，无需额外定制安装支架，底部导流颈的插入深度预留30mm，可兼容壁厚2mm以内的各类风管连接需求。外形设计上摒弃了传统漏斗的直锥面结构，腔体侧壁采用双圆弧过渡曲面，

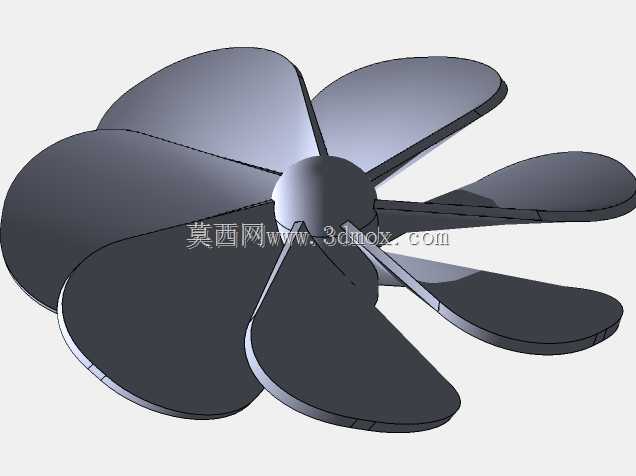

　　从上部敞口端到下部导流颈的曲率经过多次流场仿真迭代，避免了直锥面结构在锥角处产生的气流分离现象，减少流场内部的涡流损耗；叶轮的叶型采用等厚圆弧叶片，叶片安装角设置为28度，在低雷诺数工况下即可实现较好的整流效果，叶片根部与中心轮毂采用大圆角过渡，避免应力集中的同时，也减少了叶片根部的气流滞止区。实际使用过程中，该结构可搭配风速传感器、压力扫描阀完成不同入口流速下的出口流场均匀性测试，也可作为小型气力输送装置的进料端结构，对粉状物料进行均匀导流，避免物料在进料口处出现架桥堵塞问题；针对流体流动场景的测试需求，腔体侧壁预留了2个M5的传感器安装孔位，可直接安装微型压力传感器，实时监测腔体内的压力变化，无需后期二次打孔加工，

　　适配实验过程中的多参数同步采集需求。结构的壁厚设置为均匀3mm，既满足3D打印快速成型的工艺要求，也可承受最高15m/s流速下的气流冲击，不会产生明显的结构形变影响测试精度；叶轮中心的轮毂采用半球形导流头设计，可对正中心处的直冲气流进行分流，避免气流直接冲击轮毂端面产生回流，进一步提升流场的稳定性。
