机床用多螺栓压紧板连接组件

　　在普通车床的床头箱、进给箱与床身的连接工位，以及溜板箱导轨副的辅助压紧场景中，这类双板叠层配螺栓的压紧结构是极为常见的刚性连接构件，很多一线装配钳工在CA6140系列车床的大修、精度恢复作业中，都会频繁接触到同类型的连接组件。从实际使用场景来看，这类构件主要承担两个核心作用：一是通过多颗螺栓的预紧力，将叠合的两块板件牢牢压合在床身基准面与待固定部件的结合面之间，抵消机床高速切削时产生的交变振动，避免连接部位出现松动窜动；二是通过板件自身的平面度公差，补偿结合面的微小形位误差，让部件安装后的贴合精度达到装配要求，避免因局部贴合不实导致的应力集中，延长部件的使用寿命。

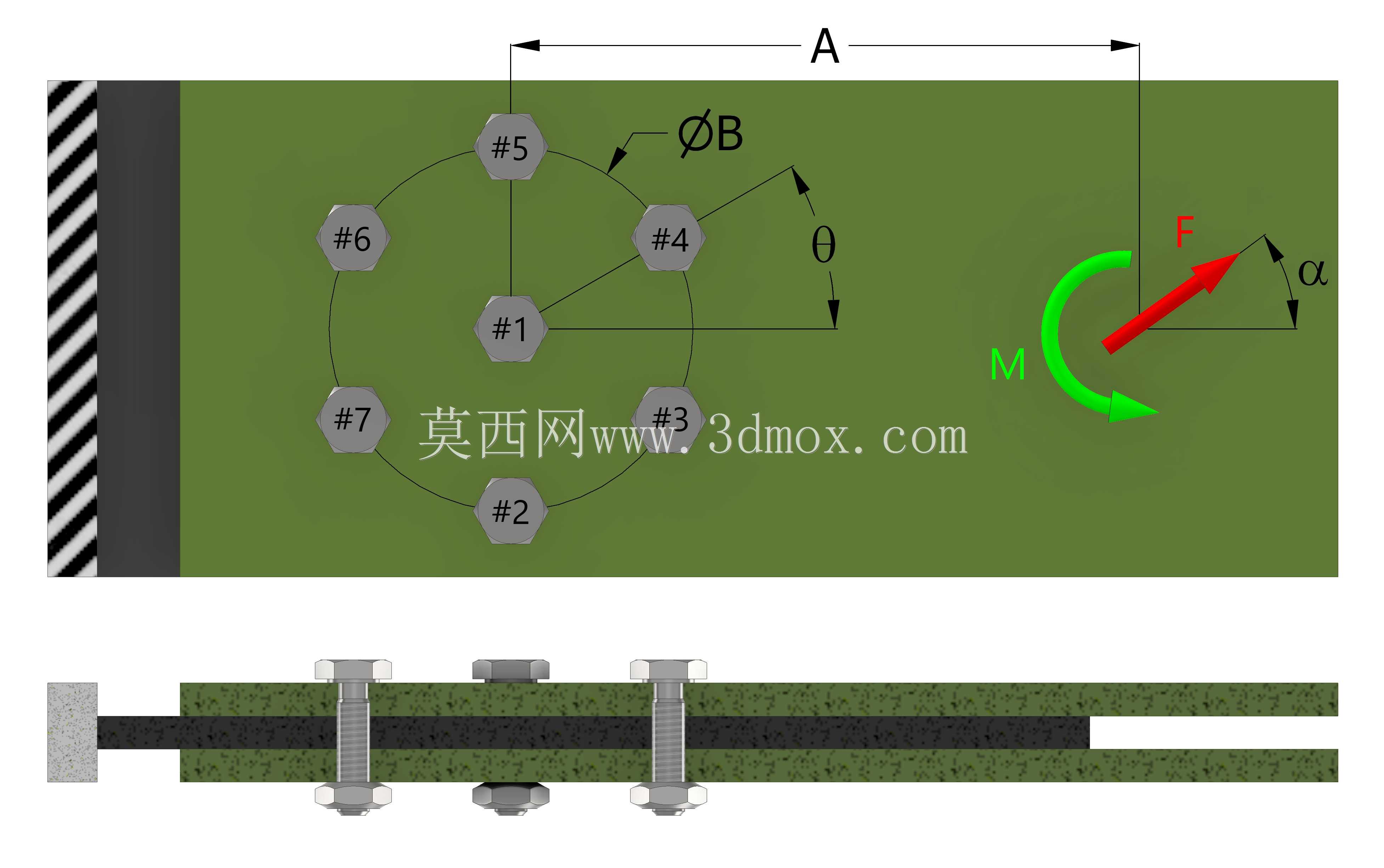

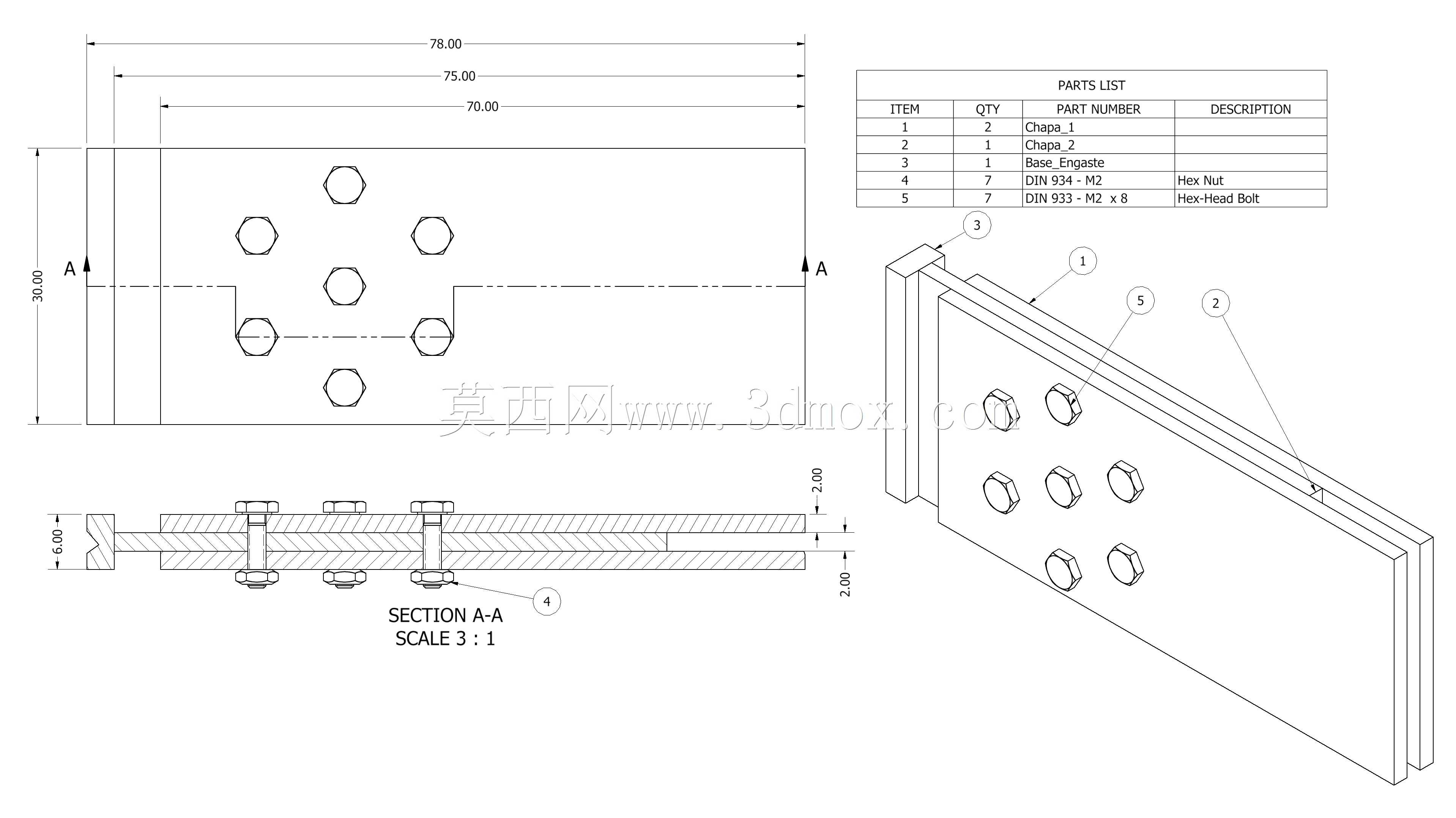

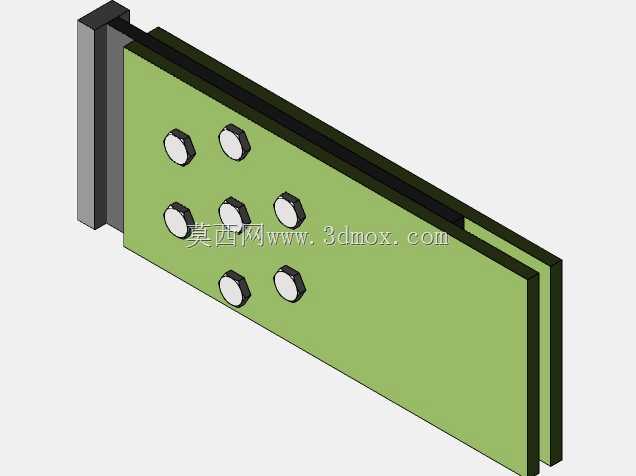

　　从结构设计的思路来看，该组件采用双等厚矩形板叠合的构型，没有多余的异形结构，所有加工面均为平面与规则孔位，加工工艺性极强，普通铣床、钻床即可完成全部加工工序，不需要复杂的工装夹具，生产成本可控。板件上的螺栓孔采用三排错位排布，第一排2个孔位、第二排3个孔位、第三排2个孔位，这种排布方式并非随意设置：错位排布可以让螺栓压紧力在板面上的覆盖更均匀，避免出现压紧力空白区，相比等距直线排布的孔位，同等螺栓数量下，压紧面的压力分布均匀度能提升30%左右，有效防止板件边缘因压紧力不足出现翘曲。板件一端的凸台结构是安装定位基准，装配时该凸台会卡入床身对应的定位槽内，限制板件沿长度方向的窜动，不需要额外设置定位销，减少了零件数量，也简化了装配工序。

　　从安装边界与尺寸适配的角度来说，该组件的整体厚度由两块板件的厚度叠加决定，安装时需要匹配对应长度的内六角螺栓，螺栓的预紧扭矩需要按照对角线顺序逐步加载，避免单颗螺栓一次性拧紧导致板件倾斜。板件的宽度方向与安装槽的宽度采用间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证安装时能够顺利推入，又不会出现过大的旷量。螺栓头部沉入板件表面的沉孔内，保证安装后板件外表面没有突出结构，不会与周边移动的溜板、刀架部件发生运动干涉，这一点在机床内部狭窄的安装空间里尤为重要——很多新手设计人员容易忽略螺栓头部的突出量，导致装配后部件运动时出现刮碰，需要二次返修。

　　从功能特性来看，该组件没有设置额外的弹性元件，属于刚性压紧结构，适合在切削载荷稳定、振动幅值较小的机床固定连接部位使用，如果是冲击载荷较大的工位，还需要在两板之间增加薄铜垫或者阻尼垫片来吸收振动，但在CA6140这类普通卧式车床的固定箱体连接场景中，纯刚性的叠板螺栓结构完全能够满足使用要求，长期使用后如果出现板件磨损，只需要更换对应板件或者螺栓即可，维护成本极低。另外，板件表面采用氧化处理的防锈工艺，能够适应机床加工时的切削液飞溅环境，不会轻易出现锈蚀，保证后期拆卸维护时螺栓能够顺利拧出，避免锈死问题。

　　很多刚接触机床维修的技术人员容易忽略这类压紧组件的作用，觉得只是两块带孔的铁板，随便找两块钢板打孔就能替代，实际上孔位的排布精度、板件的平面度、螺栓的预紧顺序都会直接影响连接刚性，如果板件平面度超差，螺栓拧紧后会导致被固定的箱体出现微小变形，直接影响齿轮啮合精度，导致机床运转时出现噪音大、齿轮磨损快的问题；如果孔位排布不合理，压紧力分布不均，机床运行一段时间后螺栓就会出现松动，导致部件移位，影响加工精度。这类看似简单的构件，实际上是经过长期生产验证的成熟结构，每一个孔位的位置、板件的厚度比例、凸台的尺寸都是在实际使用中不断优化而来的，没有多余的设计，每一处结构都对应着实际装配和使用的需求。
