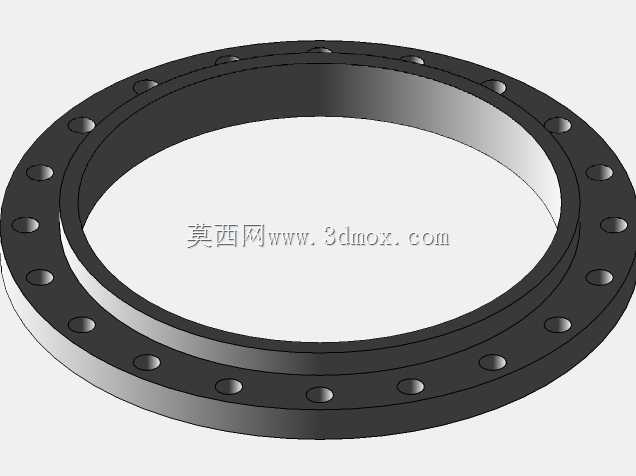

24英寸150磅SO RF带颈平焊法兰结构

　　在石化、市政给排水、大型工业循环水系统的大口径管路布设场景中，24英寸公称通径的法兰连接件是管线对接、设备进出口接驳的核心承压部件，这类150磅压力等级的SO RF法兰，主要适配低压大流量的流体输送工况，常见于厂区循环水总管、污水处理厂主工艺管线、大型换热设备的进出口连接段，承担着管路对接密封、载荷传递的核心作用。从结构设计逻辑来看，该法兰采用带颈平焊结构，相比平焊法兰增加的短颈段能够有效分散管线运行时的应力集中，避免焊接区域长期受管线振动、介质压力波动影响出现焊缝开裂问题，RF突面密封面的设计是低压管路最常用的密封形式，密封面加工精度要求控制在Ra3.2-6.3μm区间，配合非金属垫片即可实现可靠密封，无需额外加工密封槽，

　　加工成本与安装难度都更适配大口径低压管路的批量布设需求。法兰本体沿圆周均匀布设的螺栓孔，是按照150磅压力等级的法兰标准跨中布置，安装时螺栓需对称分次拧紧，避免法兰面受力不均导致密封失效，螺栓孔的孔径比配套螺栓大2mm左右，能够补偿管线安装时的少量对位偏差，降低现场安装的对位难度。从安装边界来看，该法兰的颈部外径与适配的24英寸无缝钢管外径匹配，现场安装时将钢管插入法兰内孔至预定位置，在法兰背部与钢管接触位置进行内外双面角焊缝焊接，焊接完成后需对焊缝进行渗透检测，避免焊接缺陷导致介质泄漏；法兰密封面的突台高度符合对应压力等级的标准要求，安装时垫片需居中放置在突台区域，避免垫片偏位导致密封比压不足。在实际工程应用中，

　　这类大口径低压法兰的选型需要匹配管线的设计压力、介质腐蚀特性，常规工况下采用碳钢材质即可满足使用要求，若输送有腐蚀性的介质则需更换为不锈钢材质或在密封面堆焊防腐层。建模过程中需要重点关注螺栓孔的分度圆直径、螺栓孔数量、密封面突台尺寸、颈部高度与锥度这些核心参数，所有尺寸需严格对应美标150磅法兰的标准规范，避免出现安装时螺栓孔对位偏差、密封面尺寸不匹配导致无法装配的问题。另外法兰的背面加工有焊接坡口角度，能够保证焊接时焊缝熔深达到强度要求，法兰整体的厚度经过强度校核，能够承受150磅等级下的水压试验压力，不会出现法兰变形导致密封失效的情况。在管线系统运行过程中，法兰不仅要承受内部介质的压力载荷，还要承担管线的热胀冷缩位移、

　　管线自重带来的弯矩载荷，带颈结构的设计能够大幅提升法兰的整体刚度，减少法兰在受弯矩作用时的形变量，保证密封面始终保持足够的密封比压。现场安装时需要注意法兰面与管线轴线的垂直度偏差控制在标准允许范围内，若偏差过大会导致螺栓受力不均，运行过程中容易出现螺栓断裂、垫片压溃的问题。对于大口径管路的法兰连接，安装完成后还需在系统试压时重点检查法兰密封面位置是否存在渗漏，若出现渗漏需泄压后重新调整螺栓拧紧力矩，严禁在带压状态下紧固螺栓。这类法兰的三维建模过程中，圆周阵列螺栓孔时需要保证孔位的角度偏差不超过0.5度，否则现场安装时会出现螺栓无法穿入的问题，密封面的平面度也需要在建模时明确形位公差要求，给后续加工提供准确的参考依据。
