机械基础练习用组合式异形支撑座结构

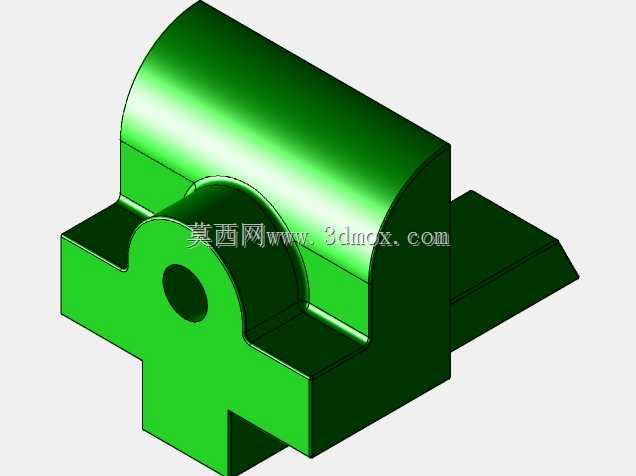

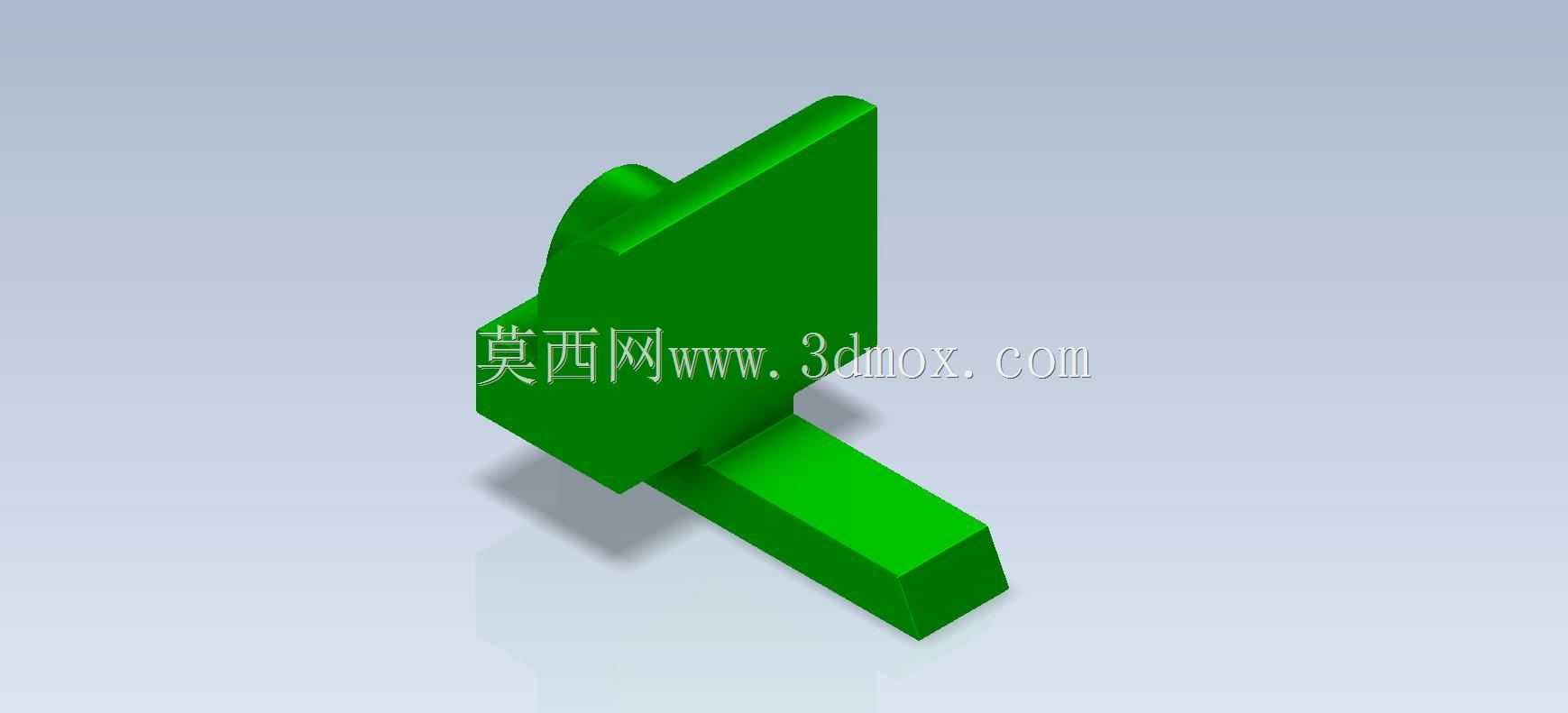

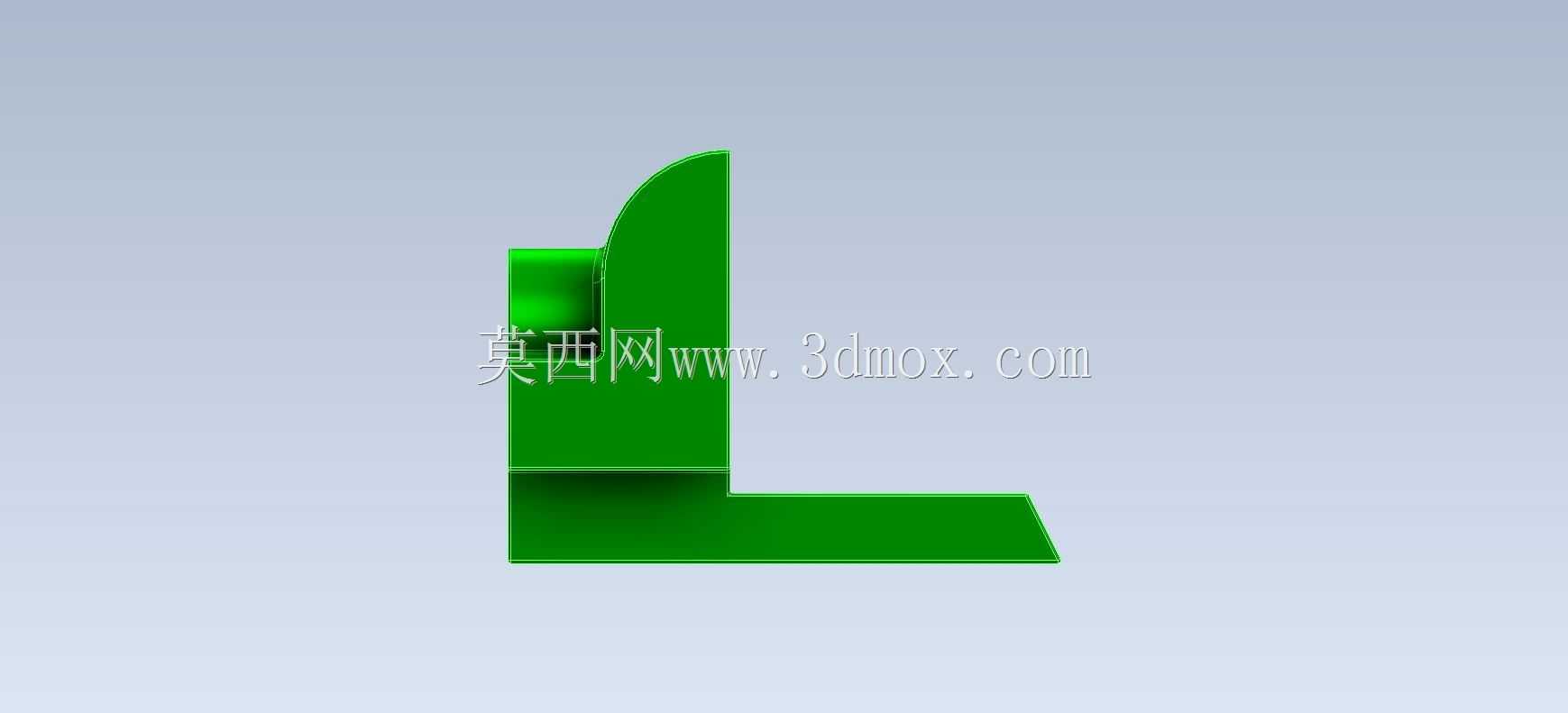

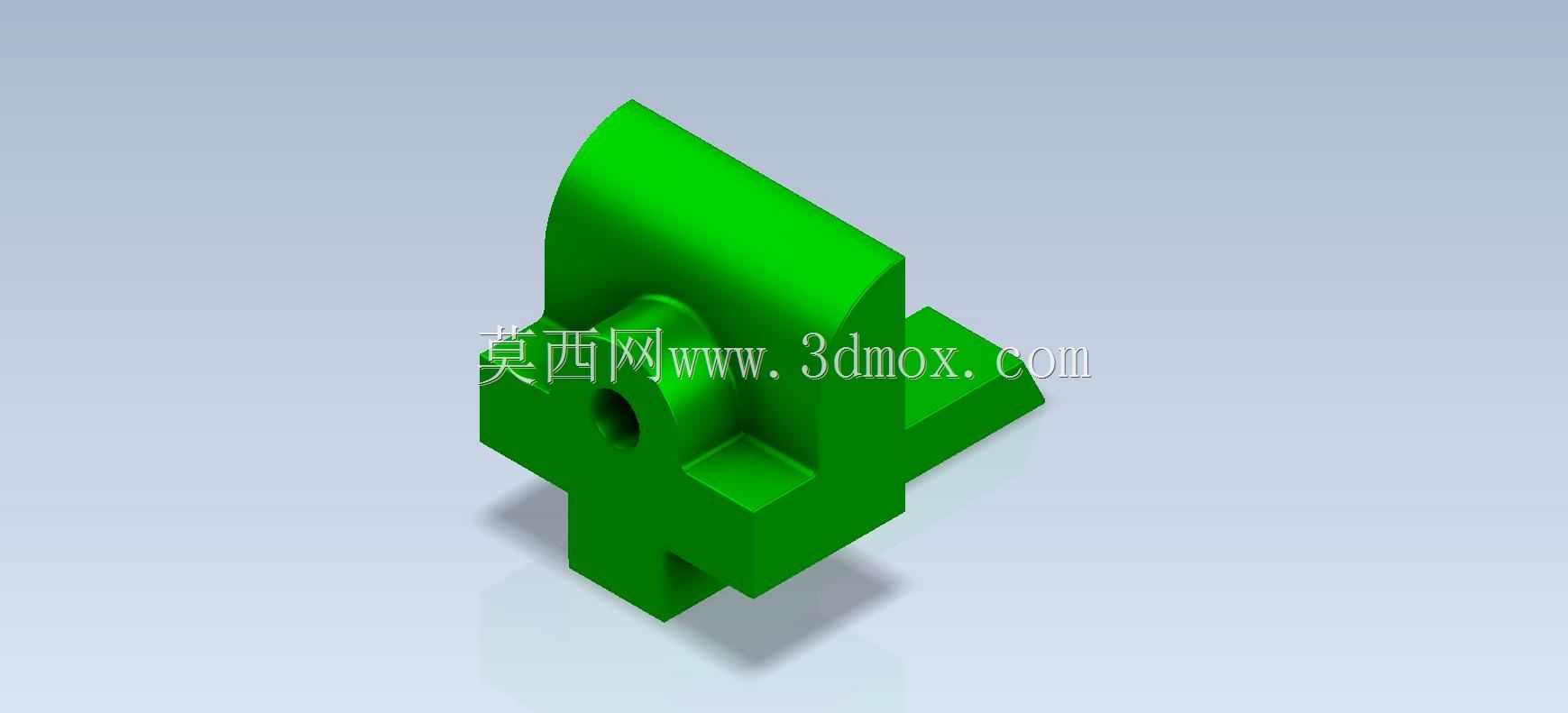

　　这类异形支撑座结构常见于机床附件、小型工装夹具的定位支撑环节，在CA6140这类普通车床的进给机构辅助定位、小型自动化生产线的工件承托工位都能见到同逻辑的结构变体，核心作用是为带轴类配合的零部件提供兼具径向定位与侧向支撑的安装基准，避免悬臂轴类零件在受径向载荷时出现挠度超差的问题。从结构功能拆分来看，上部的弧形立板主要承担侧向限位与安装面贴合的作用，弧形轮廓是为了匹配对应安装位置的圆柱面基座，保证装配时能够实现面接触而非线接触，大幅降低接触应力集中的风险；中部带通孔的凸台是核心的轴系配合部位，通孔的公差带一般选取H7级，能够与对应直径的光轴或者销轴实现间隙配合或者过渡配合，满足手动调整或者低速转动的工况需求，

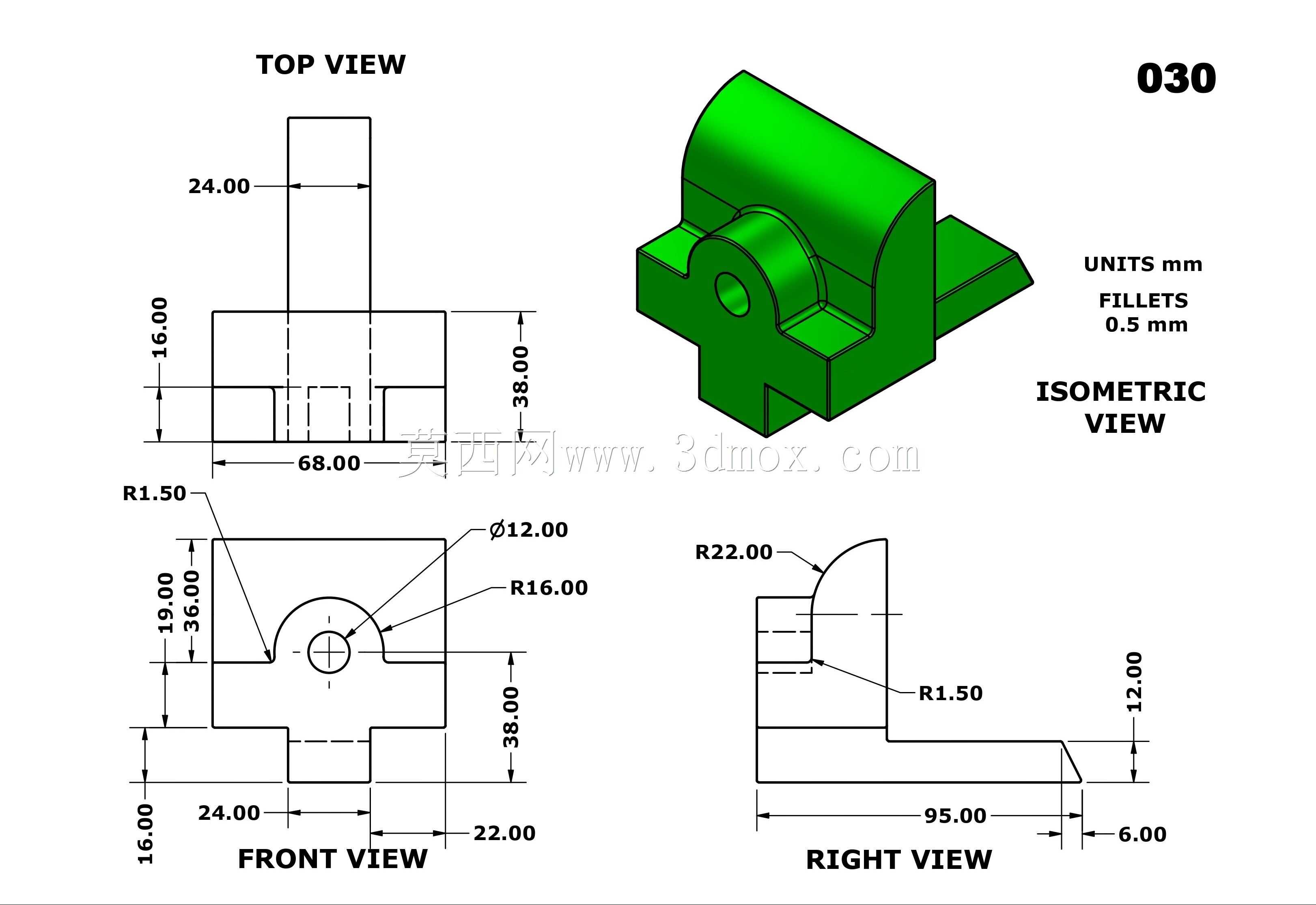

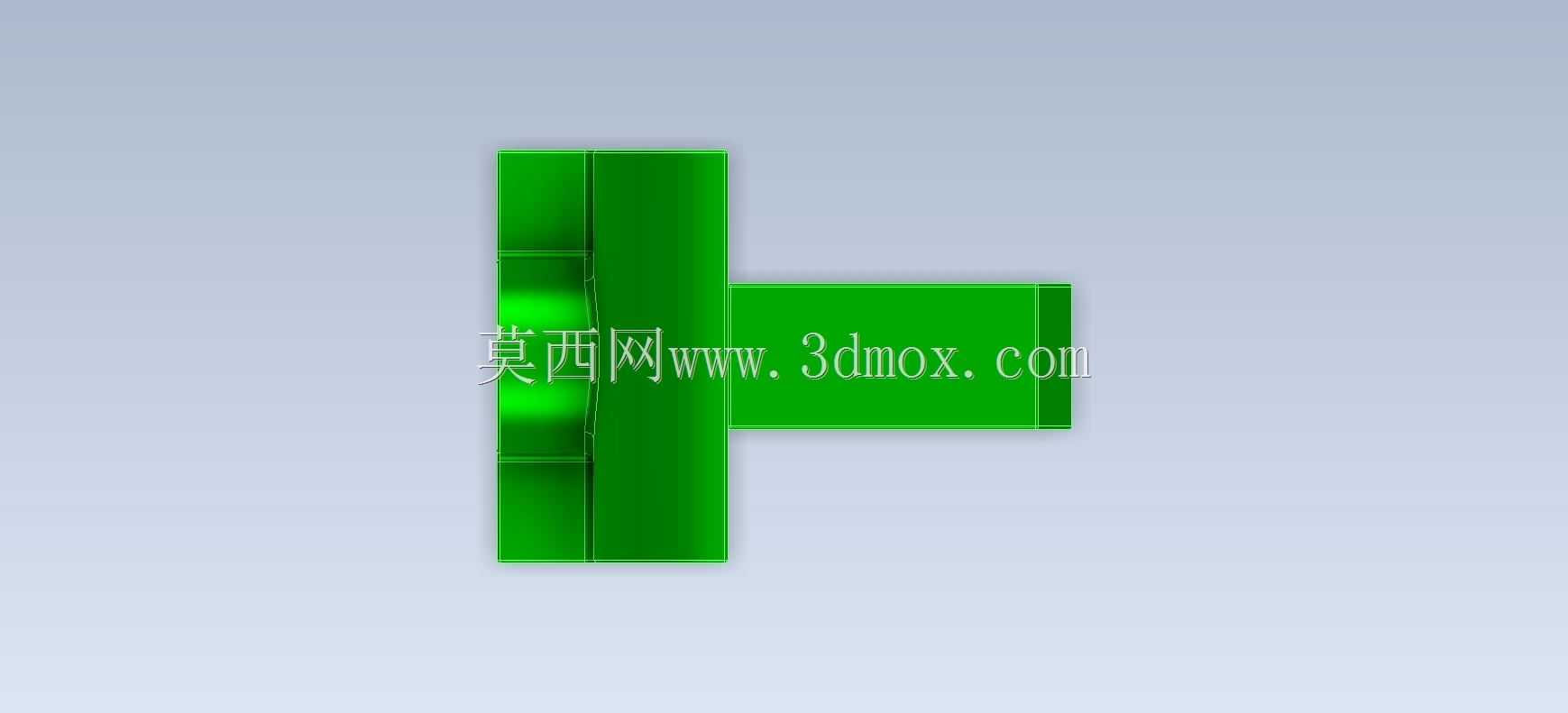

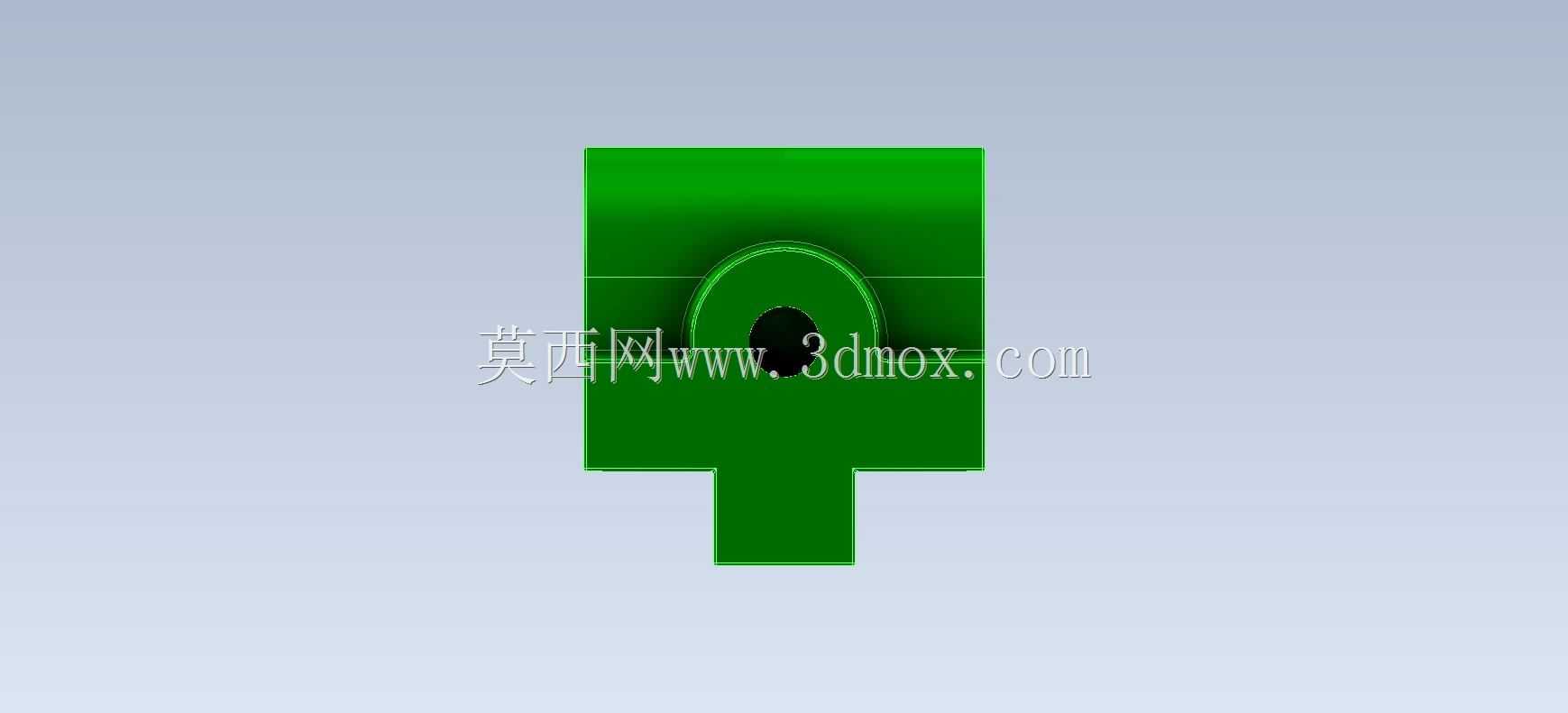

　　凸台外侧的加厚设计是为了增加孔位的配合长度，提升轴系支撑的刚性，避免短孔配合容易出现的轴窜动、卡滞问题。下部的十字形底座是整个零件的安装基础，十字延伸的结构一方面是为了在有限的零件重量下最大化支撑底面的跨度，提升放置或者安装时的抗倾覆能力，另一方面十字的四个端面都可以作为定位基准面，适配不同方向的安装锁紧需求，底座上凸起的方块结构是辅助定位止口，能够卡入安装基板的对应凹槽内，不需要额外打定位销就能实现快速对位，降低装配时的调整工作量。设计这类零件的时候，首先要确定的是中部轴孔的中心高尺寸，这个尺寸直接决定了配合轴系的安装高度，需要和整套机构的其他传动部件中心高保持一致，否则会出现轴系别劲、传动阻力骤增的问题；

　　其次要核算弧形立板的圆弧半径，必须和配对安装的圆柱面半径保持一致，公差控制在±0.02mm以内，保证装配后的贴合率不低于85%；底座的安装边界需要注意，十字结构的外伸长度不能超过安装工位的预留空间，同时要预留出螺栓锁紧的操作空间，一般在每个安装臂的位置预留M6或者M8螺栓的过孔，孔位距离边缘的距离不小于螺栓直径的1.5倍，避免安装时出现边缘开裂的问题。从建模逻辑来看，这类零件适合采用多特征叠加的方式构建，首先绘制下部十字底座的草图，拉伸得到基础实体，之后在底座上表面绘制凸台与立板的截面轮廓，分两次拉伸得到主体结构，再对轴孔进行切除拉伸，最后对所有锐边进行C0.5的倒角处理，避免加工和装配时出现割手、应力集中开裂的问题。

　　实际加工这类零件的时候，一般采用45号钢作为毛坯，铣削成型后对轴孔进行铰削处理保证公差，弧形面可以采用数控铣或者线切割加工保证轮廓精度，最后进行发黑处理提升防锈能力。在实际工况使用中，这类支撑座能够承受的径向载荷一般在500N以内，适合低速、轻载的辅助定位场景，不适合作为主承载支撑件使用，如果需要提升承载能力，可以将中部凸台的厚度增加20%，同时将底座的十字臂宽度加宽，配合加强筋结构提升整体刚性。需要注意的是，轴孔的配合长度不能小于轴孔直径的1.2倍，否则会出现支撑不足的问题，弧形立板的厚度一般不小于8mm，避免受侧向力时出现变形，底座的安装面需要保证平面度在0.03mm以内，否则安装后会出现零件倾斜，导致轴系同轴度超差。
