两英寸等径三通管路连接件结构设计

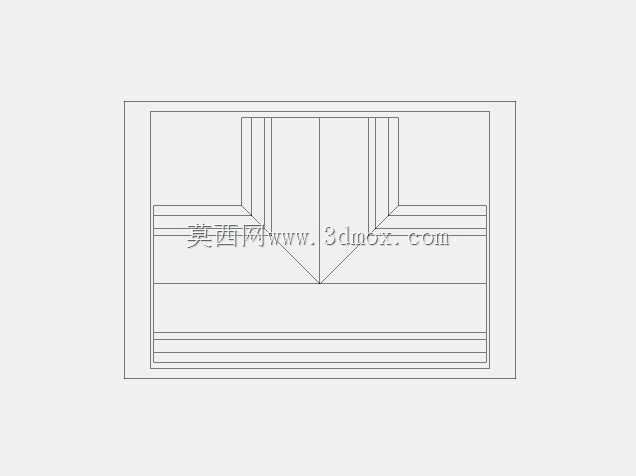

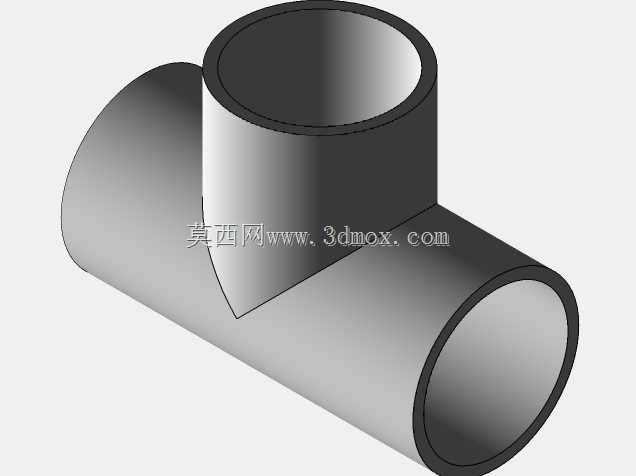

　　在民用给排水、工业流体输送、暖通空调管路、化工介质传输等诸多工程场景中，等径三通是实现管路直角分流、合流的核心基础连接件，本次呈现的两英寸规格等径三通，适配公称通径两英寸的金属或非金属管路，可在不改变管路通径的前提下，完成主管路与支管路的垂直方向连通，满足流体在管路系统中90度方向的分流或汇流需求。从实际工程应用来看，这类等径三通常被用在车间压缩空气管路分支、建筑消防水系统管路排布、小型化工生产线常温介质管路改向、农田灌溉管路分流等场景，安装时无需额外做变径处理，可直接与同通径的管道通过焊接、法兰连接、螺纹连接等方式完成装配，大幅降低管路排布的改造成本与安装难度。从结构设计逻辑来看，这款三通采用等径直交的结构形式，

　　主管为直通式圆筒结构，支管垂直于主管轴线方向与主管中部连通，三个连接端口的通径完全一致，均为两英寸，端口处预留了标准连接结构的加工余量，可根据实际使用场景加工成焊接坡口、外螺纹、法兰对接面等不同连接形式，适配不同的管路安装要求。建模过程中，首先确定主管的轴线为水平方向，支管轴线与主管轴线垂直相交于主管的中心对称面，保证三个端口的同轴度与垂直度满足管路安装的公差要求，主管与支管的相交处采用圆弧过渡结构，避免直角相贯线带来的应力集中问题，同时减少流体在交汇处的湍流阻力，降低管路输送过程中的压力损失。从外形尺寸与安装边界来看，这款两英寸等径三通的主管总长度符合通用管路配件的安装尺寸规范，支管的伸出长度满足常规安装操作的空间要求，

　　三个端口的外圆尺寸与同规格管道的外径完全匹配，相贯线处的焊缝预留位置均匀一致，安装时相邻管路的最小操作空间可控制在常规管路安装的标准范围内，不会出现与周边管路、支架干涉的问题。管壁厚度根据两英寸管路的常规承压等级设计，可满足1.6MPa及以下压力等级的流体输送需求，内壁做光滑过渡处理，没有凸起或凹陷的结构，避免流体输送过程中出现介质残留、结垢的问题，长期使用时可降低管路堵塞的风险。在实际选型过程中，这类等径三通需要匹配管路的输送介质特性、工作压力、工作温度来确定最终的材质与壁厚，建模时的结构基准完全遵循通用管路配件的设计规范，可直接用于管路系统的三维排布仿真、干涉检查，也可作为生产加工的结构参考，在装配仿真过程中，

　　可直接与同通径的管道、阀门、法兰等配件完成虚拟装配，验证管路排布的合理性，提前发现安装空间不足、接口不匹配等问题，减少现场安装的返工率。不同于异径三通，等径三通的三个端口通径一致，适用于支管流量与主管流量需求相当的管路场景，比如循环水系统的支路分流、压缩空气系统的设备端供气分支等，在这些场景中，等径三通可以保证支路的流体流量与压力损失控制在合理范围内，不会因为通径变化导致支路流量不足的问题。建模时对相贯线处的过渡圆弧做了优化处理，圆弧半径根据管壁厚度做匹配设计，既保证了交汇处的结构强度，又不会因为过渡圆弧过大导致管路通径减小，影响流体输送效率，三个端口的端面均做了垂直于对应轴线的平面处理，保证连接时的密封面贴合度，避免出现连接泄漏的问题。
