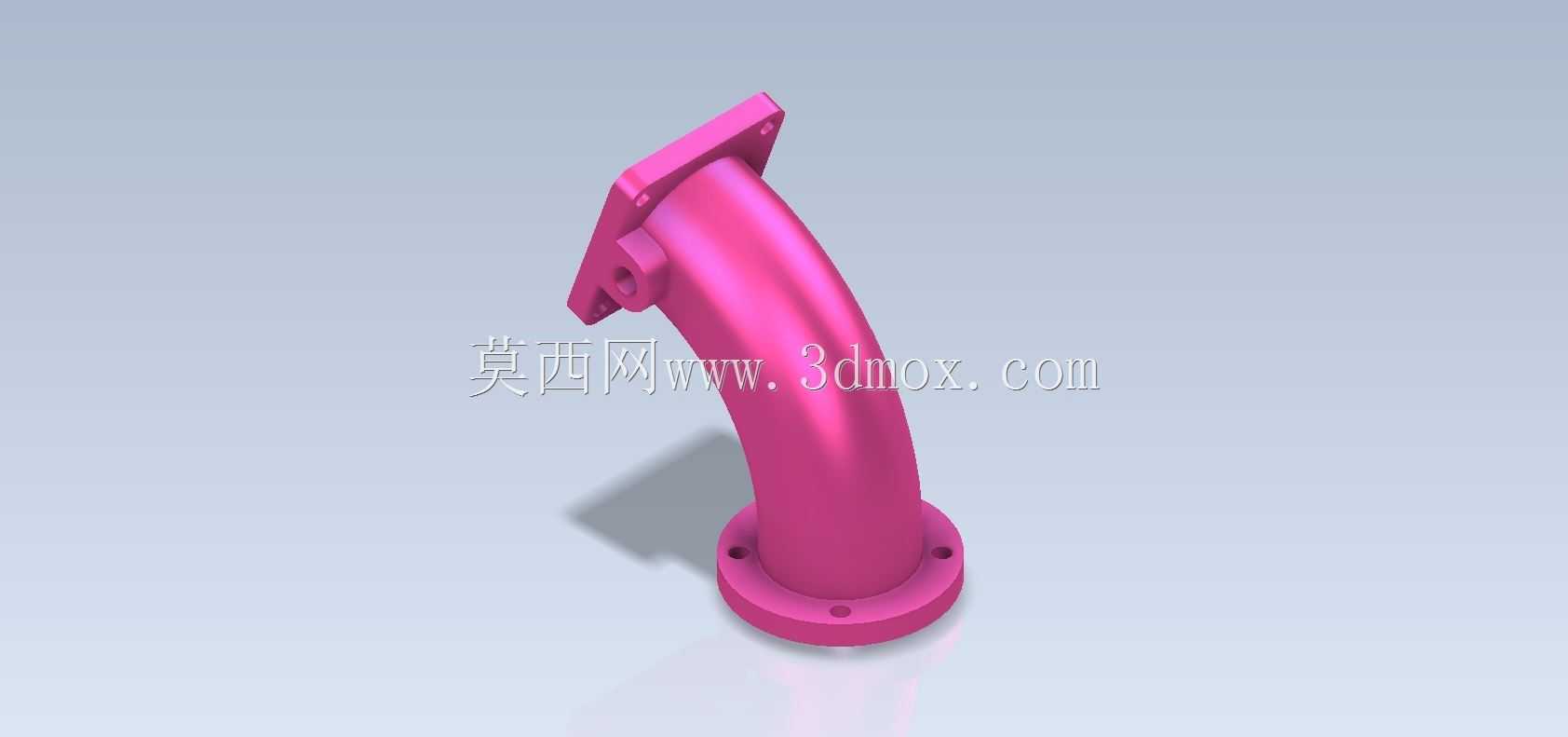

带双法兰连接结构的90度弯形通流管道

　　这类带双法兰的90度弯管结构，在工业流体输送系统里的应用场景覆盖极广，从常规的给排水管路、低压气动输送管线，到小型化工试验装置的介质转向段、设备内部的冷却循环通路，都能见到同结构构件的身影。它的核心作用是在有限安装空间内完成管路走向的90度转向，同时通过两端的法兰结构实现与相邻管路、设备接口的刚性密封连接，相比焊接式弯管，法兰连接的形式不需要现场施焊，拆装维护的效率更高，也便于后期对管路段进行更换调整。

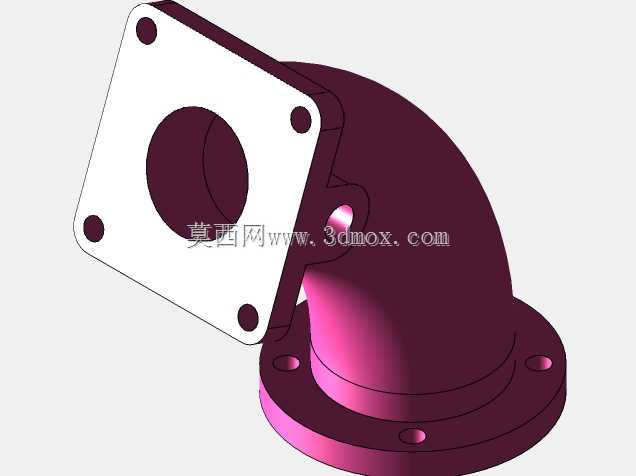

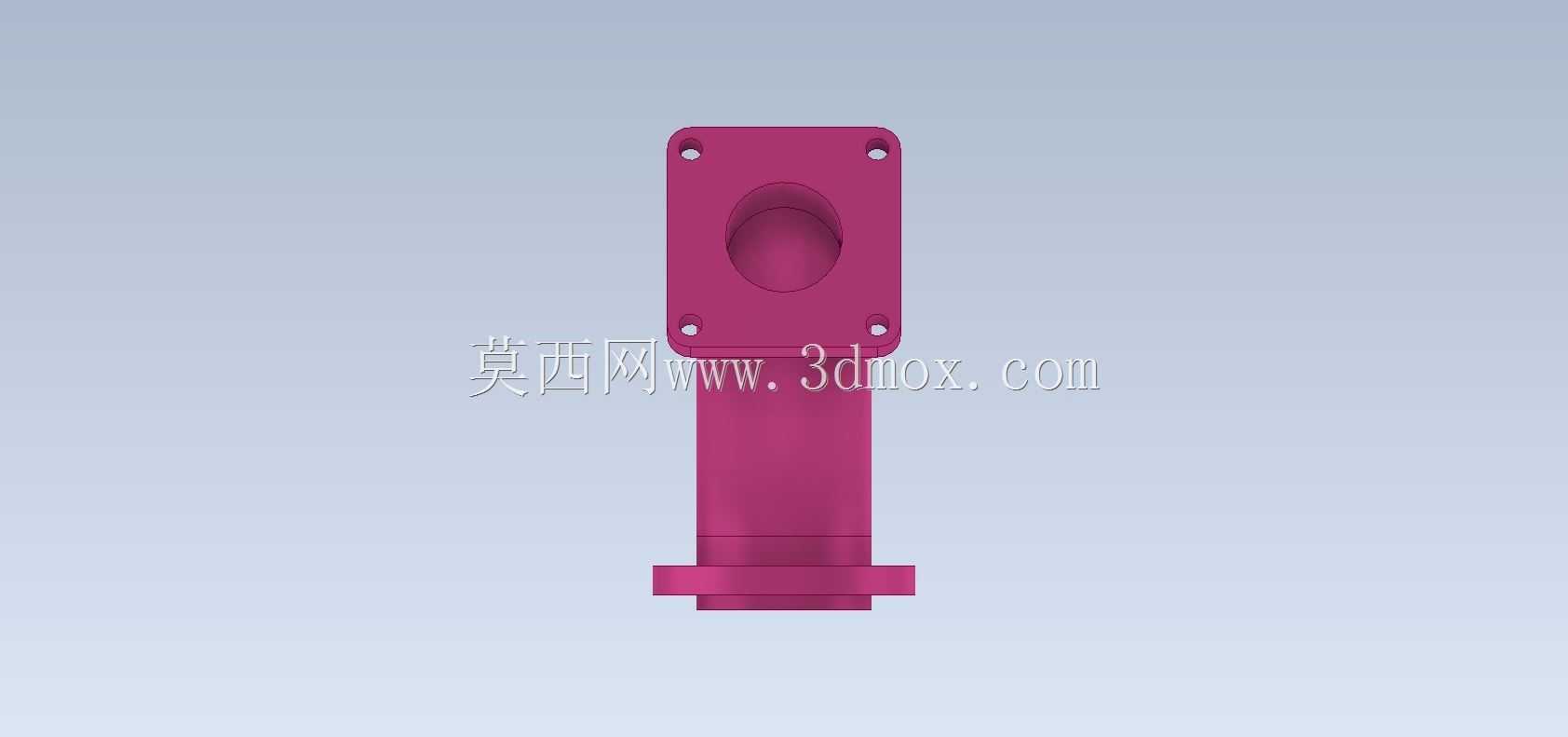

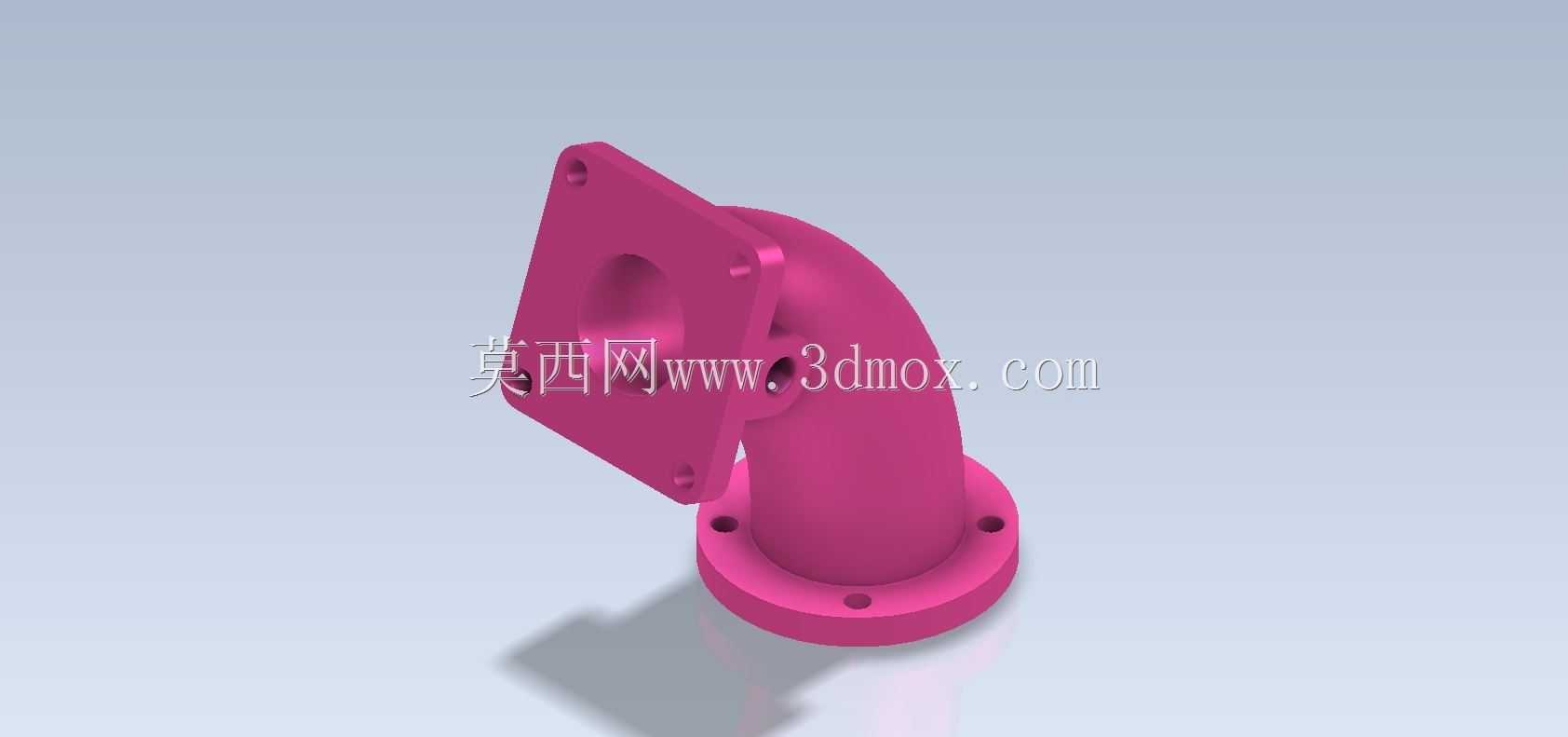

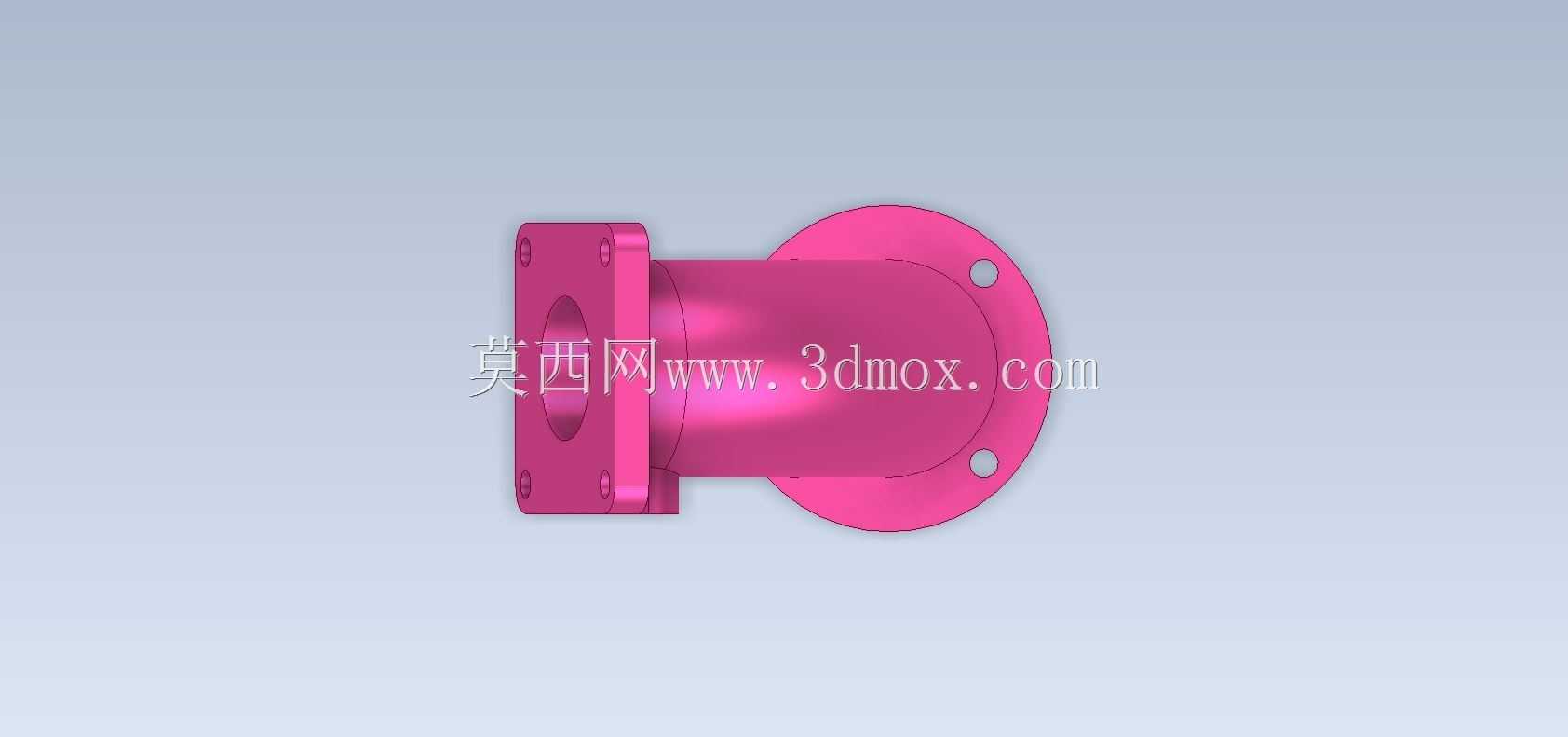

　　从功能特性来看，这个弯管构件的两端法兰分别适配垂直与水平两个方向的接口，方形端法兰的四个安装孔呈对称分布，能够匹配方形安装面的设备接口，比如小型泵体的出口、阀组的侧装接口，圆形端法兰的四个安装孔沿圆周均布，适配常规圆形管路的法兰对接，两种法兰形式的组合，能够解决不同接口形式之间的转向连接需求，不需要额外加装转换接头，减少了管路的泄漏点。弯管段采用平滑的圆弧过渡结构，没有直角弯折的死角，能够降低流体在转向位置的阻力损失，减少介质在管内的淤积，对于输送含细小颗粒的流体或者粘度稍高的介质，这种平滑过渡的结构也能避免颗粒在转角位置堆积堵塞。

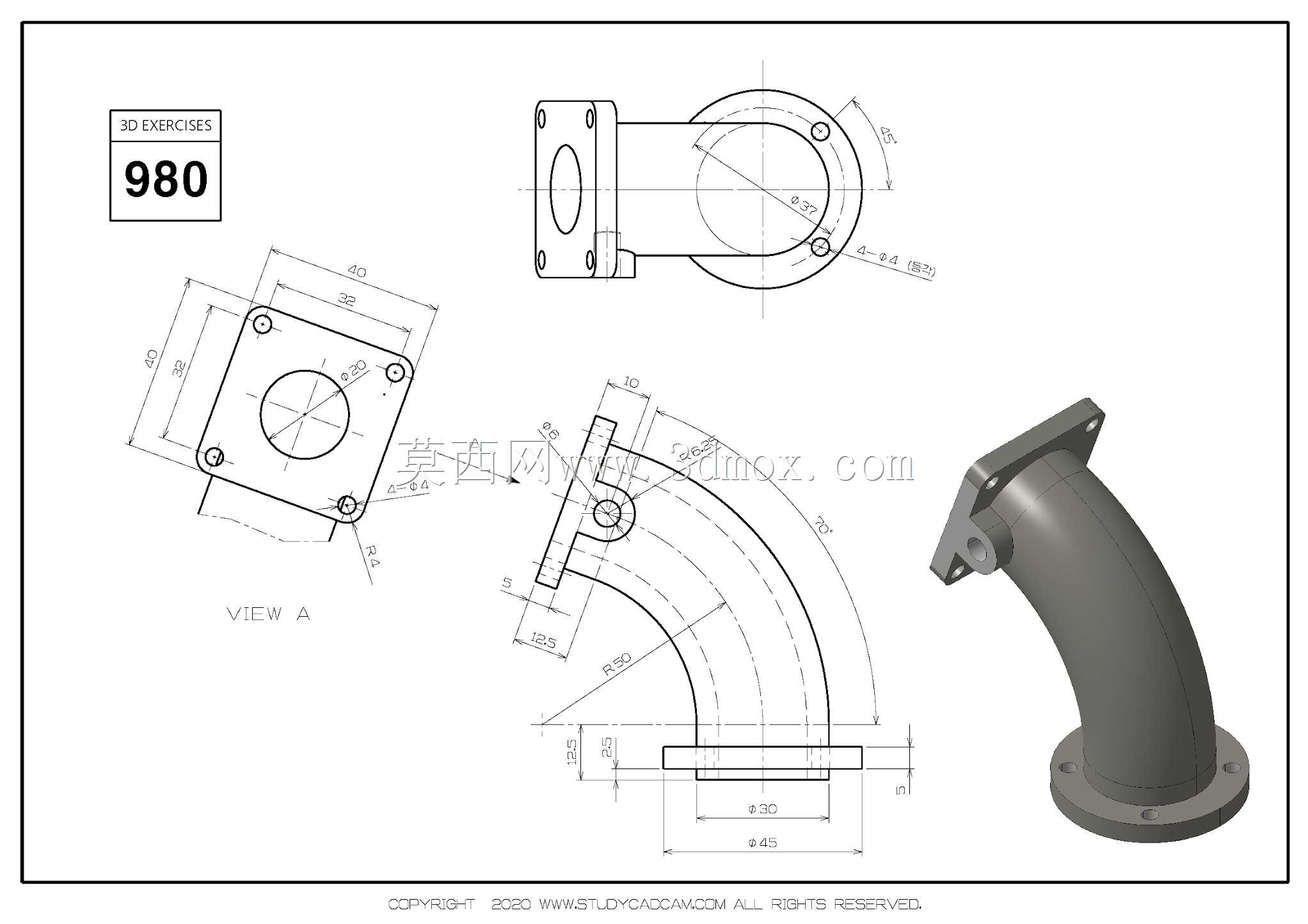

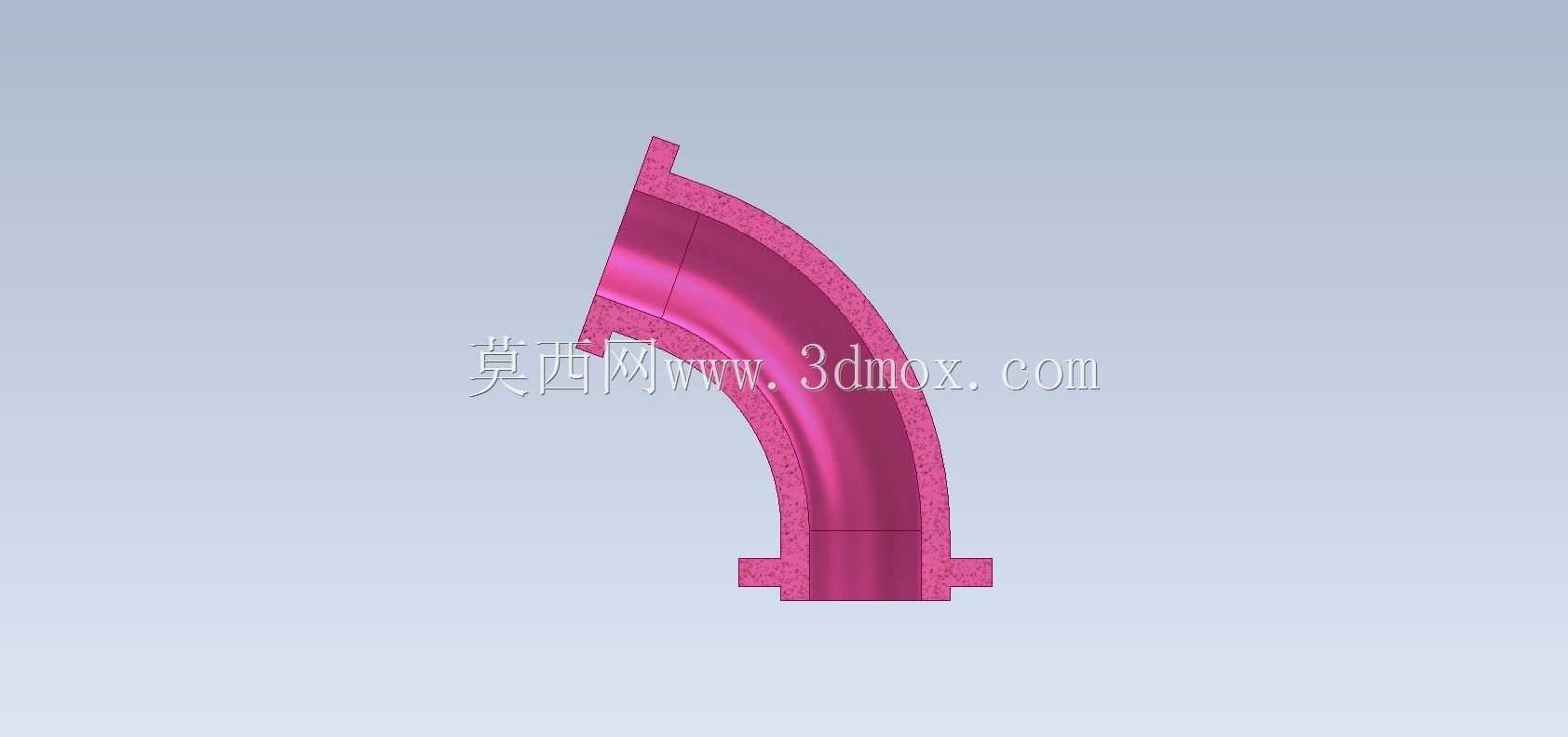

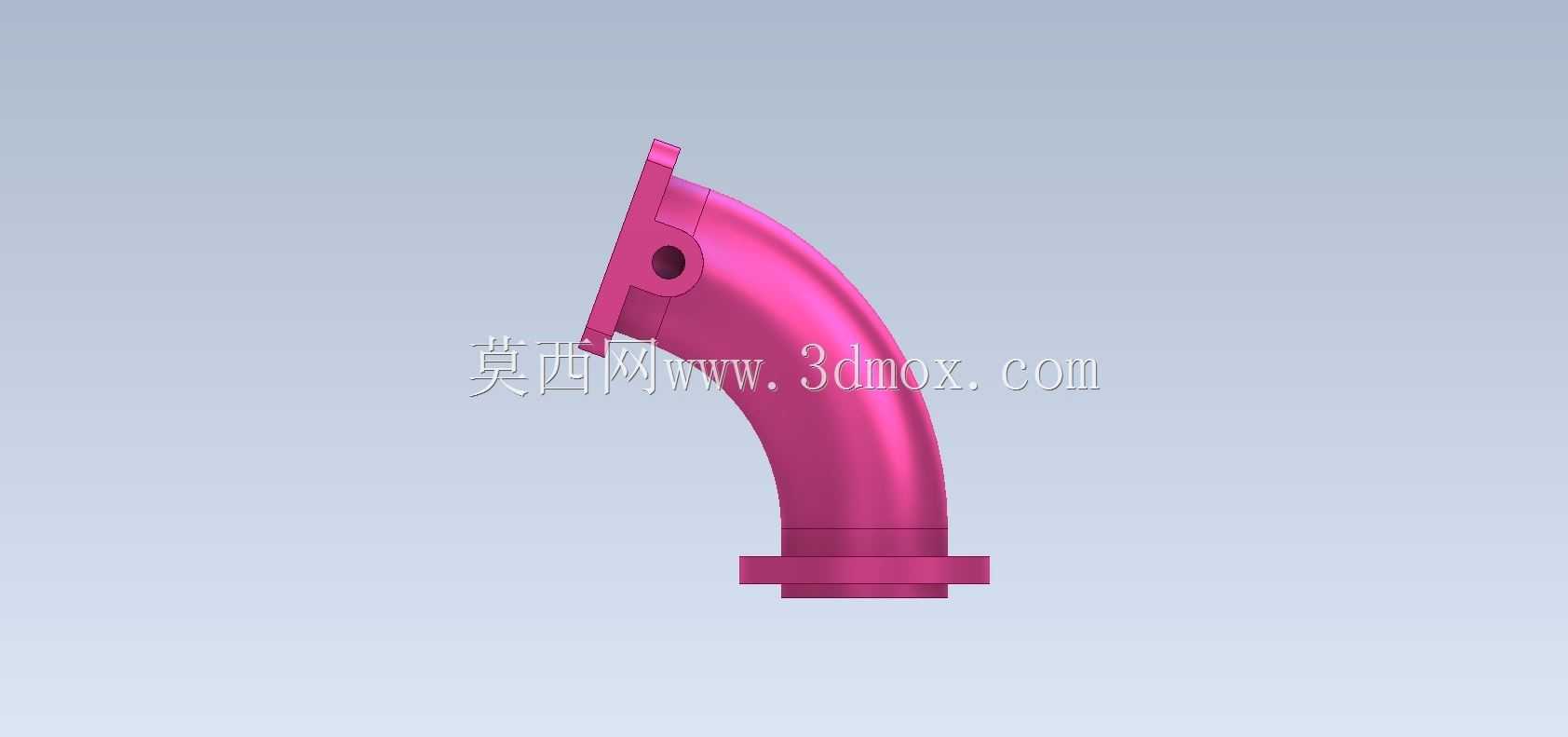

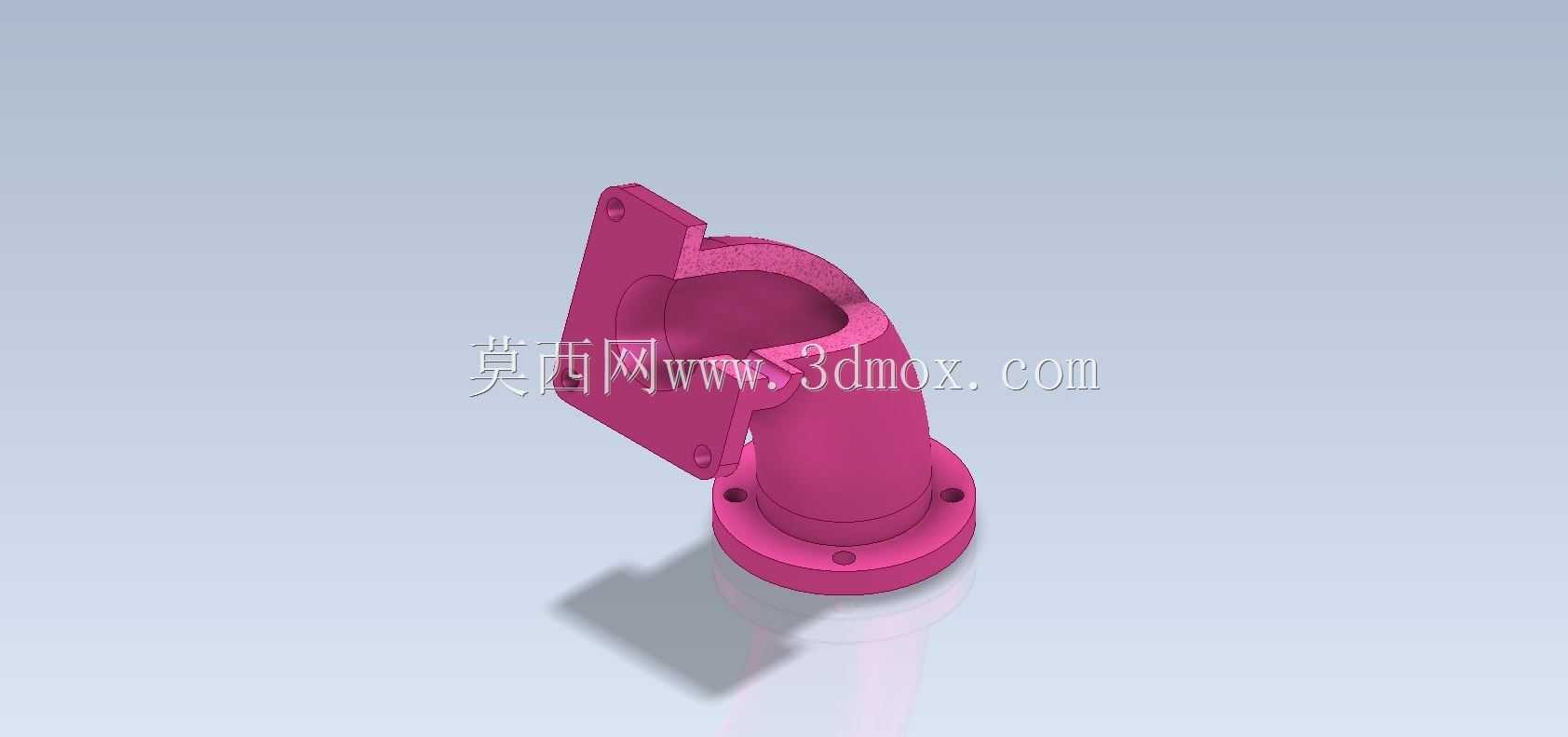

　　设计思路上，这个构件首先确定了两端法兰的安装定位基准，方形法兰的安装面与圆形法兰的安装面保持严格的90度垂直关系，两个法兰的中心轴线交点正好落在弯管段的圆弧中心线上，保证安装后管路的对中精度，避免出现安装应力。法兰上的安装孔位置都做了沉孔处理，安装螺栓后螺栓头不会突出法兰表面，既能够保证法兰安装面与对接面的完全贴合，也能避免突出的螺栓头与周边构件产生干涉。弯管的管壁厚度保持均匀一致，在法兰与弯管的连接位置做了圆角过渡处理，减少应力集中，避免管路在承压或者受振动时从连接位置出现开裂。弯管侧面预留的小孔结构，可作为压力检测接口、排空口或者温度传感器的安装位，不需要后期在管体上额外开孔，提升了构件的集成度。

　　从安装边界来看，方形法兰的安装孔中心距适配常规小通径方形接口的安装尺寸，安装时需要保证法兰密封面的平面度，对接面之间加装密封垫片后，按对角线顺序分次拧紧螺栓，避免法兰受力不均导致密封失效。圆形法兰的安装孔节圆直径匹配同通径圆形法兰的标准尺寸，可直接与标准法兰件对接。整个构件的安装空间需要预留出弯管转向的空间，垂直方向的安装高度要覆盖圆形法兰端面到方形法兰背面的距离，水平方向要预留出方形法兰侧方的螺栓操作空间，保证安装时工具能够顺利拧紧螺栓。弯管的通径尺寸与两端法兰的公称通径保持一致，不会出现通径缩径的问题，保证流体输送的流量不受影响。在实际建模练习过程中，这类构件能够帮助设计者熟悉法兰安装孔的阵列方式、弯管曲面的平滑过渡处理、不同特征之间的布尔运算逻辑，掌握安装基准的定位方法，理解管路连接件的设计要点，避免出现安装孔位错位、法兰面不垂直、管壁厚度不均等常见设计问题。
