90度长半径6英寸管路弯头结构设计

　　在工业管路系统的布设场景中，弯头是改变管路介质流向的核心承压连接件，本次涉及的90度长半径6英寸弯头，多用于中低压流体输送工况的转向节点，常见于石油化工输送管线、市政给排水主干管、工业循环水系统、暖通空调主管道以及常规机床的冷却供液管路布设环节。长半径结构的弯头，其弯曲半径为公称通径的1.5倍，相较于短半径弯头，介质流经转向位置时的局部阻力系数更低，管路运行过程中产生的压力损失更小，同时能有效降低高速流体对管壁的冲蚀磨损，延长管路整体的服役周期，尤其适合输送含固体颗粒的浆体介质、高粘度流体以及对压降控制有严格要求的连续化生产管路。从设计逻辑来看，该类弯头的建模首先要匹配公称通径的尺寸边界，6英寸规格对应的公称通径为DN150，

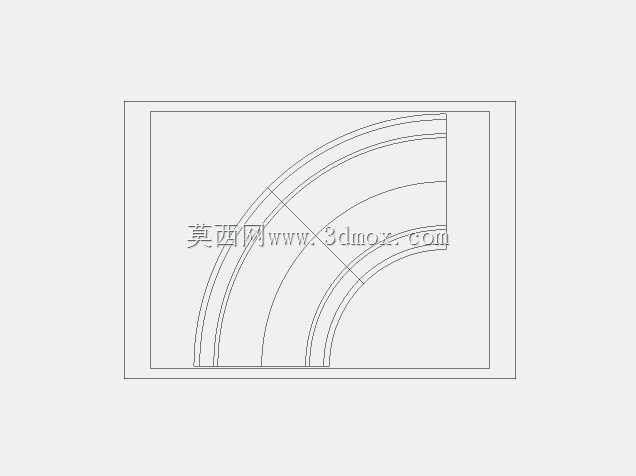

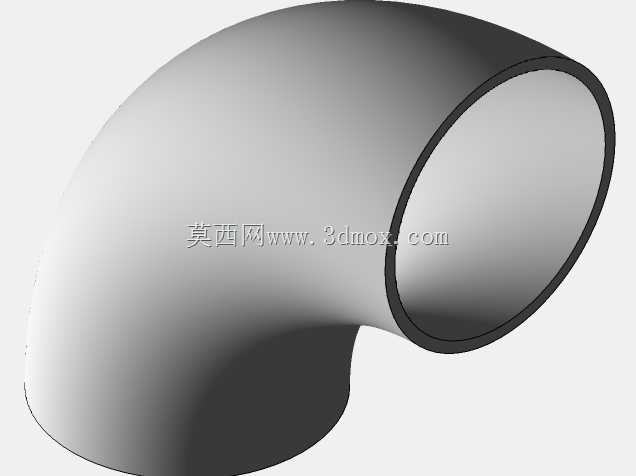

　　建模过程中需严格控制两端接口的同轴度偏差，确保与同规格法兰、直管段对接时无错位应力，避免安装后出现密封面渗漏问题。弯头的壁厚设计需匹配对应压力等级的承压要求，内壁做光滑过渡处理，弯曲段不存在突变的折角结构，减少介质流动过程中的湍流产生，降低管路运行时的振动与噪音。外形尺寸上，长半径结构的弯曲中心到端面的距离为1.5倍公称通径，安装时需预留足够的转向空间，避免与周边管线、设备支架产生干涉，两端的连接端面可根据实际工况适配对焊、法兰连接等不同形式，本次模型呈现的对焊式结构，端面加工有标准焊接坡口，现场安装时可直接与同壁厚的直管段组对焊接，焊接后焊缝强度能达到与管材等强的要求，满足长期承压运行的结构强度需求。在实际设备配套场景中，

　　这类弯头常和法兰、闸阀、直管段搭配组成完整的管路单元，比如机床加工的冷却系统中，切削液从供液泵输出后，需要通过多个弯头调整流向抵达刀具喷淋位置，长半径弯头能保证切削液输送过程中压力损失可控，确保喷淋位置有足够的流量与压力带走切削热量，同时冲走加工产生的金属切屑，避免管路堵塞。在化工生产的物料输送管线上，长半径弯头的低冲蚀特性，能减少腐蚀性物料、含颗粒物料对弯头内壁的冲刷，降低管路跑冒滴漏的风险，减少生产过程中的非计划停机维护频次。建模过程中，弯曲段的曲率连续性是核心控制要点，需保证整个弯曲段的壁厚均匀一致，避免出现局部壁厚过薄导致承压能力不足的问题，两端的圆柱段需保留足够的直管段长度，方便现场安装时的对口焊接操作，

　　避免焊接位置处于弯曲应力集中区域。从安装边界来看，该弯头安装后两端接口的轴线呈90度垂直状态，布设管线时需提前核算安装空间，弯头外侧的弯曲半径范围内不能布置其他刚性构件，防止后期管路维护拆卸时没有操作空间，同时管路支吊架的布置需避开弯头的焊缝位置，减少应力集中对焊缝的影响。对于管路设计人员来说，这类标准规格的长半径弯头是管路三维布设时的常用构件，精准的三维模型能在管线综合排布阶段提前发现干涉问题，优化管路走向，减少现场安装时的返工量，同时可通过模型直接提取尺寸参数进行管路应力分析，核算管路运行时的热胀冷缩位移量，匹配对应的补偿装置，保证管路系统长期稳定运行。
