14英寸等径三通管道连接件结构设计

　　在市政给排水、化工流体输送、暖通空调循环、工业工艺管网等诸多工程场景里，等径三通是实现管路正交分流、合流的核心基础管件，14英寸规格的等径三通主要适配大口径主管道的同径支路接驳需求，常见于厂区循环水主管网、区域供热主干管、大流量工艺介质输送管线的节点位置，这类大口径三通的应用场景往往对管路的通流一致性、结构承压能力有较高要求，避免因管件通径变化造成局部压损过大、介质流态紊乱的问题。从实际使用功能来看，这款等径三通的三个接口通径完全一致，可实现三个方向同管径管道的垂直连通，既可以作为分流节点将主管道内的介质均匀分配到两个正交支路，也可以作为合流节点将两路同参数介质汇入主干管线，在长距离输送管网的支路接驳、设备进出口的管路分支、

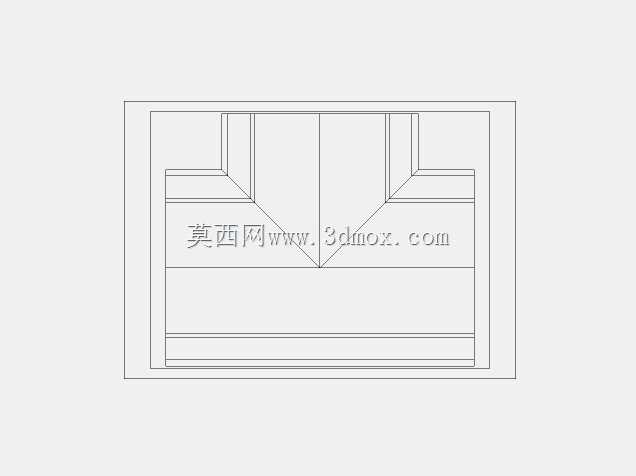

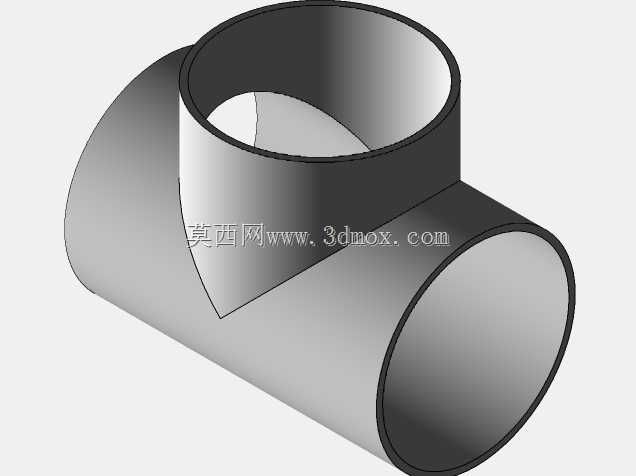

　　消防水系统的环网搭建场景中，这类等径三通不需要额外配置变径接头，能减少管路连接节点数量，降低管路系统的泄漏风险点。从结构设计思路来看，这款三通采用正交相贯的筒体结构，两个水平方向的筒体贯通形成主通路，垂直方向的筒体与主通路筒体沿相贯线完全焊接融合，相贯线处做了平滑过渡处理，避免直角结构造成的应力集中，同时保证介质流经节点时的流态平稳，减少局部涡流造成的能量损耗与管壁冲蚀。筒体壁厚按照对应公称压力等级的规范要求设计，端口处预留了标准管道焊接或法兰对接的加工余量，三个接口的端面垂直度、同轴度都满足管路安装的公差要求，现场安装时可直接与同规格的无缝钢管、螺旋焊管进行对口焊接，或者搭配对应压力等级的法兰盘完成法兰连接，

　　不需要额外对管件端口进行二次加工。从安装边界来看，14英寸公称通径对应的管道外径符合大口径流体输送管道的通用尺寸规范，三通的轴向总长度、垂直方向支管高度都遵循同规格管件的标准安装尺寸，在管线排布时，只要预留出对应三通的轴向安装空间、垂直方向支管的接驳操作空间，即可完成安装，不需要调整相邻管段的排布位置，能直接替换管网中同规格的老旧三通配件，适配现有管线的安装尺寸要求。结构设计过程中，充分考虑了大口径管件的承压受力特性，相贯线位置的焊缝区域做了结构加强设计，避免管路运行过程中因水锤效应、介质压力波动造成焊缝位置开裂，筒体内部的相贯过渡区域做了圆弧打磨处理，降低介质中固体杂质对管壁的冲刷磨损，延长管件在含颗粒介质输送场景下的使用寿命。

　　对于三维建模与管路设计从业者来说，这类标准等径三通的模型可直接用于大口径管网的三维排布设计，在BIM管线综合、工厂管路布局设计过程中，直接调用该模型可准确还原管路节点的实际外形尺寸，提前校验管路排布的空间碰撞问题，避免现场安装时出现管线与其他设备、结构件的干涉问题，同时可基于该模型进行管路节点的受力分析、流场仿真，验证不同流速、压力工况下三通结构的可靠性，为管路系统的设计选型提供准确的模型支撑。在实际工程选型过程中，这类等径三通的材质可根据输送介质的特性选择碳钢、不锈钢、合金钢等不同材料，三维模型的结构尺寸完全匹配通用管件的标准规范，可直接用于不同材质管件的生产加工参考，相贯线的结构形式也为管件的下料、焊接加工提供了准确的尺寸依据，减少生产过程中的放样误差，提升管件加工的精度与生产效率。
