甲板货驳室内起锚绞车房结构设计

　　从事船舶舾装结构设计十余年，经手的内河及近海驳船锚泊系统配套舱室设计不下百套，这套甲板货驳用室内绞车房的三维结构，是针对敞口甲板货驳的作业痛点做的定向优化设计。先从实际应用场景说起，内河干支直达的甲板货驳常年在航道等级多变的水域航行，过闸、靠泊、移泊作业频繁，传统开敞式锚机布置在主甲板面，一方面汛期浪溅、雨季积水会加速锚机传动部件的锈蚀，冬季北方航道结冰还会导致锚机操作机构卡滞，另一方面甲板面堆放大宗散货、件杂货时，散落的矿石、建材碎块容易落入锚机传动间隙，引发设备故障，把绞车及配套操作机构整合到封闭的绞车房内，是目前内河甲板驳优化锚泊系统可靠性的主流方案。

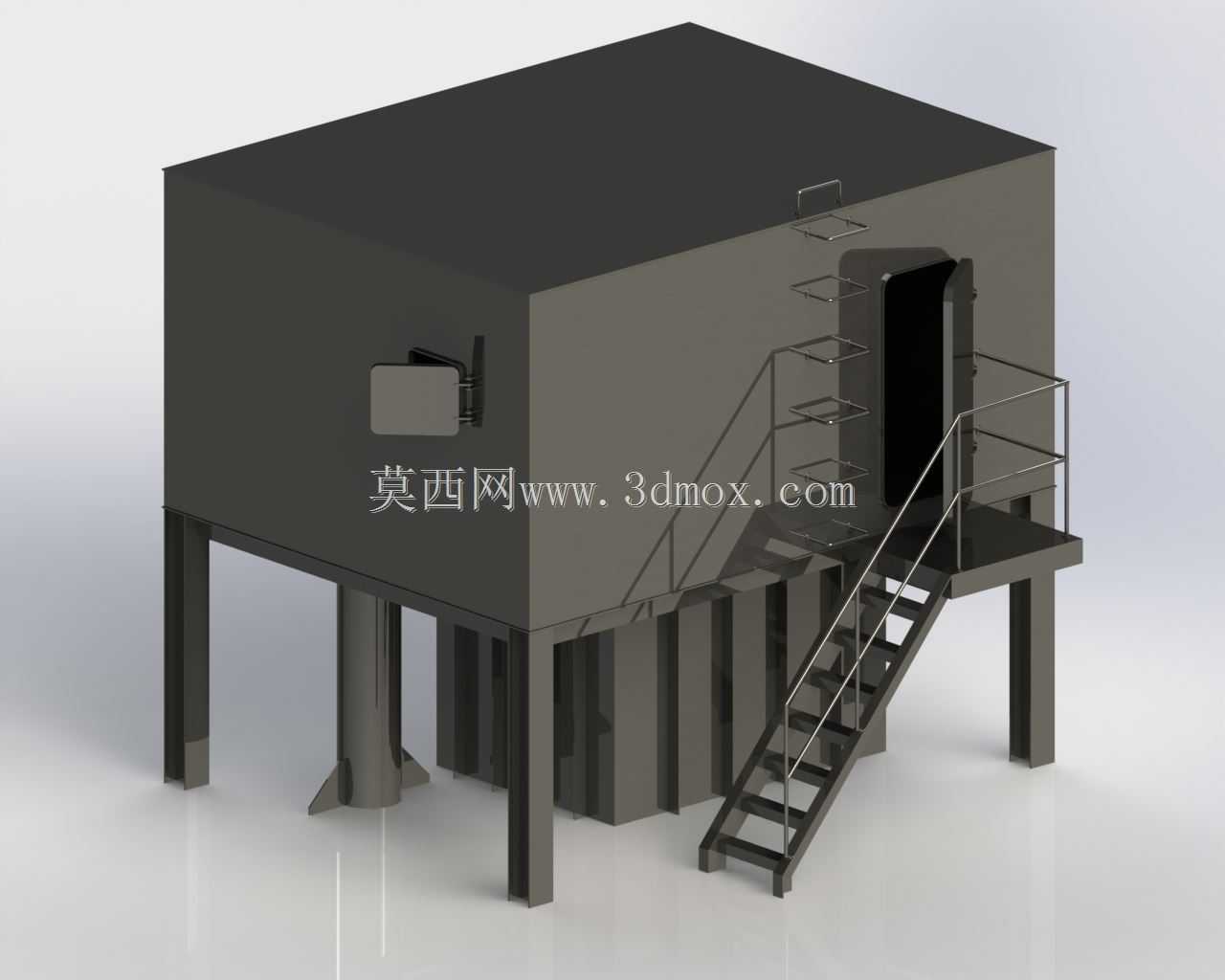

　　这套绞车房的设计思路，首先是锚定安装边界：舱室主体布置在货驳首楼甲板后侧、主锚链筒的正上方区域，整体外形做了切角处理，迎向船首的一侧做15度倾角的斜壁，避免航行时上浪直接冲击舱壁正面，同时减少首楼区域的风阻，舱室底部的锚链通过孔严格对齐甲板下的锚链舱中心线，偏差控制在2mm以内，避免锚链收放时与孔壁发生摩擦剐蹭，缩短锚链使用寿命。舱室的净空高度按照成年操作人员站立操作的人机工程要求设定，内部预留了锚机操作手柄、制动踏板的操作空间，侧面设置了可向外开启的水密检修门，门的开启方向朝向船中侧通道，避免靠泊时被码头碰撞损坏，同时在舱室朝向船首的斜壁上设置了钢化玻璃观察窗，操作人员在舱内就能观察到锚链收放状态、锚爪出水及着床情况，不用探出身体到舱外，提升恶劣天气下的作业安全性。

　　从功能特性上看，这个绞车房不是单纯的封闭罩壳，结构上做了多重加强：舱壁采用钢板压筋结构，在不增加整体壁厚的前提下提升抗冲击能力，顶部做了3度的排水坡度，避免雨水、上浪的海水在舱顶积存，舱室内部的底座与主甲板的强横梁做刚性连接，锚机工作时的大扭矩载荷可以直接传递到船体主结构，不会出现舱室局部变形的问题。舱室内部预留了照明灯具、应急操作按钮的安装位，侧壁设置了工具存放的搁板，方便操作人员存放锚链钩、扳手等日常维护工具，底部的锚链孔周边设置了挡水凸缘，即使甲板面上浪进水，也不会顺着锚链孔倒灌进下方的锚链舱。

　　做这类舱室结构的三维建模时，最容易忽略的是安装边界的干涉问题：很多新手建模时只考虑舱室本身的外形，没核对下方甲板的骨材排布，导致舱室底座的连接螺栓孔刚好落在甲板纵骨上，现场安装时不得不临时割换骨材，既耽误工期又破坏船体结构强度，这套模型在建模阶段就把下方甲板的强横梁、纵骨位置做了参考定位，底座连接孔全部对齐甲板的骨材间隙，同时预留了锚机本体安装的调整余量，绞车安装到位后，链轮与锚链筒的中心线偏差不会超过安装允许的公差范围。另外舱室的外形尺寸也做了严格控制，宽度不超过首楼甲板的可用宽度，不会突出到舷侧以外，避免靠泊时被码头、相邻船舶碰撞，长度方向刚好覆盖锚机及操作区域，不占用首楼甲板的其他作业空间，也不会遮挡首锚灯、号型的安装位置，满足内河船舶避碰规则的相关要求。

　　从实际使用反馈来看，这种封闭绞车房配置的甲板驳，锚机的平均故障间隔时间比开敞式布置的驳船提升60%以上，日常维护的工作量减少近一半，尤其是在雨季、冬季作业时，操作人员不用在露天甲板上冒着风雨、冰雪操作锚机，作业安全性和效率都有明显提升。建模过程中对舱室的焊缝位置、门板的密封胶条槽、观察窗的压条结构都做了细化，后续直接导出工程图就能用于生产下料，不用再做二次结构调整，对于同类型的甲板货驳锚泊系统改造、新船设计都有直接的参考价值。
